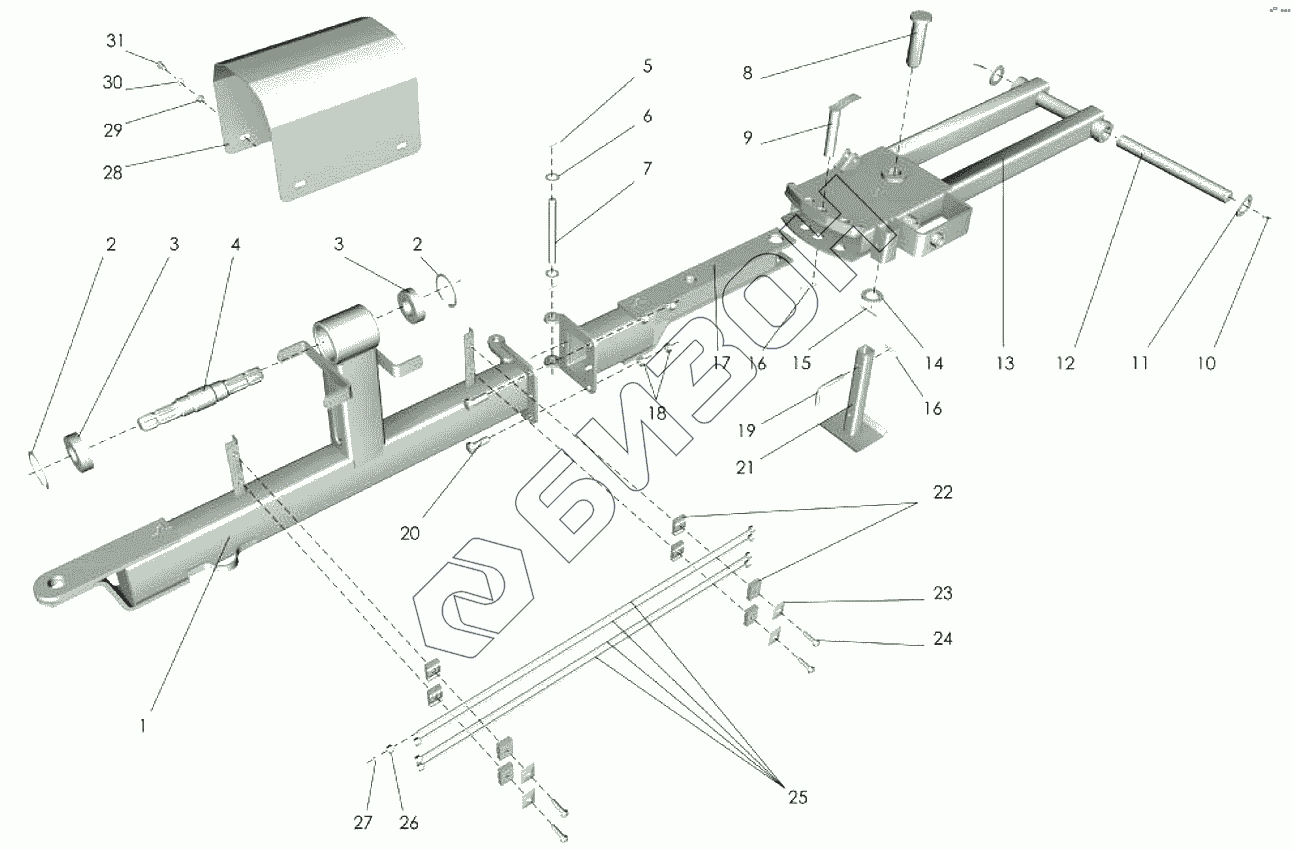

Графический каталог запасных частей к технике: Клевер КСД-2,0 "Sterh". Сница
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КСД-08.01.040 | Брус сницы |
Загрузка ...
|
|
| 2 | [Кольцо С80 ГОСТ13943-86] | Кольцо С80 ГОСТ13943-86 |
Загрузка ...
|
|
| 3 | 180508 | Подшипник ГОСТ8882-75 |
Загрузка ...
|
|
| 4 | КСД-08.07.611А-02 | Вал промежуточный |
Загрузка ...
|
|
| 5 | [Шплинт 4х45 ГОСТ397-79] | Шплинт 4х45 ГОСТ397-79 |
Загрузка ...
|
|
| 6 | [Шайба 20х1,5.01.019 ГОСТ11371-78] | Шайба 20х1,5.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 7 | КСД-08.01.603 | Ось |
Загрузка ...
|
|
| 8 | КСД-00.00.608А | Ось сницы |
Загрузка ...
|
|
| 9 | КСД-00.00.110 | Рукоятка |
Загрузка ...
|
|
| 10 | [Шплинт 6,3х71.019 ГОСТ397-79] | Шплинт 6,3х71.019 ГОСТ397-79 |
Загрузка ...
|
|
| 11 | КСД-00.00.408А | Шайба |
Загрузка ...
|
|
| 12 | КСД-00.00.601Б | Ось поворота |
Загрузка ...
|
|
| 13 | КСД-05.00.000Е | Площадка опорная |
Загрузка ...
|
|
| 14 | КСД-00.00.408А | Шайба |
Загрузка ...
|
|
| 15 | [Шплинт 6,3х71.019 ГОСТ397-79] | Шплинт 6,3х71.019 ГОСТ397-79 |
Загрузка ...
|
|
| 16 | 44-60266 | Шплинт пружинный |
Загрузка ...
|
|
| 17 | КСД-08.01.030-01 | Брус сницы |
Загрузка ...
|
|
| 18 | [Гайка М16-6Н.6.019 ГОСТ5915-70] | Гайка М16-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 19 | РСМ-10.08.01.611 | Фиксатор |
Загрузка ...
|
|
| 20 | [Болт М16-6gх50.88.35.019 ГОСТ7798-70] | Болт М16-6gх50.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 21 | КСД-00.00.130 | Опора |
Загрузка ...
|
|
| 22 | SRS 108D PP | Половина скобы |
Загрузка ...
|
|
| 23 | SRS DP 1D | Шайба перекрытия |
Загрузка ...
|
|
| 24 | SRS AS 1D | Болт |
Загрузка ...
|
|
| 25 | 800 PR08-1,5VZ | Трубка металлическая (L=800мм) |
Загрузка ...
|
|
| 26 | UEMNW06L | Гайка накидная |
Загрузка ...
|
|
| 27 | SPD 08 | Кольцо врезное |
Загрузка ...
|
|
| 28 | КСД-00.00.425-01 | Кожух |
Загрузка ...
|
|
| 29 | [Шайба С8.01.019 ГОСТ11371-78] | Шайба С8.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 30 | [Шайба 8Т.65Г.05 ГОСТ6402-70] | Шайба 8Т.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 31 | [Болт М8-6gх14.88.35.019 ГОСТ7798-70] | Болт М8-6gх14.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
