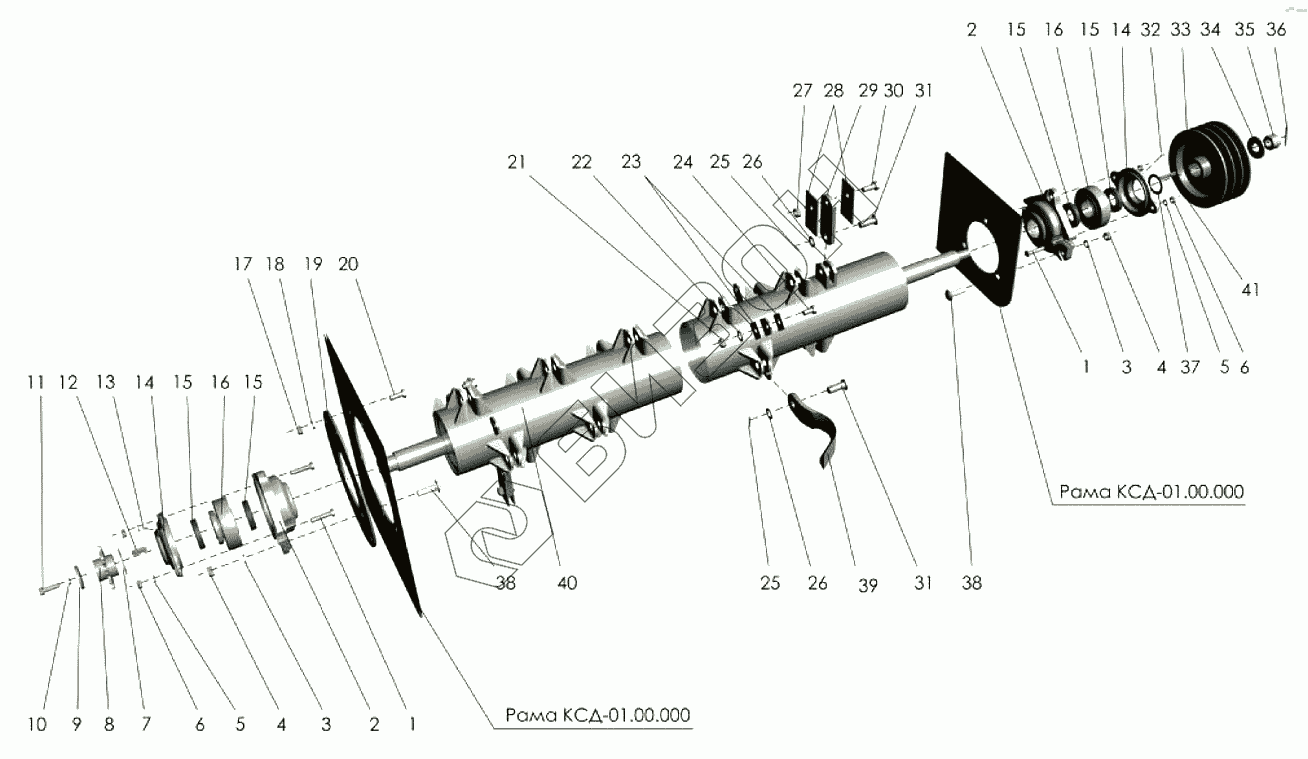

Графический каталог запасных частей к технике: Клевер КСД-2,0 "Sterh". Ротор
1
1
2
2
3
3
4
4
5
5
6
6
7
8
9
10
11
12
13
14
14
15
15
15
15
16
16
17
18
19
20
21
22
23
23
23
24
25
25
26
26
27
28
28
28
28
28
28
28
29
30
31
31
32
33
34
35
36
37
38
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Болт М10-6gх45.88.35.019 ГОСТ7798-70] | Болт М10-6gх45.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 2 | Н.026.094 | Корпус подшипника ОСТ23.2.419-82 |
Загрузка ...
|
|
| 3 | [Шайба 12Т.65Г.05 ГОСТ6402-70] | Шайба 12Т.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 4 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 5 | [Шайба 10Т.65Г.05 ГОСТ6402-70] | Шайба 10Т.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 6 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 7 | КСД-02.00.405 | Шайба регулировочная |
Загрузка ...
|
|
| 8 | КСД-02.00.604А | Звездочка |
Загрузка ...
|
|
| 9 | КСД-02.00.403 | Шайба |
Загрузка ...
|
|
| 10 | [Шайба 10Т.65Г.05 ГОСТ6402-70] | Шайба 10Т.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 11 | [Болт М10-6gх30.88.35.019 ГОСТ7798-70] | Болт М10-6gх30.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 12 | [Шпонка 10х8х30 ГОСТ23360-78] | Шпонка 10х8х30 ГОСТ23360-78 |
Загрузка ...
|
|
| 13 | [Масленка 1.2.Ц6 ГОСТ19853-74] | Масленка 1.2.Ц6 ГОСТ19853-74 |
Загрузка ...
|
|
| 14 | Н.026.174А | Корпус подшипника ОСТ23.2.421-82 |
Загрузка ...
|
|
| 15 | [Манжета I-45х65-3 ГОСТ8752-79] | Манжета I-45х65-3 ГОСТ8752-79 |
Загрузка ...
|
|
| 16 | 11309 | Подшипник ГОСТ8545-75 |
Загрузка ...
|
|
| 17 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 18 | [Шайба 12Т.65Г.05 ГОСТ6402-70] | Шайба 12Т.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 19 | КСД-00.00.405А | Пластина ротора |
Загрузка ...
|
|
| 20 | [Болт М12-6gх25.88.35.019 ГОСТ7798-70] | Болт М12-6gх25.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 21 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 22 | [Шайба 12Т.65Г.05 ГОСТ6402-70] | Шайба 12Т.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 23 | КСД-01.04.416-003 | Груз балансировочный (тонкий) |
Загрузка ...
|
|
| 23 | КСД-01.04.416-001 | Груз балансировочный (тонкий) |
Загрузка ...
|
|
| 23 | КСД-01.04.416-002 | Груз балансировочный (тонкий) |
Загрузка ...
|
|
| 24 | [Болт М12-6gх40.88.35.019 ГОСТ7798-70] | Болт М12-6gх40.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 25 | [Шплинт 4х28.001 ГОСТ397-79] | Шплинт 4х28.001 ГОСТ397-79 |
Загрузка ...
|
|
| 26 | [Шайба 16.01.019 ГОСТ11371-78] | Шайба 16.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 27 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 28 | КСД-02.00.404-001 | Груз балансировочный (грубый) |
Загрузка ...
|
|
| 28 | КСД-02.00.404-002 | Груз балансировочный (грубый) |
Загрузка ...
|
|
| 28 | КСД-02.00.404-003 | Груз балансировочный (грубый) |
Загрузка ...
|
|
| 28 | КСД-02.00.404-004 | Груз балансировочный (грубый) |
Загрузка ...
|
|
| 28 | КСД-02.00.404-005 | Груз балансировочный (грубый) |
Загрузка ...
|
|
| 28 | КСД-02.00.404-006 | Груз балансировочный (грубый) |
Загрузка ...
|
|
| 28 | КСД-02.00.404-007 | Груз балансировочный (грубый) |
Загрузка ...
|
|
| 29 | КСД-02.00.404-01 | Противовес |
Загрузка ...
|
|
| 30 | [Болт М12-6gх40.88.35.019 ГОСТ7798-70] | Болт М12-6gх40.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 31 | КСД-02.00.603 | Ось |
Загрузка ...
|
|
| 32 | [Масленка 2.2.45.Ц6 ГОСТ19853-74] | Масленка 2.2.45.Ц6 ГОСТ19853-74 |
Загрузка ...
|
|
| 33 | КСД-02.00.605Б | Шкив |
Загрузка ...
|
|
| 34 | КСД-02.00.401А | Шайба |
Загрузка ...
|
|
| 35 | КСД-02.00.607А | Гайка |
Загрузка ...
|
|
| 36 | [Шплинт 4,0х45.019 ГОСТ397-79] | Шплинт 4,0х45.019 ГОСТ397-79 |
Загрузка ...
|
|
| 37 | КСД-02.00.406 | Шайба регулировочная |
Загрузка ...
|
|
| 38 | [Болт М12х40.46.019 ГОСТ7802-81] | Болт М12х40.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 39 | KSD-02.00.404A | Нож |
Загрузка ...
|
|
| 40 | КСД-02.01.000Б | Вал ротора |
Загрузка ...
|
|
| 41 | [Шпонка 12х8.63 ГОСТ23360-78] | Шпонка 12х8.63 ГОСТ23360-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
