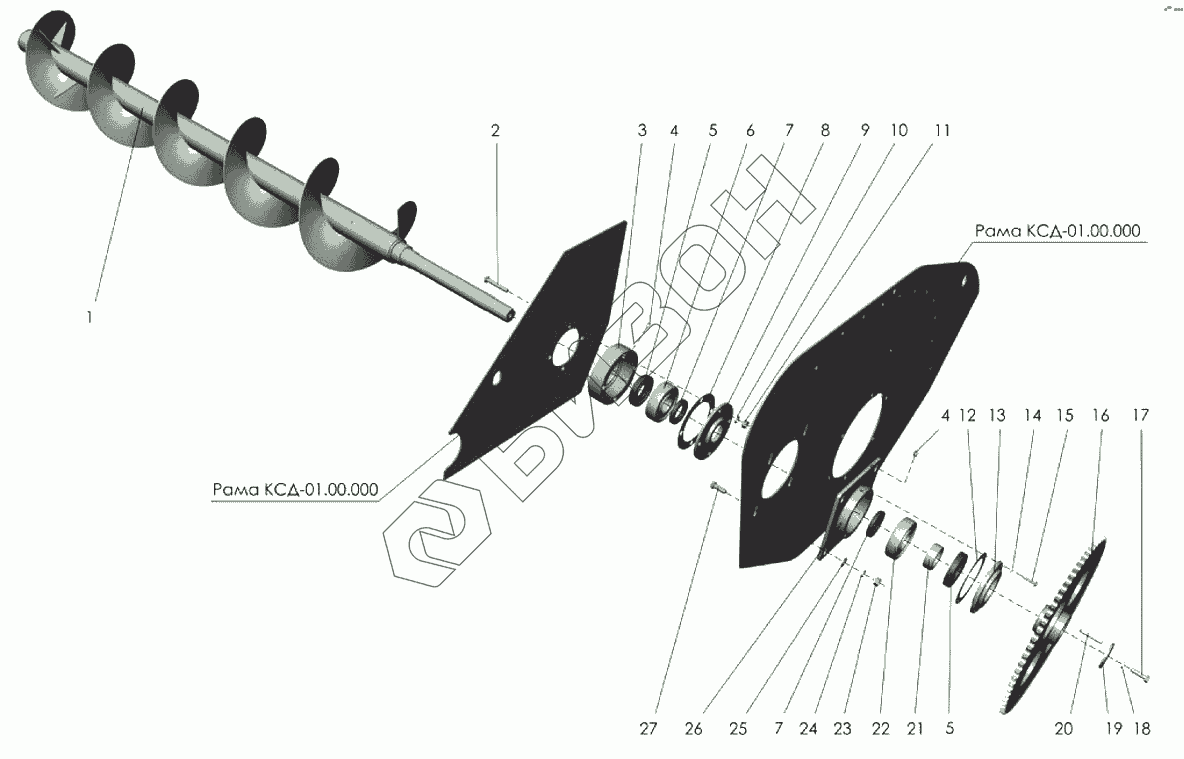

Графический каталог запасных частей к технике: Клевер КСД-2,0 "Sterh". Шнек
1
2
3
4
4
5
5
6
7
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | КСД-04.01.000А | Шнек |
Загрузка ...
|
|
| 2 | [Болт М12-6gх70.88.35.019 ГОСТ7798-70] | Болт М12-6gх70.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 3 | КСД-04.00.601А | Корпус подшипника |
Загрузка ...
|
|
| 4 | [Масленка 1.2.Ц6 ГОСТ19853-74] | Масленка 1.2.Ц6 ГОСТ19853-74 |
Загрузка ...
|
|
| 5 | [Манжета I-60х85-3 ГОСТ8752-79] | Манжета I-60х85-3 ГОСТ8752-79 |
Загрузка ...
|
|
| 6 | 1310 | Подшипник ГОСТ28428-90 |
Загрузка ...
|
|
| 7 | [Манжета I-45х65-3 ГОСТ8752-79] | Манжета I-45х65-3 ГОСТ8752-79 |
Загрузка ...
|
|
| 8 | КСД-04.00.001А | Прокладка |
Загрузка ...
|
|
| 9 | КСД-04.00.602 | Крышка |
Загрузка ...
|
|
| 10 | [Шайба 12Т.65Г.05 ГОСТ6402-70] | Шайба 12Т.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 11 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 12 | КСД-04.00.002 | Прокладка |
Загрузка ...
|
|
| 13 | КСД-04.00.604 | Крышка |
Загрузка ...
|
|
| 14 | [Шайба 8Т.65Г.05 ГОСТ6402-70] | Шайба 8Т.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 15 | [Болт М8-6gх20.88.35.019 ГОСТ7798-70] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 16 | КСД-04.03.000А | Звездочка |
Загрузка ...
|
|
| 17 | [Болт М12-6gх30.88.35.019 ГОСТ7798-70] | Болт М12-6gх30.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 18 | [Шайба 12Т.65Г.05 ГОСТ6402-70] | Шайба 12Т.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 19 | КСД-04.00.401 | Шайба |
Загрузка ...
|
|
| 20 | [Шпонка 3-12х8х50 ГОСТ23360-78] | Шпонка 3-12х8х50 ГОСТ23360-78 |
Загрузка ...
|
|
| 21 | КСД-04.00.605 | Втулка |
Загрузка ...
|
|
| 22 | 1309 | Подшипник ГОСТ28428-90 |
Загрузка ...
|
|
| 23 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 24 | [Шайба 12Т.65Г.05 ГОСТ6402-70] | Шайба 12Т.65Г.05 ГОСТ6402-70 |
Загрузка ...
|
|
| 25 | [Шайба 12.01.019 ГОСТ11371-78] | Шайба 12.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 26 | КСД-04.02.101 | Корпус |
Загрузка ...
|
|
| 27 | [Болт М12-6gх35.88.35.019 ГОСТ7798-70] | Болт М12-6gх35.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
