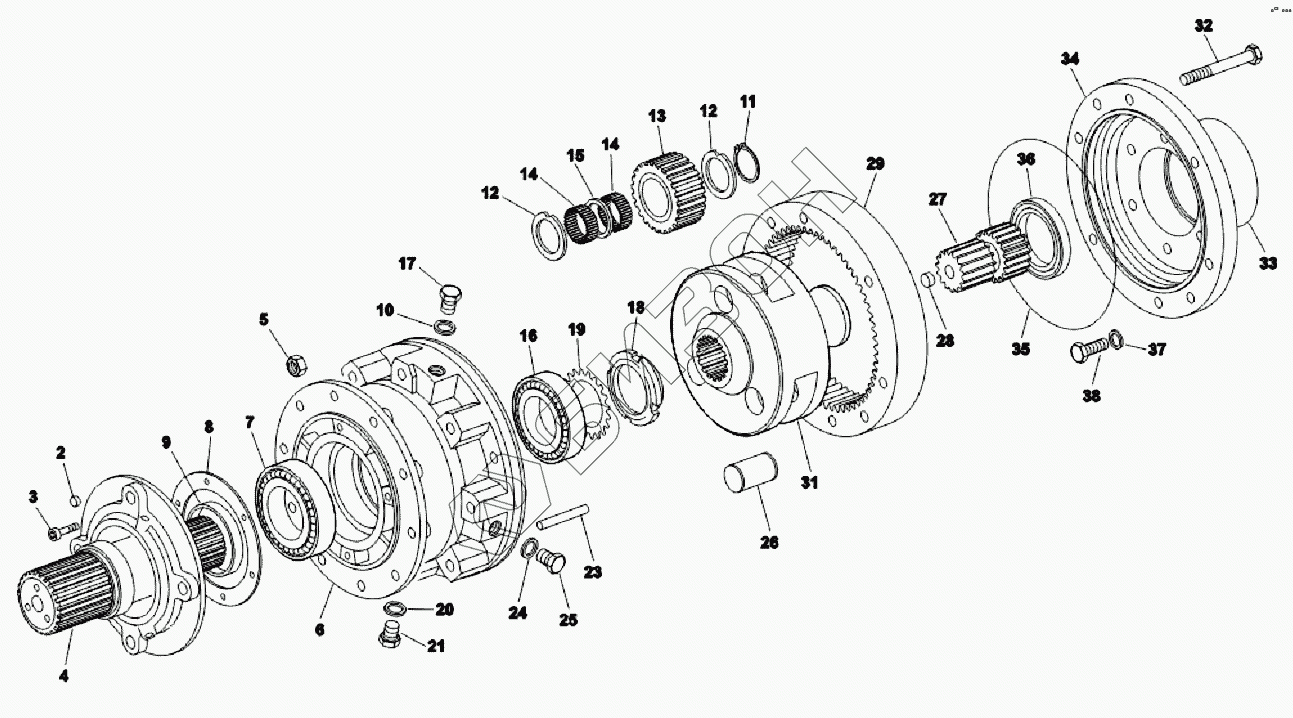

Графический каталог запасных частей к технике: Клевер МК-15Г. Редуктор
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
31
32
33
34
35
36
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Крышка | Крышка |
Загрузка ...
|
|
| 2 | ПробкаМ1/4 | Коническая газовая пробка М 1/4 |
Загрузка ...
|
|
| 3 | Болт | Болт |
Загрузка ...
|
|
| 4 | Вал канального выхода | Вал канального выхода |
Загрузка ...
|
|
| 5 | М14UNI5588 | Гайка М14 UNI 5588 |
Загрузка ...
|
|
| 6 | Картер | Картер |
Загрузка ...
|
|
| 7 | Подшипник85х180х44.5 | Подшипник 85х180х44.5 |
Загрузка ...
|
|
| 8 | Прокладки | Прокладки |
Загрузка ...
|
|
| 9 | Противопыльное уплотнение | Противопыльное уплотнение 100х180х44,5 |
Загрузка ...
|
|
| 10 | Уплотнение медное | Уплотнение медное 3/8 |
Загрузка ...
|
|
| 11 | 40 UNI 7435 | Кольцо вала 40 UNI 7435 |
Загрузка ...
|
|
| 12 | Планетарный подшипник | Планетарный подшипник |
Загрузка ...
|
|
| 13 | Планетарная передача | Планетарная передача |
Загрузка ...
|
|
| 14 | Ролик с плоской головкой | Ролик с плоской головкой 4х17.8 |
Загрузка ...
|
|
| 15 | Проставка | Проставка |
Загрузка ...
|
|
| 16 | Конический подшипник | Конический подшипник 85х130х36 |
Загрузка ...
|
|
| 17 | Резьбовая пробка | Резьбовая пробка |
Загрузка ...
|
|
| 18 | Гайка с блокировкой | Гайка с блокировкой М85х2 |
Загрузка ...
|
|
| 19 | Стопорная шайба | Стопорная шайба |
Загрузка ...
|
|
| 20 | Медное уплотнение | Медное уплотнение |
Загрузка ...
|
|
| 21 | Магнитная пробка | Магнитная пробка |
Загрузка ...
|
|
| 22 | Прокладка | Прокладка |
Загрузка ...
|
|
| 23 | ШпилькаФ14х70 | Шпилька Ф 14х70 цилиндрическая |
Загрузка ...
|
|
| 24 | Медное уплотнение | Медное уплотнение |
Загрузка ...
|
|
| 25 | Цилиндрическая пробка | Цилиндрическая пробка |
Загрузка ...
|
|
| 26 | Фиксатор нарезной | Фиксатор нарезной |
Загрузка ...
|
|
| 27 | Передача 8.7 | Передача 8.7 |
Загрузка ...
|
|
| 28 | Накладка | Накладка d.16х8 |
Загрузка ...
|
|
| 29 | Опора передачи | Опора передачи |
Загрузка ...
|
|
| 31 | МВ 8.7 | Опора планетарной передачи МВ 8.7 |
Загрузка ...
|
|
| 32 | БолтТЕМ14х100 | Болт ТЕ М 14х100 |
Загрузка ...
|
|
| 33 | Кольцо 2-157 | Кольцо 2-157 |
Загрузка ...
|
|
| 34 | Приемная коробка | Приемная коробка |
Загрузка ...
|
|
| 35 | Кольцо 2-277 | Кольцо 2-277 |
Загрузка ...
|
|
| 36 | СОЕДИНЕНИЕ | СОЕДИНЕНИЕ 70х90х10 |
Загрузка ...
|
|
| 37 | 400-021-44 | Прокладка 400-021-44 |
Загрузка ...
|
|
| 38 | БолтТЕМ12х30 | Болт ТЕ М 12х30 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
