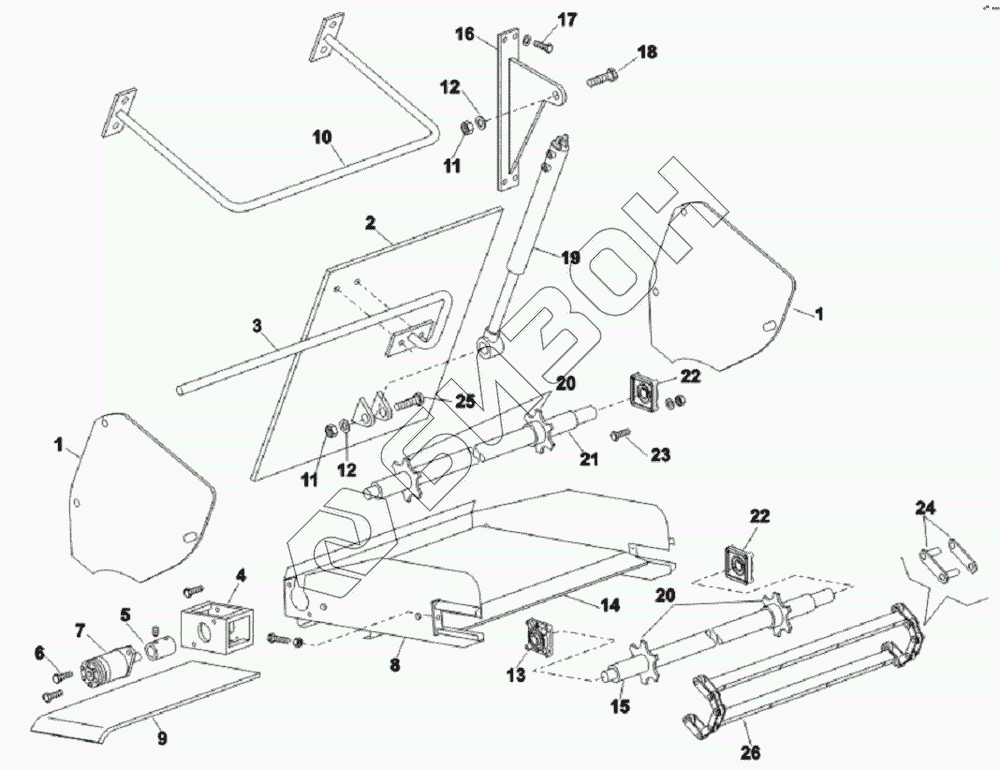

Графический каталог запасных частей к технике: Клевер МК-15Г. Транспортер выгрузной
1
1
2
3
4
5
6
7
8
9
10
11
11
12
12
13
14
15
16
17
18
19
20
20
21
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Защита выгрузки | Защита выгрузки |
Загрузка ...
|
|
| 2 | Выгрузная дверца | Выгрузная дверца |
Загрузка ...
|
|
| 3 | Флажок уровня выгрузки | Флажок уровня выгрузки |
Загрузка ...
|
|
| 4 | Кронштейн крепления мотора | Кронштейн крепления мотора |
Загрузка ...
|
|
| 5 | Соединительная втулка | Соединительная втулка |
Загрузка ...
|
|
| 6 | БолтМ10х35 | Болт |
Загрузка ...
|
|
| 7 | Гидравлический двигатель | Гидравлический двигатель |
Загрузка ...
|
|
| 8 | Лист транспортера | Лист транспортера |
Загрузка ...
|
|
| 9 | Лист нижний | Лист нижний |
Загрузка ...
|
|
| 10 | Защита выгружного транспортера | Защита выгружного транспортера |
Загрузка ...
|
|
| 11 | ГайкаМ24 | Гайка М24 |
Загрузка ...
|
|
| 12 | Плоская шайба | Плоская шайба d.24 |
Загрузка ...
|
|
| 13 | UCF 205 | Кронштейн подшипника UCF 205 |
Загрузка ...
|
|
| 14 | Плоский лист транспортера | Плоский лист транспортера |
Загрузка ...
|
|
| 15 | Вал | Вал |
Загрузка ...
|
|
| 16 | Хомут цилиндра | Хомут цилиндра |
Загрузка ...
|
|
| 17 | БолтМ10х30 | Болт М10х30 |
Загрузка ...
|
|
| 18 | БолтМ24х70 | Болт М24х70 |
Загрузка ...
|
|
| 19 | Цилиндр открывания дверец | Цилиндр открывания дверец |
Загрузка ...
|
|
| 20 | Сцепление привода | Сцепление привода |
Загрузка ...
|
|
| 21 | Приводной вал транспортера | Приводной вал транспортера |
Загрузка ...
|
|
| 22 | UCF 205 | Кронштейн подшипника UCF 205 |
Загрузка ...
|
|
| 23 | БолтМ10х35 | Болт |
Загрузка ...
|
|
| 24 | Звено соединительное | Звено соединительное |
Загрузка ...
|
|
| 25 | БолтМ24х100 | Болт М24х100 |
Загрузка ...
|
|
| 26 | Выгрузной транспортер | Выгрузной транспортер |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
