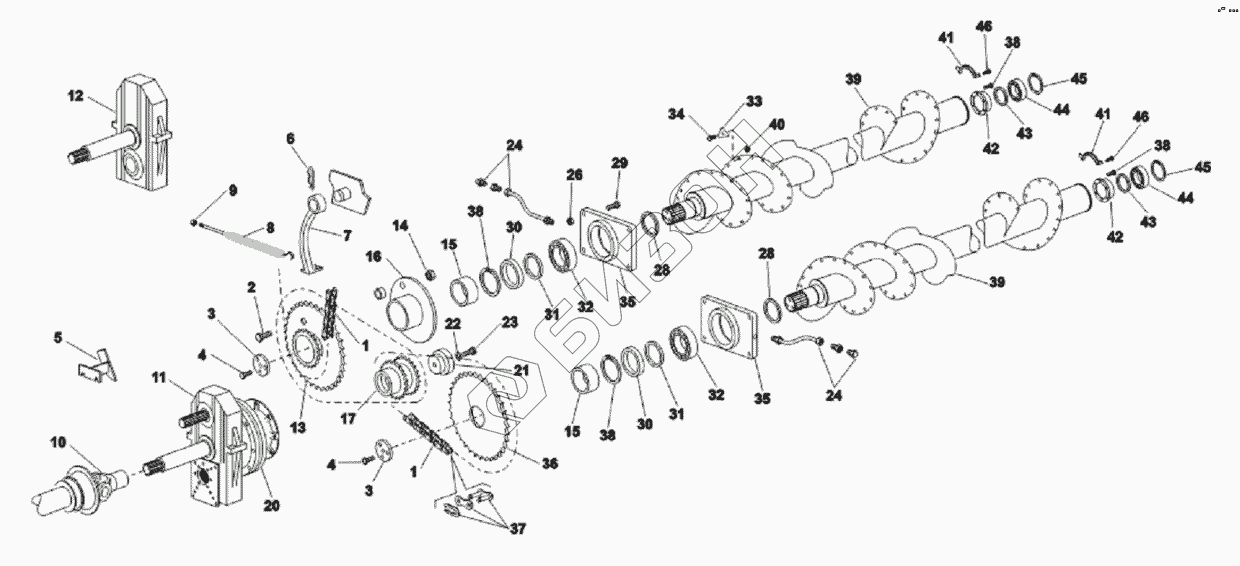

Графический каталог запасных частей к технике: Клевер МК-15Г. Трансмиссия
1
1
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
15
16
17
20
21
22
23
24
24
26
28
28
29
30
30
31
31
32
32
33
34
35
35
36
37
38
38
38
38
39
39
40
41
41
42
42
43
43
44
44
45
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ASA 140 НЕ 38 | Цепь ASA 140 НЕ 38 |
Загрузка ...
|
|
| 2 | Болт защиты | Нижний болт защиты |
Загрузка ...
|
|
| 3 | Фиксирующая шайба | Фиксирующая шайба |
Загрузка ...
|
|
| 4 | БолтМ10х60 | Болт М10х60 |
Загрузка ...
|
|
| 5 | Защита цепи | Защиты цепи |
Загрузка ...
|
|
| 6 | Шпилька | Шпилька |
Загрузка ...
|
|
| 7 | Натяжное устройство | Натяжное устройство |
Загрузка ...
|
|
| 8 | Пружина натяжного устройства | Пружина натяжного устройства |
Загрузка ...
|
|
| 9 | ГайкаМ8 | Шестигранная гайка М8 |
Загрузка ...
|
|
| 10 | Вал отбора мощности | Вал отбора мощности 106 |
Загрузка ...
|
|
| 11 | Муфта с реверсом | Муфта с реверсом |
Загрузка ...
|
|
| 12 | Муфта | Муфта |
Загрузка ...
|
|
| 13 | Нижний оппозитный привод | Нижний оппозитный привод |
Загрузка ...
|
|
| 14 | ГайкаМ24 | Гайка М24 |
Загрузка ...
|
|
| 15 | Проставка | Проставка |
Загрузка ...
|
|
| 16 | Фланец на нижнем приводе | Фланец на нижнем приводе |
Загрузка ...
|
|
| 17 | Сцепление привода | Сцепление привода |
Загрузка ...
|
|
| 19 | Несущая пластина редуктора | Несущая пластина редуктора |
Загрузка ...
|
|
| 20 | Коробка передач | Коробка передач 1000 |
Загрузка ...
|
|
| 21 | Шайба сцепления | Шайба сцепления |
Загрузка ...
|
|
| 22 | Шайба | Шайба |
Загрузка ...
|
|
| 23 | БолтМ10х50 | Болт М10х50 |
Загрузка ...
|
|
| 24 | Масленки, комплект | Масленки, комплект |
Загрузка ...
|
|
| 26 | ГайкаМ20 | Гайка М20 |
Загрузка ...
|
|
| 28 | Уплотнительное кольцо | Уплотнительное кольцо |
Загрузка ...
|
|
| 29 | TPSEI20х50 | Винт TPSEI 20х50 |
Загрузка ...
|
|
| 30 | Кольцо крепления опоры | Кольцо крепления опоры |
Загрузка ...
|
|
| 31 | Уплотнительное кольцо | Уплотнительное кольцо |
Загрузка ...
|
|
| 32 | Подшипникd.100 | Подшипники d.100 |
Загрузка ...
|
|
| 33 | Нож шнека | Нож шнека |
Загрузка ...
|
|
| 34 | TBQST10х25 | Винт TBQST 10х25 |
Загрузка ...
|
|
| 35 | Опора нижнего шнека | Опора нижнего шнека |
Загрузка ...
|
|
| 36 | Нижняя передача со стороны подачи | Нижняя передача со стороны подачи |
Загрузка ...
|
|
| 37 | ASA замок | ASA замок |
Загрузка ...
|
|
| 38 | Стопорное кольцо | Стопорное кольцо |
Загрузка ...
|
|
| 39 | Нижний шнек | Нижний шнек |
Загрузка ...
|
|
| 40 | ГайкаМ10 | Гайка М10 |
Загрузка ...
|
|
| 41 | Защита подшипника | Защита подшипника шнека |
Загрузка ...
|
|
| 42 | Опора заднего шнека | Опора заднего шнека |
Загрузка ...
|
|
| 43 | Уплотнительное кольцо | Уплотнительное кольцо |
Загрузка ...
|
|
| 44 | Подшипникd.80 | Подшипники d.80 |
Загрузка ...
|
|
| 45 | Стопорное кольцо | Стопорное кольцо |
Загрузка ...
|
|
| 46 | ВинтМ8х20 | Винт М8х20 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
