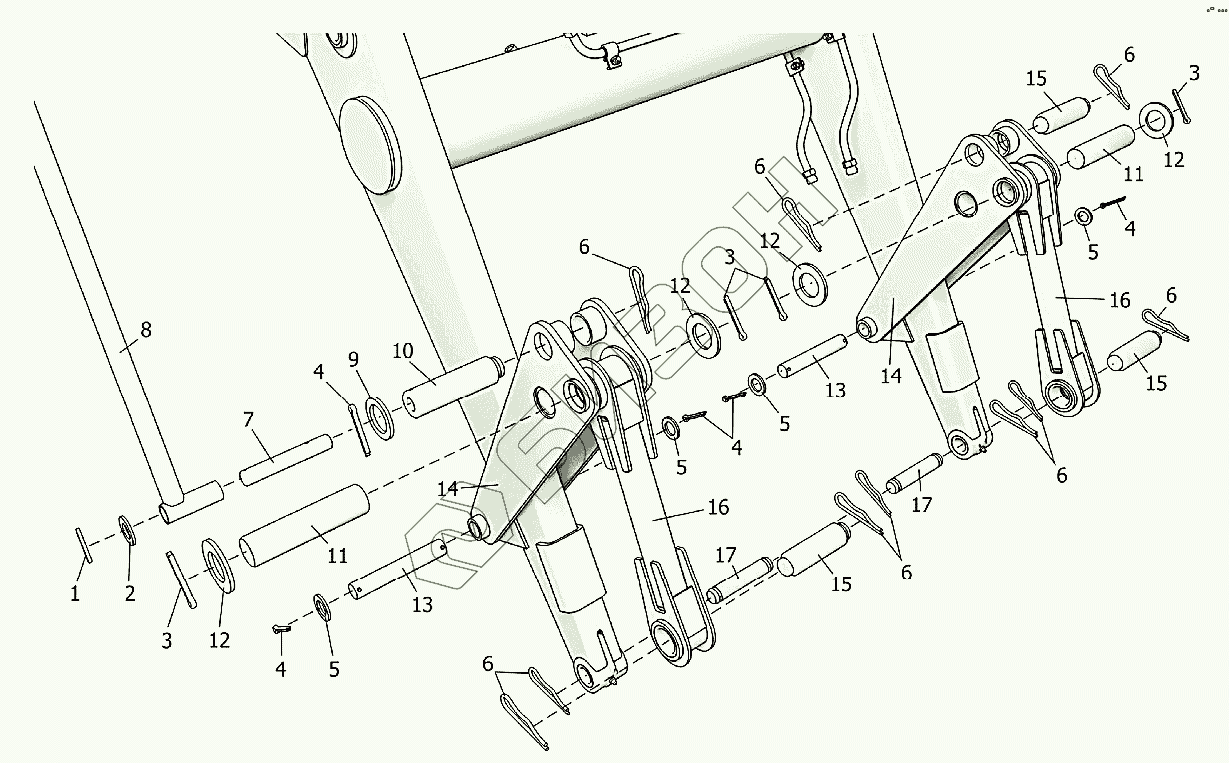

Графический каталог запасных частей к технике: Клевер ПФУ-081 (Fenix 800). Подъемное устройство

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
3
4
4
4
4
5
5
5
5
6
6
6
6
6
6
6
7
8
9
10
11
11
12
12
12
12
13
13
14
14
15
15
15
16
16
17
17
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 4х32.019 Шплинт
Загрузка ...
2 С20.01.019 Шайба
Загрузка ...
3 2,5х64.019 Шплинт
Загрузка ...
4 6,3х56.019 Шплинт
Загрузка ...
5 С27.01.019 Шайба
Загрузка ...
6 2,5х90.019 Шплинт
Загрузка ...
7 ПКУ-0,8.01.605 Ось
Загрузка ...
8 ПКУ-0,8.01.410 Тяга
Загрузка ...
9 КУН02.409А Шайба
Загрузка ...
10 ПКУ-0Д01.607А Ось
Загрузка ...
11 ПКУ-081.01.631-02 Палец
Загрузка ...
12 ПКУ-0,8.05.415А-01 Шайба
Загрузка ...
13 ПКУ-081.01.632-01 Палец
Загрузка ...
14 ПКУ-081.01.600 Кронштейн
Загрузка ...
15 ПКУ-0,8.00.601 Палец
Загрузка ...
16 ПКУ-081.01.430 Тяга
Загрузка ...
17 ПКУ-0,8.00.602 Палец
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
