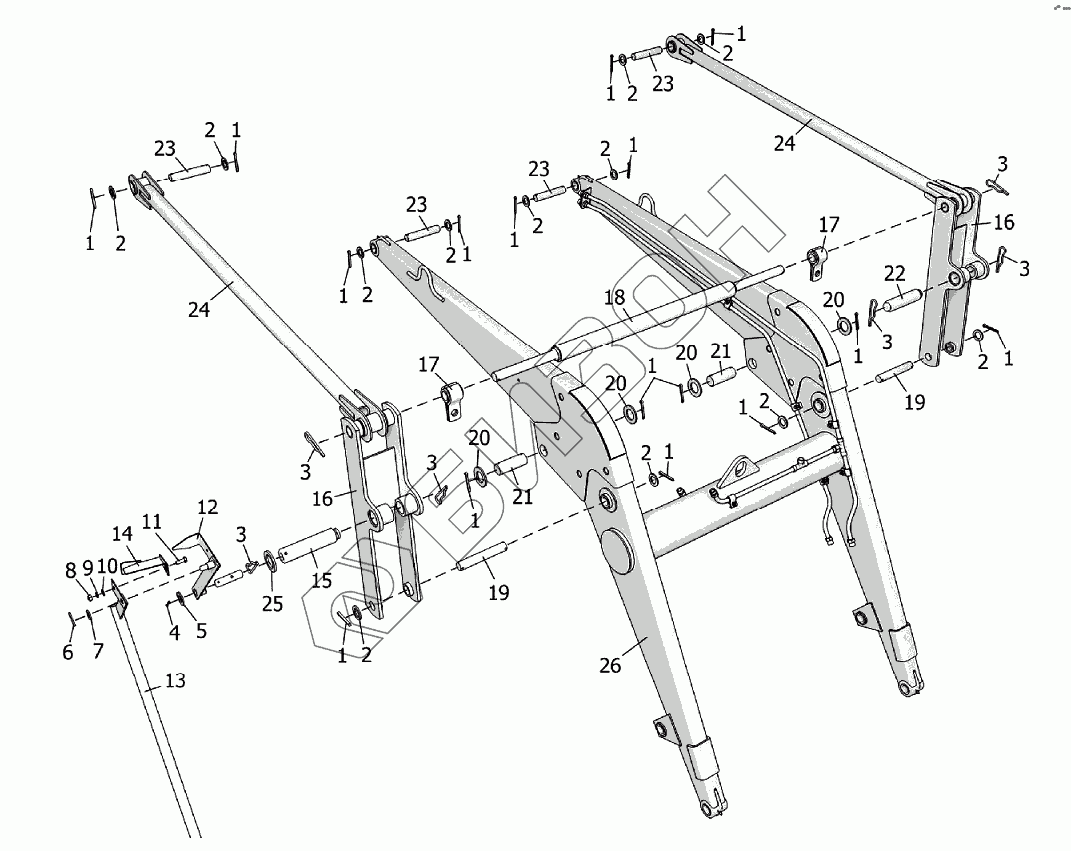

Графический каталог запасных частей к технике: Клевер ПФУ-081 (Fenix 800). Подъемное устройство
1
1
1
1
1
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
19
20
20
20
20
21
21
22
23
23
23
23
24
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 6,3х56.019 | Шплинт |
Загрузка ...
|
|
| 2 | С27.01.019 | Шайба |
Загрузка ...
|
|
| 3 | 2,5х90.019 | Шплинт |
Загрузка ...
|
|
| 4 | 4х32.019 | Шплинт |
Загрузка ...
|
|
| 5 | С20.01.019 | Шайба |
Загрузка ...
|
|
| 6 | 3,2х25.019 | Шплинт |
Загрузка ...
|
|
| 7 | С12.01.019 | Шайба |
Загрузка ...
|
|
| 8 | М8-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 9 | 8Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 10 | С8.01.019 | Шайба |
Загрузка ...
|
|
| 11 | 4M8-6gх20.58.019 | Болт |
Загрузка ...
|
|
| 12 | ПКУ-0,8.01.400 | Рычаг |
Загрузка ...
|
|
| 13 | ПКУ-0,8.01.410 | Тяга |
Загрузка ...
|
|
| 14 | ПКУ-0,8.01.420 | Стрелка |
Загрузка ...
|
|
| 15 | ПКУ-0Д01.607А-01 | Ось |
Загрузка ...
|
|
| 16 | ПКУ-081.01.290 | Кронштейн |
Загрузка ...
|
|
| 17 | ПКУ-0,8.01.330 | Петля |
Загрузка ...
|
|
| 18 | ПКУ-0,8.01.320 | Распорка |
Загрузка ...
|
|
| 19 | ПКУ-081.01.632-01 | Палец |
Загрузка ...
|
|
| 20 | ПКУ-0,8.05.415А-01 | Шайба |
Загрузка ...
|
|
| 21 | ПКУ-081.01.631 | Палец |
Загрузка ...
|
|
| 22 | ПКУ-0,8.00.601-01 | Палец |
Загрузка ...
|
|
| 23 | ПКУ-081.01.632 | Палец |
Загрузка ...
|
|
| 24 | ПКУ-081.01.430-02 | Тяга |
Загрузка ...
|
|
| 25 | КУН02.409А | Шайба |
Загрузка ...
|
|
| 26 | ПКУ-081.01.700 | Рама подъема |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
