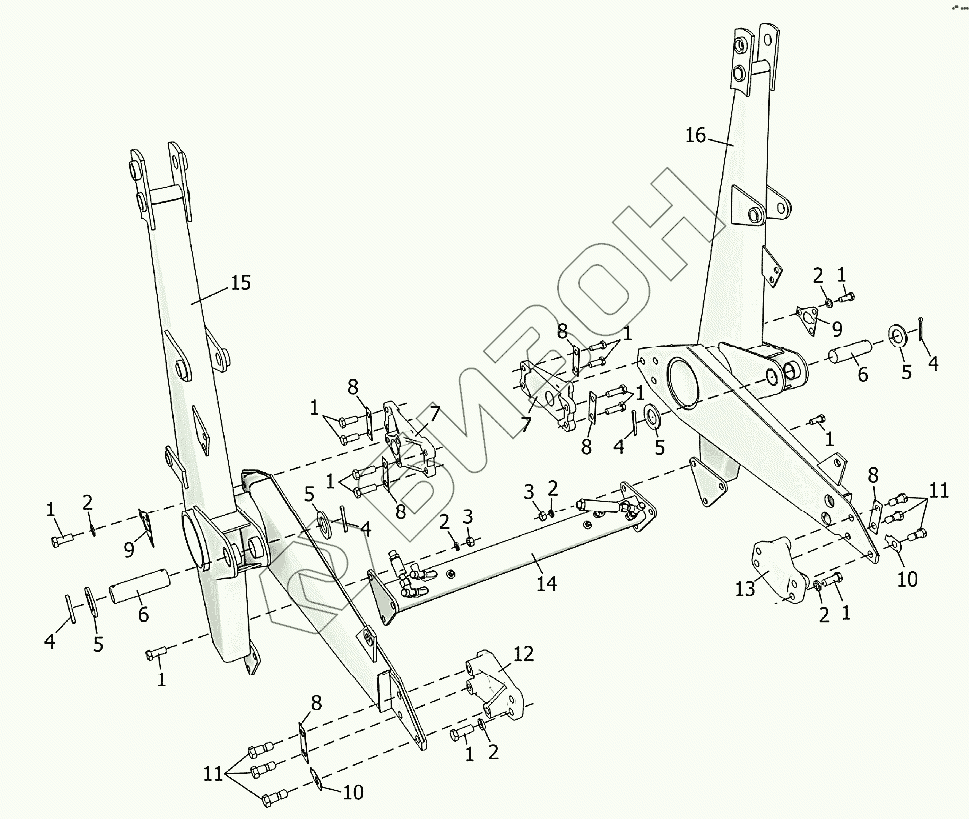

Графический каталог запасных частей к технике: Клевер ПФУ-081 (Fenix 800). Подъемное устройство (панели)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
1
1
1
1
1
1
1
2
2
2
2
2
2
3
3
4
4
4
4
5
5
5
5
6
6
7
7
8
8
8
8
8
8
9
9
10
10
11
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 М16-6gх40.88.019 Болт
Загрузка ...
2 16Т.65Г.019 Шайба
Загрузка ...
3 М16-6Н.6.019 Гайка
Загрузка ...
4 6,3х56.019 Шплинт
Загрузка ...
5 ПКУ-0Д05.415А-01 Шайба
Загрузка ...
6 ПКУ-081.01.631-01 Палец
Загрузка ...
7 КУН00.201А Кронштейн
Загрузка ...
8 КУН00.454 Планка стопорная
Загрузка ...
9 КУН00.455 Пластина стопорная
Загрузка ...
10 КУН00.552К Шайба стопорная
Загрузка ...
11 КУН00.625 Болт специальный
Загрузка ...
12 КУН00.206-01 Кронштейн
Загрузка ...
13 КУН00.206 Кронштейн
Загрузка ...
14 ПКУ-081.01.520 Балка
Загрузка ...
15 ПКУ-081.01.470А Панель навески
Загрузка ...
16 ПКУ-081.01.460А Панель навески
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
