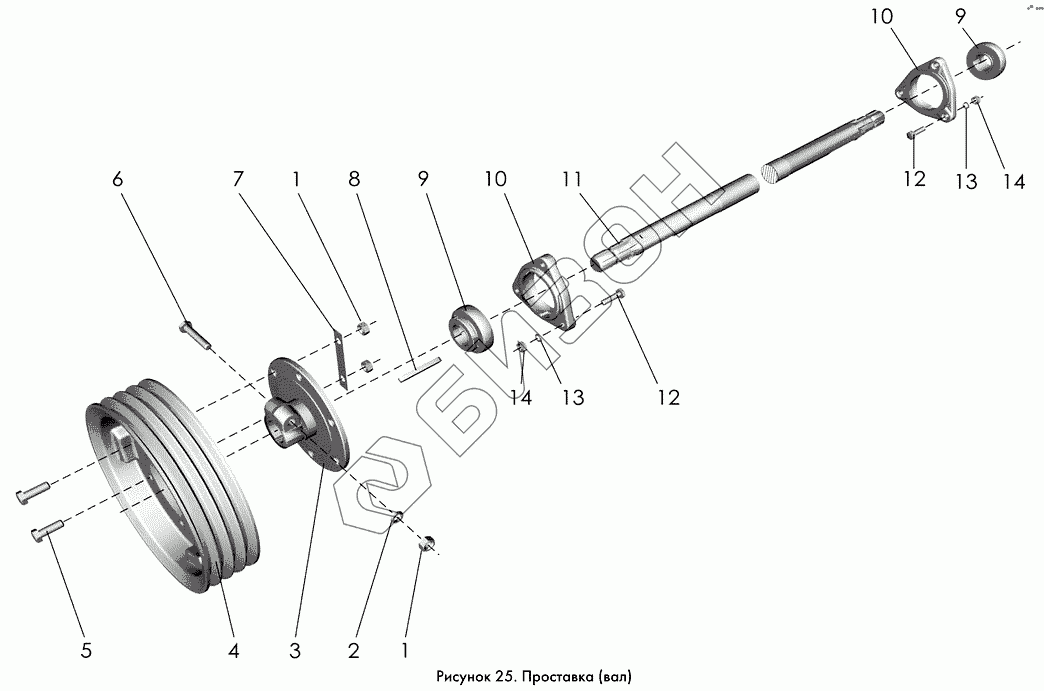

Графический каталог запасных частей к технике: Клевер ППК-81 "Argus". Проставка (вал)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
4
5
6
7
8
9
9
10
10
11
12
12
13
13
14
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 [Гайка М12-6Н.6.019 ГОСТ5915-70] Гайка М12-6Н.6.019 ГОСТ5915-70
Загрузка ...
2 [Шайба 12Т.65Г.019 ГОСТ6402-70] Шайба 12Т.65Г.019 ГОСТ6402-70
Загрузка ...
3 ППК-8.02.00.060 Ступица
Загрузка ...
4 ППК-8.20.00.101А-01 Шкив
Загрузка ...
5 [Болт М12-6gх35.88.35.019 ГОСТ7798-70] Болт М12-6gх35.88.35.019 ГОСТ7798-70
Загрузка ...
6 [Болт М12-6gх65.88.35.019 ГОСТ7798-70] Болт М12-6gх65.88.35.019 ГОСТ7798-70
Загрузка ...
7 ППК-8.20.00.409 Пластина
Загрузка ...
8 [Шпонка 12х8х80 ГОСТ23360-78] Шпонка 12х8х80 ГОСТ23360-78
Загрузка ...
9 1680208Н Подшипник
Загрузка ...
10 Н.027.106 Корпус подшипника
Загрузка ...
11 ППК-8.02.03.601 Вал
Загрузка ...
12 [Болт М10-6gх40.88.35.019 ГОСТ7798-70] Болт М10-6gх40.88.35.019 ГОСТ7798-70
Загрузка ...
13 [Шайба 10Т.65Г.019 ГОСТ6402-70] Шайба 10Т.65Г.019 ГОСТ6402-70
Загрузка ...
14 [Гайка М10-6Н.6.019 ГОСТ5915-70] Гайка М10-6Н.6.019 ГОСТ5915-70
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
