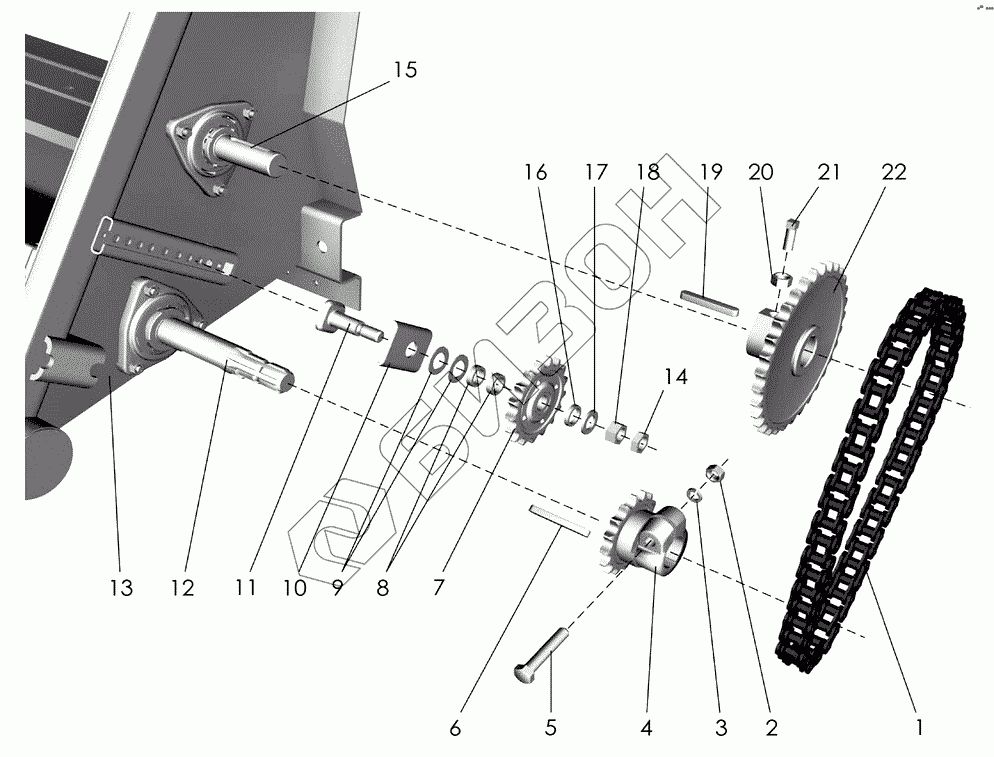

Графический каталог запасных частей к технике: Клевер ППК-81 "Argus". Проставка (привод битера)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Цепь ПР-19,05-31,8 ГОСТ13568-97] | Цепь ПР-19,05-31,8 ГОСТ13568-97 |
Загрузка ...
|
|
| 2 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 3 | [Шайба 12Т.65Г.019 ГОСТ6402-70] | Шайба 12Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 4 | ППК-8.02.03.010 | Звездочка |
Загрузка ...
|
|
| 5 | [Болт М12-6gх65.88.35.019 ГОСТ7798-70] | Болт М12-6gх65.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 6 | [Шпонка 12х8х80 ГОСТ23360-78] | Шпонка 12х8х80 ГОСТ23360-78 |
Загрузка ...
|
|
| 7 | 54-2-48-1 | Звездочка натяжная |
Загрузка ...
|
|
| 8 | 80444 | Втулка |
Загрузка ...
|
|
| 9 | [Шайба С20.01.019 ГОСТ11371-78] | Шайба С20.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 10 | 3518060-14199А | Ползун |
Загрузка ...
|
|
| 11 | 3518060-16292 | Ось |
Загрузка ...
|
|
| 12 | ППК-8.02.03.000 | Вал |
Загрузка ...
|
|
| 13 | ППК-8.02.01.000 | Каркас |
Загрузка ...
|
|
| 14 | [Гайка М16-6Н.04.019 ГОСТ5916-70] | Гайка М16-6Н.04.019 ГОСТ5916-70 |
Загрузка ...
|
|
| 15 | ППК-8.02.02.000 | Битер |
Загрузка ...
|
|
| 16 | 80443 | Втулка |
Загрузка ...
|
|
| 17 | [Шайба С16.01.019 ГОСТ11371-78] | Шайба С16.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 18 | [Гайка М16-6Н.6.019 ГОСТ5915-70] | Гайка М16-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 19 | [Шпонка 10х8х70 ГОСТ23360-78] | Шпонка 10х8х70 ГОСТ23360-78 |
Загрузка ...
|
|
| 20 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 21 | [Винт ВМ10-6gх25.22Н.019 ГОСТ1485-84] | Винт ВМ10-6gх25.22Н.019 ГОСТ1485-84 |
Загрузка ...
|
|
| 22 | Н.022.030-25 | Звездочка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
