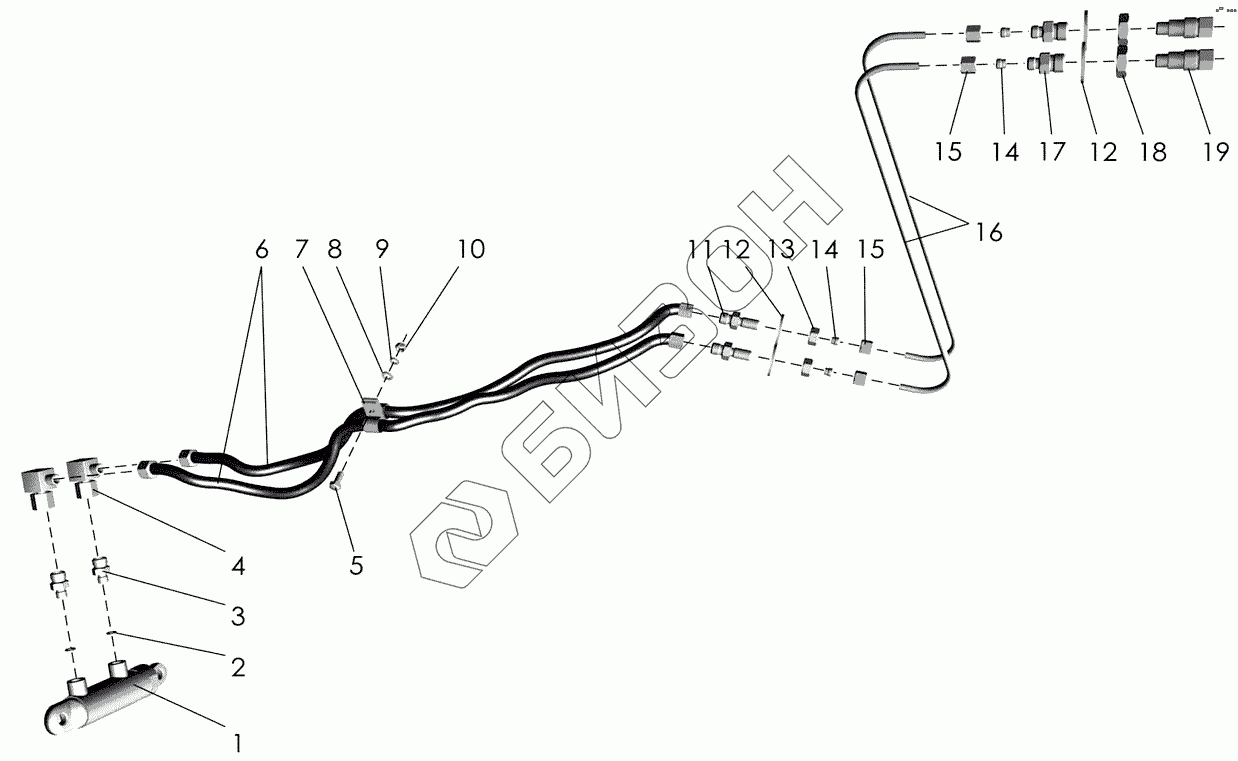

Графический каталог запасных частей к технике: Клевер ППК-81 "Argus". Установка гидрооборудования
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
14
15
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ГА93000-06 | Гидроцилиндр ТУ23.1.20-86 |
Загрузка ...
|
|
| 2 | [Кольцо 011-014-19 ГОСТ9833-73] | Кольцо 011-014-19 ГОСТ9833-73 |
Загрузка ...
|
|
| 3 | ППК-81.01.05.604 | Штуцер ввертной |
Загрузка ...
|
|
| 4 | ППР-122.12.130 | Переходник |
Загрузка ...
|
|
| 5 | [Болт М8-6gх25.88.35.019 ГОСТ7798-70] | Болт М8-6gх25.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 6 | Н.036.87.150 | Рукав высокого давления II-8 РТМ 23.1.036-78 |
Загрузка ...
|
|
| 7 | 54-51452-10 | Скоба |
Загрузка ...
|
|
| 8 | [Шайба С8.01.019 ГОСТ11371-78] | Шайба С8.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 9 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 10 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 11 | ППК-81.01.05.602 | Штуцер переходной |
Загрузка ...
|
|
| 12 | [Шайба А14.01.08кп.016 ГОСТ6958-78] | Шайба А14.01.08кп.016 ГОСТ6958-78 |
Загрузка ...
|
|
| 13 | [Гайка М14х1,5-6Н.6.019 ГОСТ5915-70] | Гайка М14х1,5-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 14 | SR D 08 | Кольцо врезное |
Загрузка ...
|
|
| 15 | UEM NM 06L | Гайка накидная |
Загрузка ...
|
|
| 16 | ППК-81.01.05.801 | Трубка |
Загрузка ...
|
|
| 17 | ППК-81.01.05.605 | Штуцер переходной |
Загрузка ...
|
|
| 18 | [Гайка М20х1,5-6Н.04.35.019 ГОСТ5916-70] | Гайка М20х1,5-6Н.04.35.019 ГОСТ5916-70 |
Загрузка ...
|
|
| 19 | Н.036.67.100-10 | Полумуфта наружняя ТУ23.1.437-88 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
