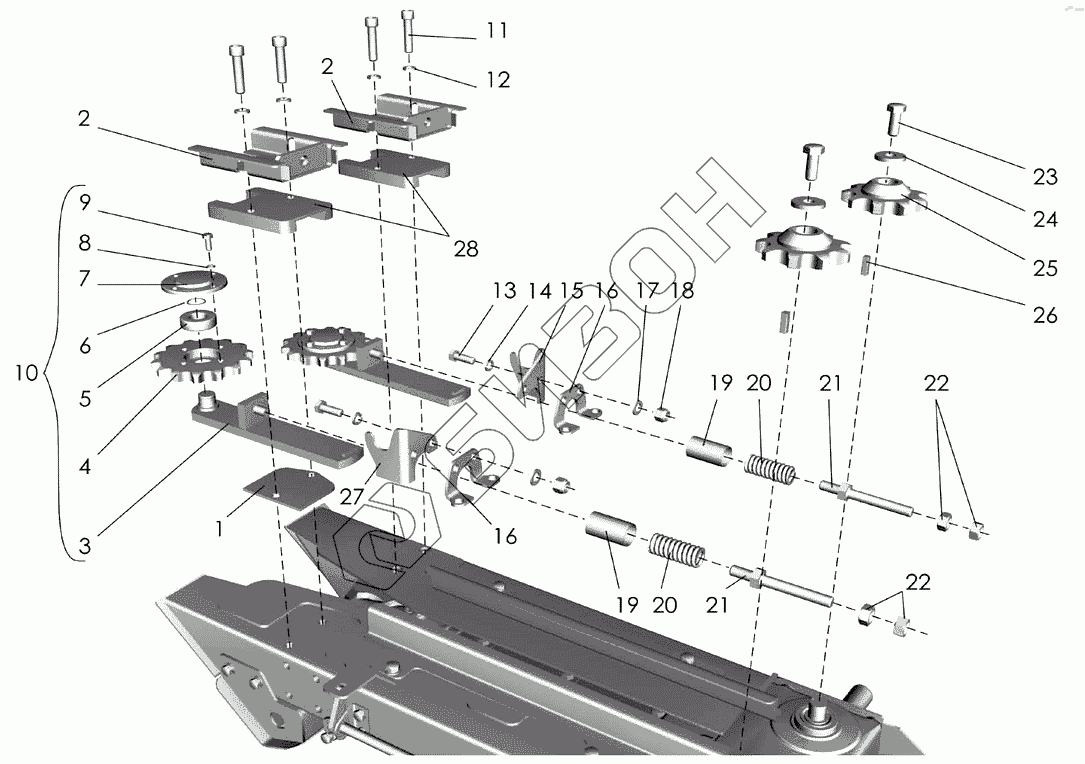

Графический каталог запасных частей к технике: Клевер ППК-81 "Argus". Русло (натяжные устройства)
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
18
19
19
20
20
21
21
22
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ППК-81.01.06.408 | Накладка |
Загрузка ...
|
|
| 2 | ППК-81.01.06.120 | Успокоитель |
Загрузка ...
|
|
| 3 | ППК-81.01.06.200 | Ползушка |
Загрузка ...
|
|
| 4 | ППК-81.01.06.612 | Звездочка |
Загрузка ...
|
|
| 5 | 180205 | Подшипник ГОСТ8882-75 |
Загрузка ...
|
|
| 6 | [Кольцо А25 ГОСТ13942-86] | Кольцо А25 ГОСТ13942-86 |
Загрузка ...
|
|
| 7 | ППК-81.01.06.606 | Крышка |
Загрузка ...
|
|
| 8 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 9 | [Болт М8-6gх20.58.019 ГОСТ7798-70] | Болт М8-6gх20.58.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 10 | ППК-81.01.06.110 | Натяжник |
Загрузка ...
|
|
| 11 | [Винт М12-6gх50.68.35.019 ГОСТ11738-84] | Винт М12-6gх50.68.35.019 ГОСТ11738-84 |
Загрузка ...
|
|
| 12 | [Шайба 12Т.65Г.019 ГОСТ6402-70] | Шайба 12Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 13 | [Болт М12-6gх35.88.35.019 ГОСТ7798-70] | Болт М12-6gх35.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 14 | [Шайба 12Т.65Г.019 ГОСТ6402-70] | Шайба 12Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 15 | ППК-81.01.06.414-01 | Ловитель |
Загрузка ...
|
|
| 16 | ППК-81.01.06.415 | Кронштейн |
Загрузка ...
|
|
| 17 | [Шайба С12.01.019 ГОСТ11371-78] | Шайба С12.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 18 | [Гайка М12-6Н ТУ23.4617472.08-92] | Гайка М12-6Н ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 19 | ППК-81.01.06.002 | Трубка |
Загрузка ...
|
|
| 20 | ППК-81.01.06.603 | Пружина |
Загрузка ...
|
|
| 21 | ППК-81.01.06.604 | Болт |
Загрузка ...
|
|
| 22 | [Гайка М14-6Н.6.019 ГОСТ5915-70] | Гайка М14-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 23 | [Болт М12-6gх35.88.35.019 ГОСТ7798-70] | Болт М12-6gх35.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 24 | ППК-81.01.06.423 | Шайба |
Загрузка ...
|
|
| 25 | ППК-81.01.03.624Б | Звездочка |
Загрузка ...
|
|
| 26 | [Шпонка 2-8х7х25 ГОСТ23360-78] | Шпонка 2-8х7х25 ГОСТ23360-78 |
Загрузка ...
|
|
| 27 | ППК-81.01.06.414 | Ловитель |
Загрузка ...
|
|
| 28 | ППК-81.01.06.030 | Прижим |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
