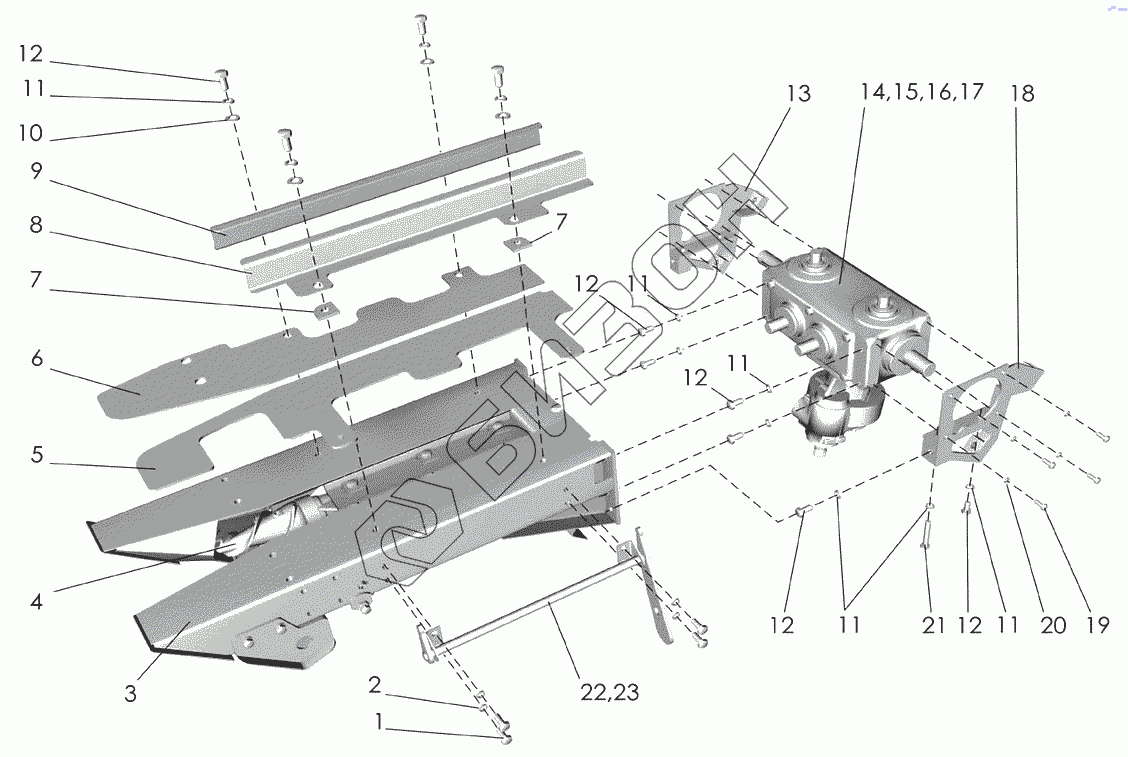

Графический каталог запасных частей к технике: Клевер ППК-81 "Argus". Русло (отрывочные пластины)
1
2
3
4
5
6
7
7
8
9
10
11
11
11
11
11
12
12
12
12
12
13
14
14
15
15
16
16
17
17
18
19
20
21
22
22
22
22
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Болт М10-6gх25.88.35.019 ГОСТ7798-70] | Болт М10-6gх25.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 2 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 3 | ППК-81.01.06.010 | Рама русла |
Загрузка ...
|
|
| 4 | ППК-81.01.06.040 | Валец |
Загрузка ...
|
|
| 5 | ППК-81.01.06.050 | Пластина |
Загрузка ...
|
|
| 6 | ППК-81.01.06.422 | Пластина |
Загрузка ...
|
|
| 7 | ППК-81.01.06.432 | Шайба |
Загрузка ...
|
|
| 8 | ППК-81.01.06.431 | Успокоитель |
Загрузка ...
|
|
| 9 | ППК-81.01.06.431-01 | Успокоитель |
Загрузка ...
|
|
| 10 | [Шайба С12.01.019 ГОСТ11371-78] | Шайба С12.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 11 | [Шайба 12Т.65Г.019 ГОСТ6402-70] | Шайба 12Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 12 | [Болт М12-6gх25.88.35.019 ГОСТ7798-70] | Болт М12-6gх25.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 13 | ППК-81.01.03.020 | Кронштейн |
Загрузка ...
|
|
| 14 | 034-01.ААВВСС.С | Редуктор русла центральный |
Загрузка ...
|
|
| 14 | ППК-81.01.06.000 | Русло |
Загрузка ...
|
|
| 15 | ППК-81.01.06.000-01 | Русло |
Загрузка ...
|
|
| 15 | 034-01.ААВЕСС.L | Редуктор русла левый |
Загрузка ...
|
|
| 16 | 034-01.ААЕВСС.Р | Редуктор русла правый |
Загрузка ...
|
|
| 16 | ППК-81.01.06.000-02 | Русло |
Загрузка ...
|
|
| 17 | 034-01.ААВВСС.С | Редуктор русла центральный |
Загрузка ...
|
|
| 17 | ППК-81.01.06.000-03 | Русло |
Загрузка ...
|
|
| 18 | ППК-81.01.03.020-01 | Кронштейн |
Загрузка ...
|
|
| 19 | [Болт М8-6gх20.88.35.019 ГОСТ7798-70] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 20 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 21 | [Болт М12-6gх75.88.35.019 ГОСТ7798-70] | Болт М12-6gх75.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 22 | ППК-81.01.06.000 | Русло |
Загрузка ...
|
|
| 22 | ППК-81.01.06.060 | Поводок |
Загрузка ...
|
|
| 22 | ППК-81.01.06.000-01 | Русло |
Загрузка ...
|
|
| 22 | ППК-81.01.06.000-02 | Русло |
Загрузка ...
|
|
| 23 | ППК-81.01.06.000 | Русло |
Загрузка ...
|
|
| 23 | ППК-81.01.06.000-03 | Русло |
Загрузка ...
|
|
| 23 | ППК-81.01.06.060-01 | Поводок |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
