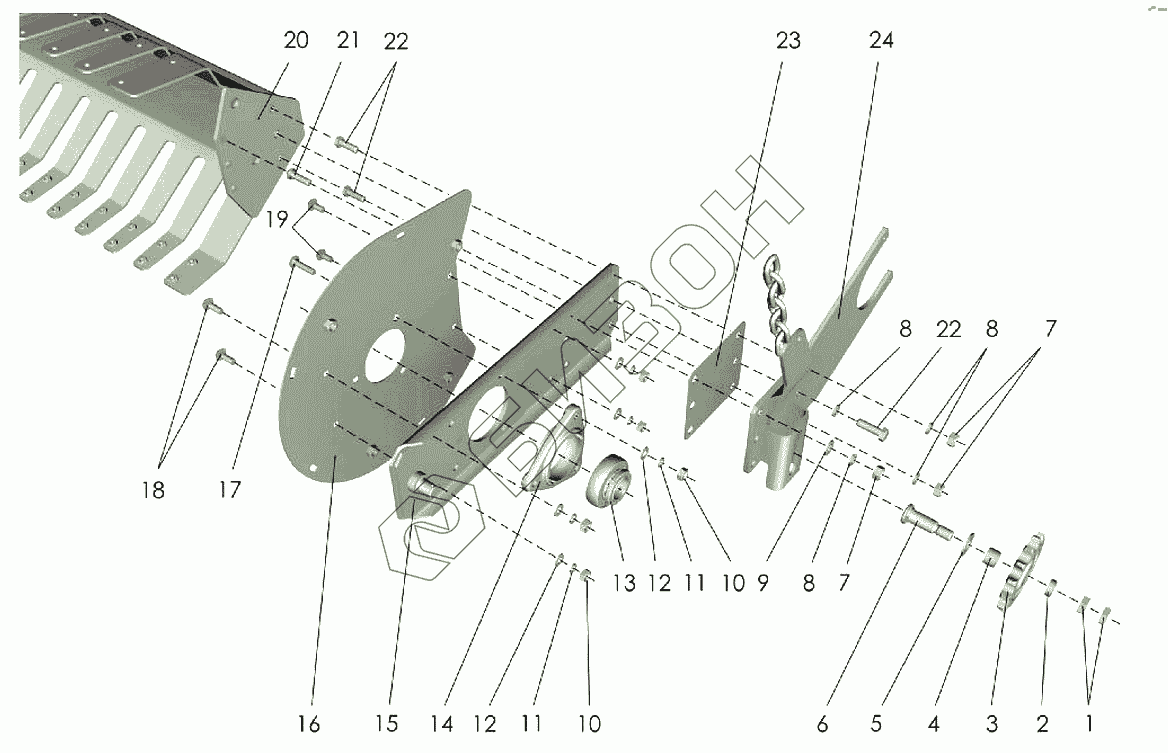

Графический каталог запасных частей к технике: Клевер ППР-120 "Pelikan". Боковина левая
1
2
3
3
4
5
6
7
7
8
8
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Гайка М16-6Н.6.019 ГОСТ5915-70] | Гайка М16-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 2 | ППР-122.06.613-01 | Втулка |
Загрузка ...
|
|
| 3 | Н.206.08.000А | Звездочка натяжная |
Загрузка ...
|
|
| 3 | 54-151-3-3 | Звездочка натяжная |
Загрузка ...
|
|
| 4 | ППР-122.06.613 | Втулка |
Загрузка ...
|
|
| 5 | [Шайба С20.01.019 ГОСТ11371-78] | Шайба С20.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 6 | ППР-122.06.611 | Ось |
Загрузка ...
|
|
| 7 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 8 | [Шайба 12Т.65Г.019 ГОСТ6402-70] | Шайба 12Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 9 | [Шайба С12.01.019 ГОСТ11371-78] | Шайба С12.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 10 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 11 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 12 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 13 | 1680207К7Т2С17 | Подшипник |
Загрузка ...
|
|
| 14 | Н.027.105 | Корпус подшипника |
Загрузка ...
|
|
| 15 | ППР-122.06.080А | Кронштейн |
Загрузка ...
|
|
| 16 | ППР-122.06.200 | Боковина |
Загрузка ...
|
|
| 17 | [Болт М10х45.46.019 ГОСТ7802-81] | Болт М10х45.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 18 | [Болт М10х30.46.019 ГОСТ7802-81] | Болт М10х30.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 19 | [Болт М10х25.46.019 ГОСТ7802-81] | Болт М10х25.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 20 | ППР-122.06.030 | Каркас |
Загрузка ...
|
|
| 21 | [Болт М12х45.46.019 ГОСТ7802-81] | Болт М12х45.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 22 | [Болт М12-6gх40.88.35.019 ГОСТ7798-70] | Болт М12-6gх40.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 23 | ППР-122.06.409 | Прокладка |
Загрузка ...
|
|
| 24 | ППР-122.06.140 | Кронштейн |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
