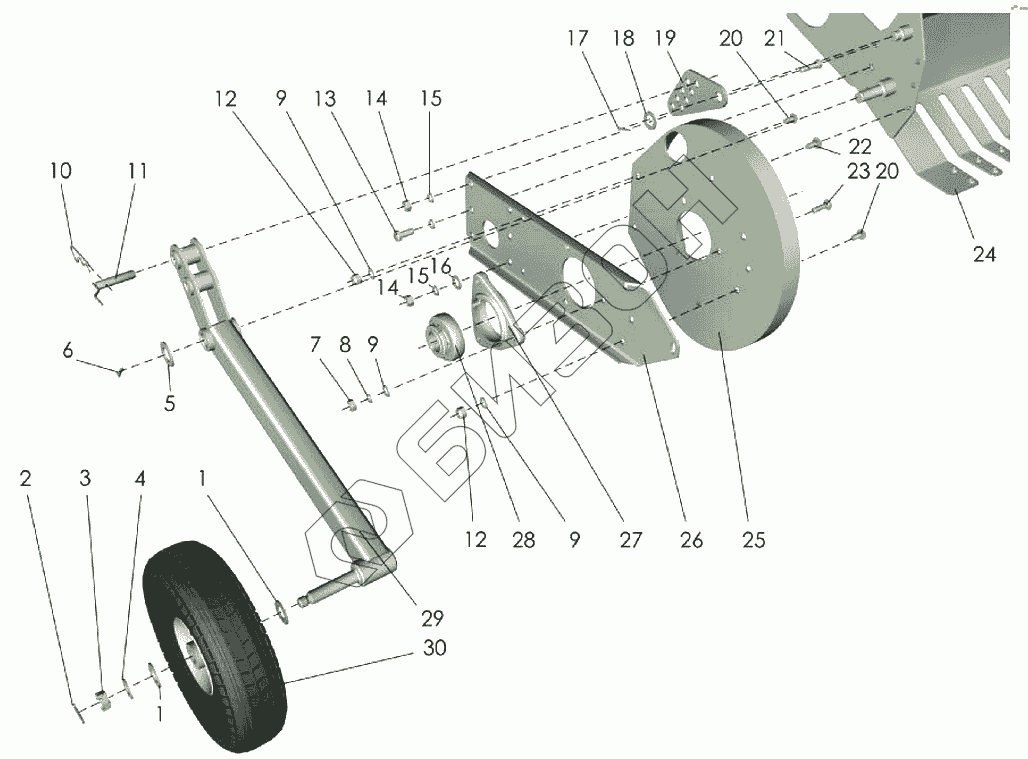

Графический каталог запасных частей к технике: Клевер ППР-120 "Pelikan". Боковина правая и колесо
1
1
2
3
4
5
6
7
8
9
9
9
10
11
12
12
13
14
14
15
15
16
17
18
19
20
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Шайба С20.01.019 ГОСТ11371-78] | Шайба С20.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 2 | [Шплинт 4х25.019 ГОСТ397-79] | Шплинт 4х25.019 ГОСТ397-79 |
Загрузка ...
|
|
| 3 | [Гайка М16-6Н.04.019 ГОСТ5919-73] | Гайка М16-6Н.04.019 ГОСТ5919-73 |
Загрузка ...
|
|
| 4 | [Шайба С16.01.019 ГОСТ11371-78] | Шайба С16.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 5 | [Шайба С24.01.019 ГОСТ11371-78] | Шайба С24.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 6 | [Шплинт 5х32.019 ГОСТ397-79] | Шплинт 5х32.019 ГОСТ397-79 |
Загрузка ...
|
|
| 7 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 8 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 9 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 10 | 2.5х64.019 | Шплинт пружинный ОСТ23.2.2-79 |
Загрузка ...
|
|
| 11 | ППР-122.06.110 | Штырь |
Загрузка ...
|
|
| 12 | [Гайка М10-6Н ТУ23.4617472.08-92] | Гайка М10-6Н ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 13 | [Болт М12-6gх30.88.35.019 ГОСТ7798-70] | Болт М12-6gх30.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 14 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 15 | [Шайба 12Т.65Г.019 ГОСТ6402-70] | Шайба 12Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 16 | [Шайба С12.01.019 ГОСТ11371-78] | Шайба С12.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 17 | [Шплинт 4х28.019 ГОСТ397-79] | Шплинт 4х28.019 ГОСТ397-79 |
Загрузка ...
|
|
| 18 | [Шайба С20.01.019 ГОСТ11371-78] | Шайба С20.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 19 | ППР-122.06.413А | Кронштейн |
Загрузка ...
|
|
| 20 | [Болт М10х30.46.019 ГОСТ7802-81] | Болт М10х30.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 21 | [Болт М12-6gх50.88.35.019 ГОСТ7798-70] | Болт М12-6gх50.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 22 | [Болт М12х30.46.019 ГОСТ7802-81] | Болт М12х30.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 23 | [Болт М10х40.46.019 ГОСТ7802-81] | Болт М10х40.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 24 | ППР-122.06.030 | Каркас |
Загрузка ...
|
|
| 25 | ППТ-041.06.070 | Дорожка беговая |
Загрузка ...
|
|
| 26 | ППР-122.06.405 | Швеллер |
Загрузка ...
|
|
| 27 | Н.027.105 | Корпус подшипника |
Загрузка ...
|
|
| 28 | 1680207К7Т2С17 | Подшипник |
Загрузка ...
|
|
| 29 | ППР-122.06.130 | Балка |
Загрузка ...
|
|
| 30 | W4.00/4 | Колесо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
