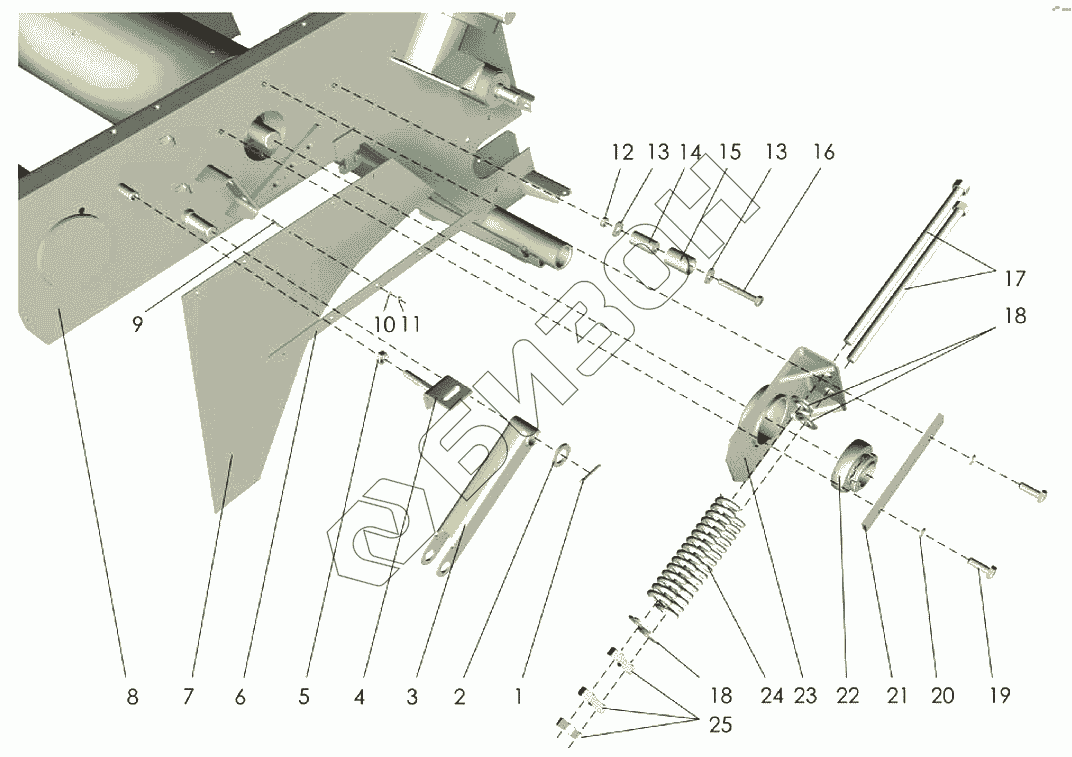

Графический каталог запасных частей к технике: Клевер ППР-120 "Pelikan". Рама (вид слева)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Шплинт 5х36.019 ГОСТ397-79] | Шплинт 5х36.019 ГОСТ397-79 |
Загрузка ...
|
|
| 2 | [Шайба С24.01.019 ГОСТ11371-78] | Шайба С24.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 3 | ППР-122.01.150 | Коромысло |
Загрузка ...
|
|
| 4 | ППР-122.14.130 | Штырь |
Загрузка ...
|
|
| 5 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 6 | ППР-122.01.462 | Планка |
Загрузка ...
|
|
| 7 | ППР-122.01.002А | Экран |
Загрузка ...
|
|
| 8 | ППР-122.01.010А | Рама |
Загрузка ...
|
|
| 9 | [Болт М6-6gх16.58.019 ГОСТ7798-70] | Болт М6-6gх16.58.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 10 | [Шайба 6Т.65Г.019 ГОСТ6402-70] | Шайба 6Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 11 | [Гайка М6-6Н.6.019 ГОСТ5915-70] | Гайка М6-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 12 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 13 | [Шайба С10х3.01.019 ГОСТ6958-78] | Шайба С10х3.01.019 ГОСТ6958-78 |
Загрузка ...
|
|
| 14 | ППР-122.01.601 | Втулка |
Загрузка ...
|
|
| 15 | ППР-122.10.007 | Трубка |
Загрузка ...
|
|
| 16 | [Болт М10-6gх80.88.019 ГОСТ7798-70] | Болт М10-6gх80.88.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 17 | ППР-122.01.370А | Болт |
Загрузка ...
|
|
| 18 | ППР-122.03.614 | Шайба |
Загрузка ...
|
|
| 19 | [Болт М12-6gх30.88.019 ГОСТ7798-70] | Болт М12-6gх30.88.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 20 | [Шайба 12Т.65Г.019 ГОСТ6402-70] | Шайба 12Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 21 | ППР-122.01.465 | Пластина |
Загрузка ...
|
|
| 22 | 1680208ЕК10Т2С17 | Подшипник ТУ37.006.084-90 |
Загрузка ...
|
|
| 23 | ППР-122.01.430А | Платформа |
Загрузка ...
|
|
| 24 | ППР-122.02.607 | Пружина |
Загрузка ...
|
|
| 25 | [Гайка М16-6Н.6.019 ГОСТ5915-70] | Гайка М16-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
