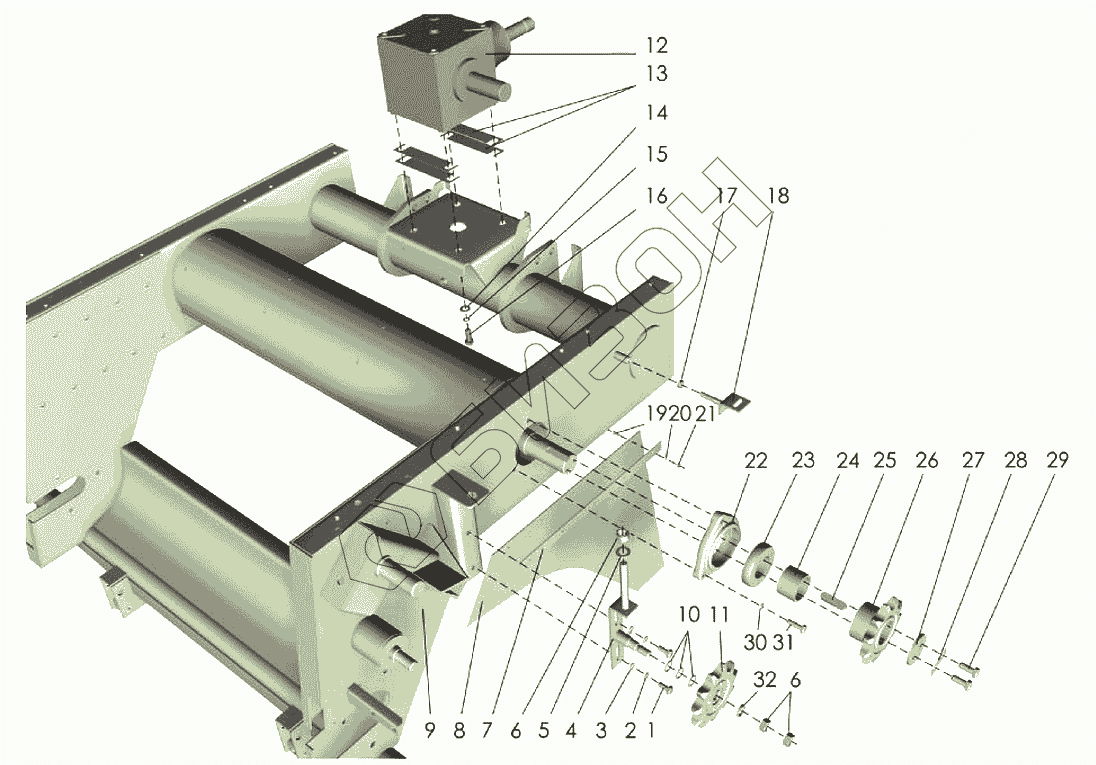

Графический каталог запасных частей к технике: Клевер ППР-120 "Pelikan". Рама (вид справа)
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Болт М10-6gх25.88.019 ГОСТ7798-70] | Болт М10-6gх25.88.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 2 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 3 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 4 | ППР-122.01.270 | Кронштейн |
Загрузка ...
|
|
| 5 | [Шайба С16.01.019 ГОСТ11371-78] | Шайба С16.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 6 | [Гайка М16-6Н.6.019 ГОСТ5915-70] | Гайка М16-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 7 | ППР-122.01.462 | Планка |
Загрузка ...
|
|
| 8 | ППР-122.01.002А | Экран |
Загрузка ...
|
|
| 9 | ППР-122.01.010А | Рама |
Загрузка ...
|
|
| 10 | ППР-122.01.805-01 | Кольцо |
Загрузка ...
|
|
| 11 | ППР-122.01.260 | Звездочка |
Загрузка ...
|
|
| 12 | 120-12.MON.R | Редуктор |
Загрузка ...
|
|
| 13 | ППР-122.01.463 | Прокладка |
Загрузка ...
|
|
| 14 | [Шайба С16.01.019 ГОСТ11371-78] | Шайба С16.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 15 | [Шайба 16Т.65Г.019 ГОСТ6402-70] | Шайба 16Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 16 | [Болт М16-6gх40.88.019 ГОСТ7798-70] | Болт М16-6gх40.88.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 17 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 18 | ППР-122.14.130 | Штырь |
Загрузка ...
|
|
| 19 | [Болт М6-6gх16.58.019 ГОСТ7798-70] | Болт М6-6gх16.58.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 20 | [Шайба 6Т.65Г.019 ГОСТ6402-70] | Шайба 6Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 21 | [Гайка М6-6Н.6.019 ГОСТ5915-70] | Гайка М6-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 22 | ППР-122.02.301 | Корпус подшипника |
Загрузка ...
|
|
| 23 | 1580211К1С17 | Подшипник ТУ37.006.084-90 |
Загрузка ...
|
|
| 24 | ППР-122.01.804-01 | Втулка |
Загрузка ...
|
|
| 25 | [Шпонка 2-16х10х56 ГОСТ23360-78] | Шпонка 2-16х10х56 ГОСТ23360-78 |
Загрузка ...
|
|
| 26 | ППР-122.01.300 | Звездочка |
Загрузка ...
|
|
| 27 | ППР-122.02.492 | Диск |
Загрузка ...
|
|
| 28 | ППР-122.02.493 | Шайба |
Загрузка ...
|
|
| 29 | [Болт М12-6gх30.88.35.019 ГОСТ7798-70] | Болт М12-6gх30.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 30 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 31 | [Болт М12-6gх25.88.019 ГОСТ7798-70] | Болт М12-6gх25.88.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 32 | ППР-122.01.805 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
