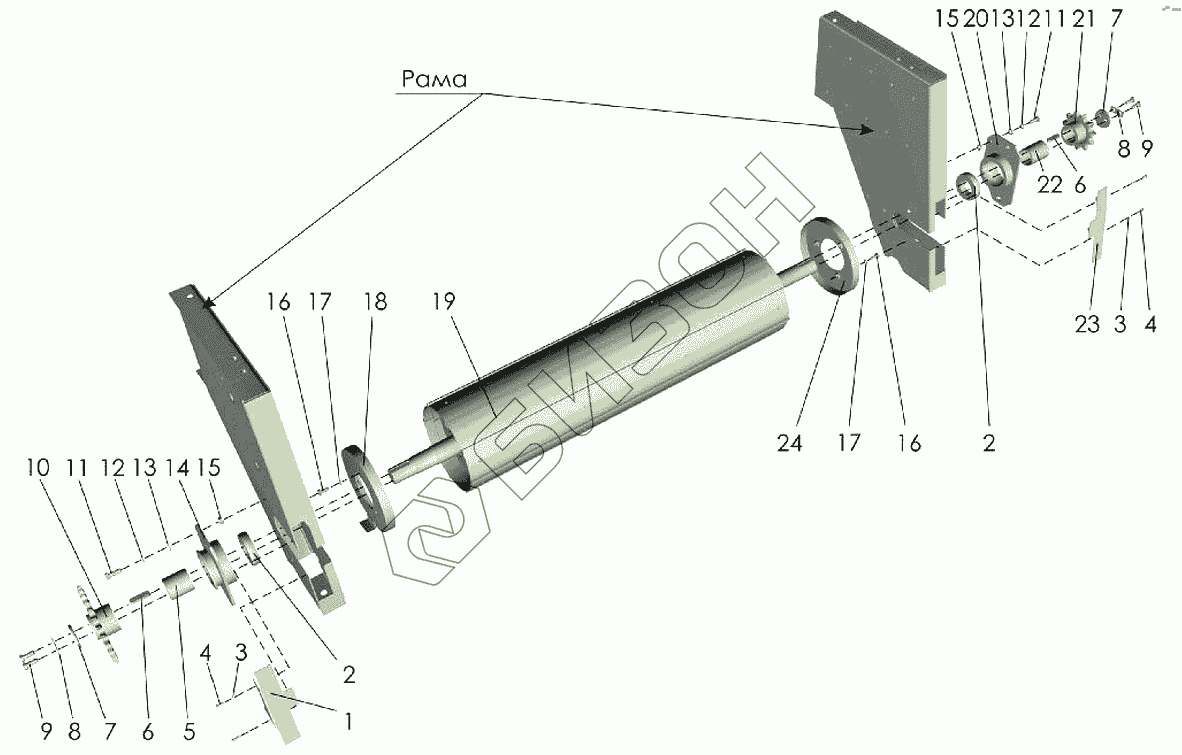

Графический каталог запасных частей к технике: Клевер ППР-120 "Pelikan". Валец
1
2
2
3
3
4
4
5
6
6
7
7
8
8
9
9
10
11
11
12
12
13
13
14
15
15
16
16
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ППР-122.01.464 | Крышка |
Загрузка ...
|
|
| 2 | 1580211К1С17 | Подшипник ТУ37.006.084-90 |
Загрузка ...
|
|
| 3 | [Шайба 6Т.65Г.019 ГОСТ6402-70] | Шайба 6Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 4 | [Болт М6-6gх16.58.019 ГОСТ7798-70] | Болт М6-6gх16.58.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 5 | ППР-122.01.815А | Втулка |
Загрузка ...
|
|
| 6 | [Шпонка 2-16х10х56 ГОСТ23360-78] | Шпонка 2-16х10х56 ГОСТ23360-78 |
Загрузка ...
|
|
| 7 | ППР-122.02.492 | Диск |
Загрузка ...
|
|
| 8 | ППР-122.02.493 | Шайба |
Загрузка ...
|
|
| 9 | [Болт М12-6gх30.88.019 ГОСТ7798-70] | Болт М12-6gх30.88.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 10 | ППР-122.01.540А | Звездочка |
Загрузка ...
|
|
| 11 | [Болт М12-6gх25.88.019 ГОСТ7798-70] | Болт М12-6gх25.88.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 12 | [Шайба 12Т.65Г.019 ГОСТ6402-70] | Шайба 12Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 13 | [Шайба С12.01.019 ГОСТ11371-78] | Шайба С12.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 14 | ППР-122.01.360 | Корпус подшипника |
Загрузка ...
|
|
| 15 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 16 | [Болт М10-6gх25.88.019 ГОСТ7798-70] | Болт М10-6gх25.88.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 17 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 18 | ППР-122.01.230-01 | Опора |
Загрузка ...
|
|
| 19 | ППР-122.01.120А | Валец |
Загрузка ...
|
|
| 20 | ППР-122.01.360-01 | Корпус подшипника |
Загрузка ...
|
|
| 21 | ППР-122.01.300 | Звездочка |
Загрузка ...
|
|
| 22 | ППР-122.01.814 | Втулка |
Загрузка ...
|
|
| 23 | ППР-122.01.464-01 | Крышка |
Загрузка ...
|
|
| 24 | ППР-122.01.230-02 | Опора |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
