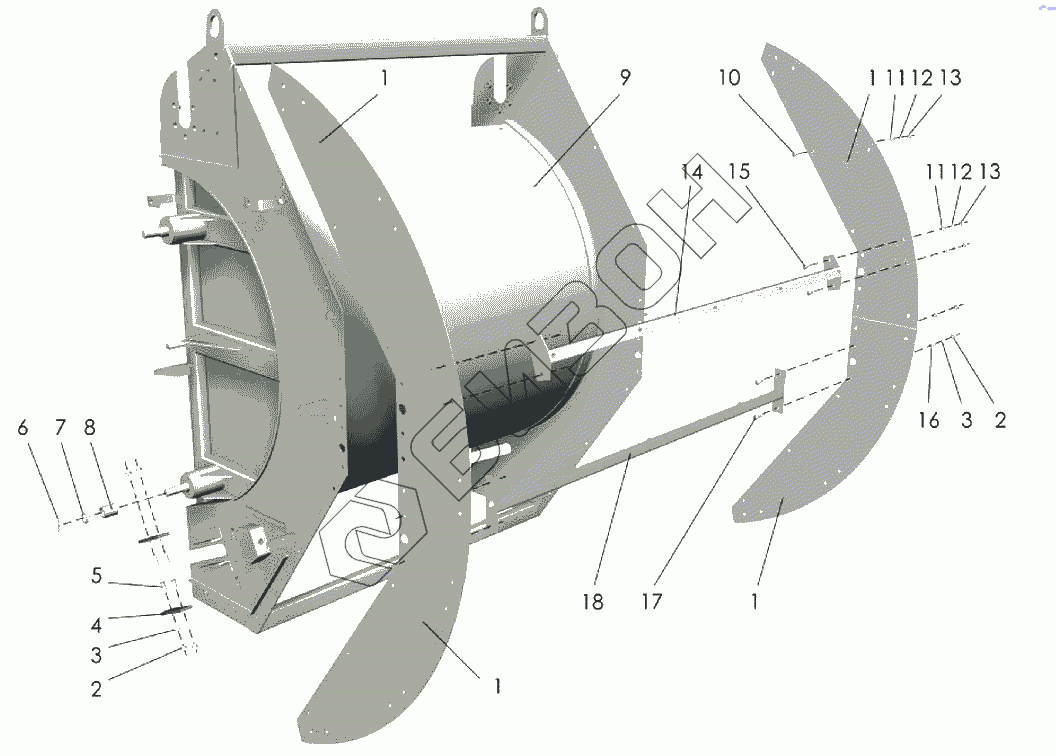

Графический каталог запасных частей к технике: Клевер ППР-120 "Pelikan". Рама задней камеры
1
1
1
2
2
3
3
3
4
5
6
7
8
9
10
11
11
12
12
13
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ППР-122.03.432 | Сектор |
Загрузка ...
|
|
| 2 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 3 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 4 | ППР-122.03.001 | Вкладыш |
Загрузка ...
|
|
| 5 | [Винт М10-6gх30.48.019 ГОСТ17475-80] | Винт М10-6gх30.48.019 ГОСТ17475-80 |
Загрузка ...
|
|
| 6 | [Шплинт 5х36 ГОСТ397-79] | Шплинт 5х36 ГОСТ397-79 |
Загрузка ...
|
|
| 7 | [Шайба 25.01.019 ГОСТ9649-78] | Шайба 25.01.019 ГОСТ9649-78 |
Загрузка ...
|
|
| 8 | ППР-122.03.811 | Втулка |
Загрузка ...
|
|
| 9 | ППР-122.03.010 | Рама |
Загрузка ...
|
|
| 10 | [Болт М8-6gх16.88.35.019 ГОСТ7798-70] | Болт М8-6gх16.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 11 | [Шайба С8.01.019 ГОСТ11371-78] | Шайба С8.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 12 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 13 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 14 | ППР-122.03.160 | Распорка |
Загрузка ...
|
|
| 15 | [Болт М8-6gх20.88.35.019 ГОСТ7798-70] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 16 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 17 | [Болт М10-6gх25.88.35.019 ГОСТ7798-70] | Болт М10-6gх25.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 18 | ППР-122.03.070 | Распорка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
