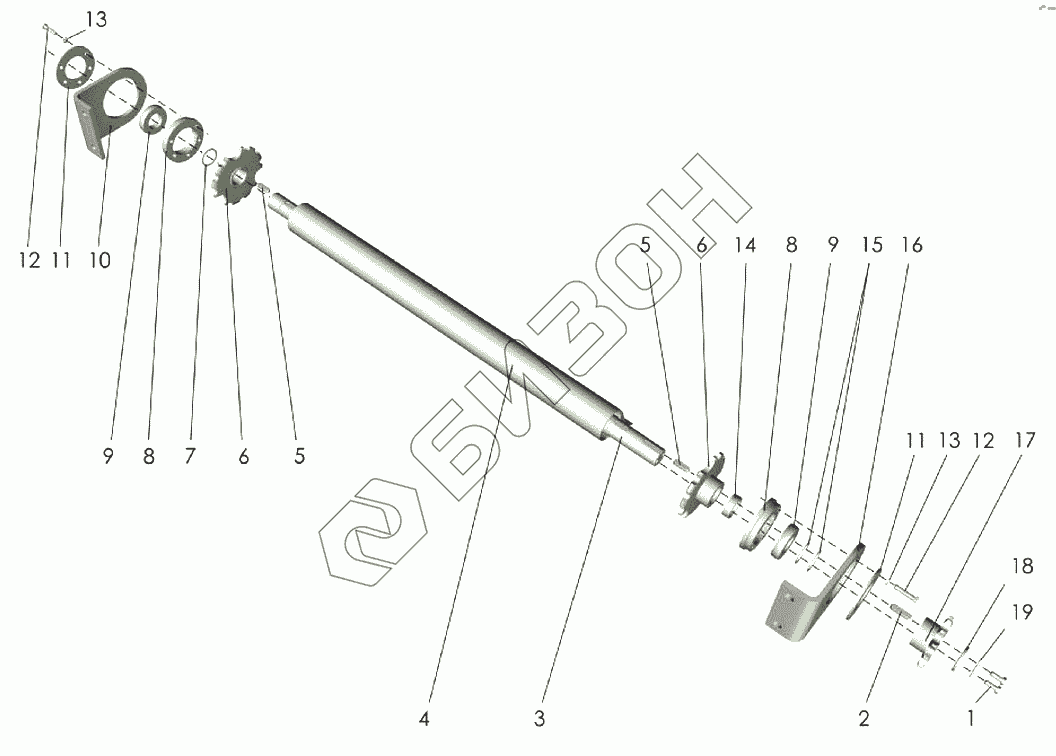

Графический каталог запасных частей к технике: Клевер ППР-120 "Pelikan". Вал ведущий
1
2
3
4
5
5
6
6
7
8
8
9
9
10
11
11
12
12
13
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Болт М12-6gх30.88.35.019 ГОСТ7798-70] | Болт М12-6gх30.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 2 | [Шпонка 2-16х10х50 ГОСТ23360-78] | Шпонка 2-16х10х50 ГОСТ23360-78 |
Загрузка ...
|
|
| 3 | ППР-122.03.606 | Вал |
Загрузка ...
|
|
| 4 | ППР-122.03.060 | Ограждение |
Загрузка ...
|
|
| 5 | [Шпонка 16х10х50 ГОСТ23360-78] | Шпонка 16х10х50 ГОСТ23360-78 |
Загрузка ...
|
|
| 6 | ППР-122.03.050 | Звездочка |
Загрузка ...
|
|
| 7 | [Кольцо В55 ГОСТ13942-86] | Кольцо В55 ГОСТ13942-86 |
Загрузка ...
|
|
| 8 | ППР-122.03.604 | Корпус подшипника |
Загрузка ...
|
|
| 9 | 1580211К1С17 | Подшипник ТУ37.006.084-90 |
Загрузка ...
|
|
| 10 | ППР-122.03.418А | Кронштейн |
Загрузка ...
|
|
| 11 | ППР-122.03.422 | Кольцо |
Загрузка ...
|
|
| 12 | [Болт М12-6gх55.88.35.019 ГОСТ7798-70] | Болт М12-6gх55.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 13 | [Шайба 12Т.65Г.019 ГОСТ6402-70] | Шайба 12Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 14 | ППР-122.03.808 | Втулка |
Загрузка ...
|
|
| 15 | ППР-122.03.805 | Кольцо |
Загрузка ...
|
|
| 16 | ППР-122.03.418А-01 | Кронштейн |
Загрузка ...
|
|
| 17 | ППР-122.01.300 | Звездочка |
Загрузка ...
|
|
| 18 | ППР-122.02.492 | Диск |
Загрузка ...
|
|
| 19 | ППР-122.02.493 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
