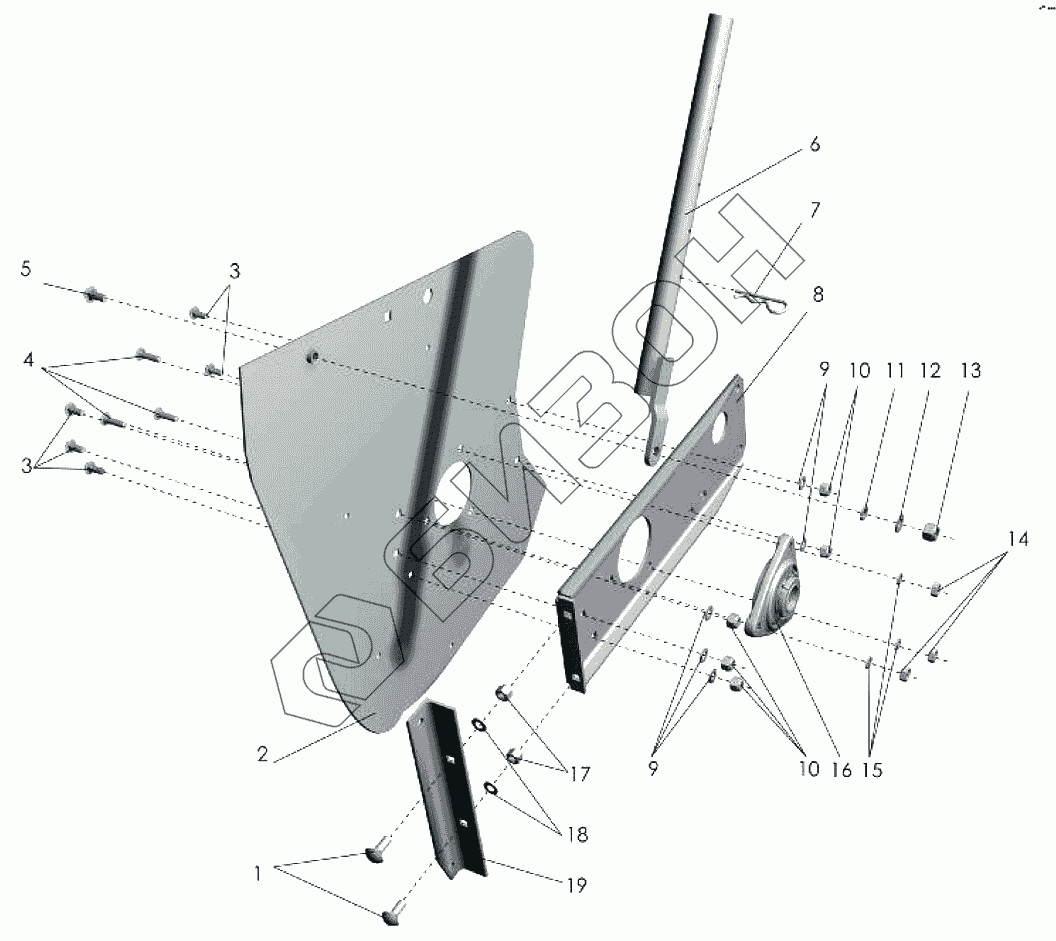

Графический каталог запасных частей к технике: Клевер ППТ-041 "Tukan". Боковина левая
1
2
3
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Болт М10х25 ТУ23.4617472.06-91] | Болт М10х25 ТУ23.4617472.06-91 |
Загрузка ...
|
|
| 2 | ППТ-041.06.405 | Боковина |
Загрузка ...
|
|
| 3 | [Болт М10х25 ТУ23.4617472.06-91] | Болт М10х25 ТУ23.4617472.06-91 |
Загрузка ...
|
|
| 4 | [Болт М10х40 ТУ23.4617472.06-91] | Болт М10х40 ТУ23.4617472.06-91 |
Загрузка ...
|
|
| 5 | [Болт М12х30 ТУ23.4617472.06-91] | Болт М12х30 ТУ23.4617472.06-91 |
Загрузка ...
|
|
| 6 | ППТ-041.06.120 | Рычаг |
Загрузка ...
|
|
| 7 | 2.5,6х110.019 | Шплинт ОСТ 23.2.2-79 |
Загрузка ...
|
|
| 8 | ППТ-041.06.402 | Швеллер |
Загрузка ...
|
|
| 9 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 10 | [Гайка М10-6g ТУ23.4617472.018-92] | Гайка М10-6g ТУ23.4617472.018-92 |
Загрузка ...
|
|
| 11 | [Шайба 12Т.65Г.019 ГОСТ6402-70] | Шайба 12Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 12 | [Шайба С12х2.01.019 ГОСТ11371-78] | Шайба С12х2.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 13 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 14 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 15 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 16 | Н.027.01.050 | Опора |
Загрузка ...
|
|
| 17 | [Гайка М10-6g ТУ23.4617472.018-92] | Гайка М10-6g ТУ23.4617472.018-92 |
Загрузка ...
|
|
| 18 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 19 | ППТ-041.06.702 | Уголок |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
