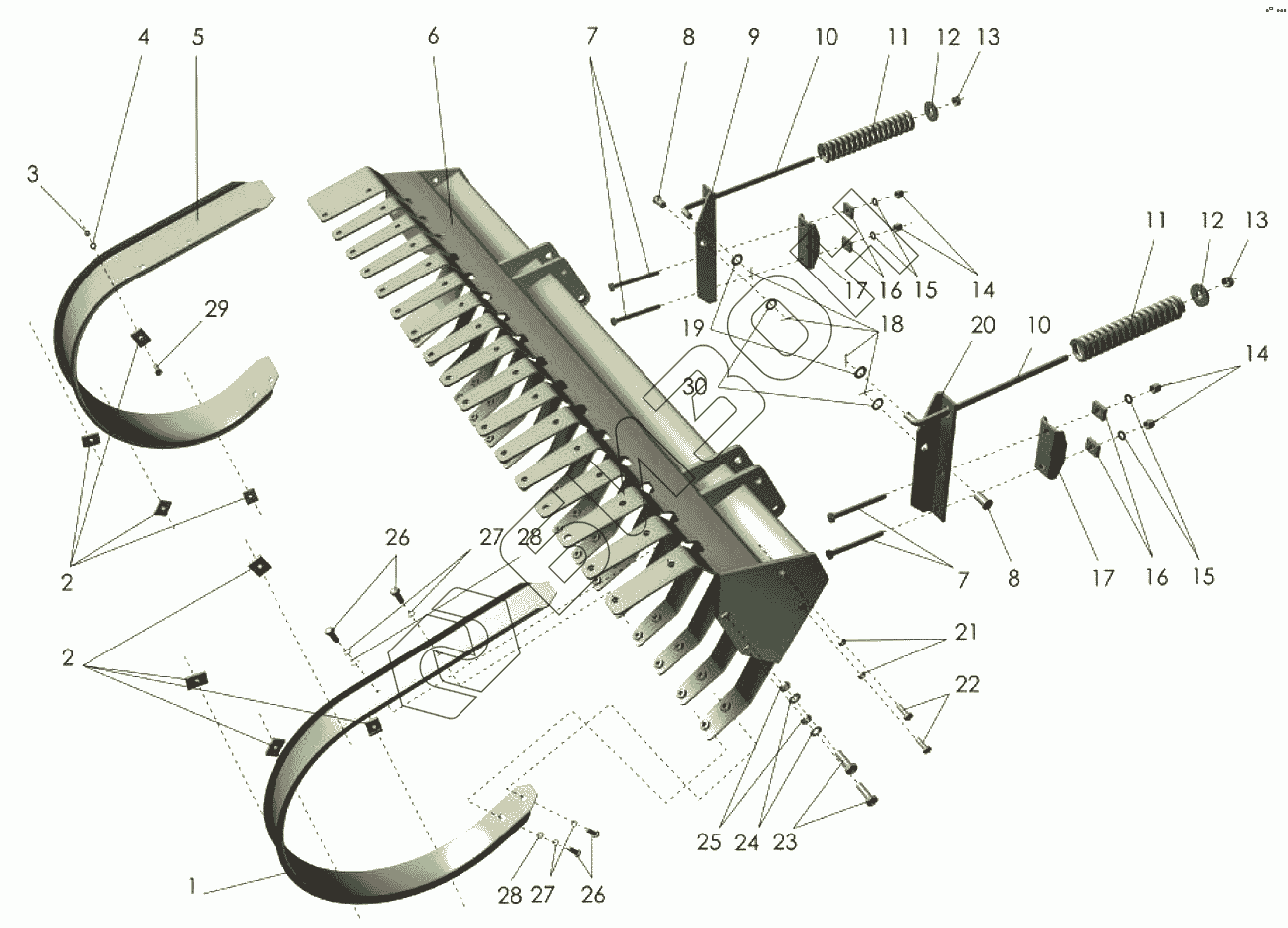

Графический каталог запасных частей к технике: Клевер ППТ-041 "Tukan". Каркас и скаты
1
2
2
3
4
5
6
7
7
8
8
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
17
18
19
20
21
22
23
24
25
26
26
27
27
28
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ППТ-041.06.411 | Скат |
Загрузка ...
|
|
| 2 | ППТ-041.06.110 | Кронштейн |
Загрузка ...
|
|
| 3 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 4 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 5 | ППТ-041.06.412 | Скат |
Загрузка ...
|
|
| 6 | ППТ-041.06.030 | Каркас |
Загрузка ...
|
|
| 7 | [Болт М12-6gх120.88.35.019 ГОСТ7796-70] | Болт М12-6gх120.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 8 | [Ось 6-16h12х55.35.Ц9хр ГОСТ9650-80] | Ось 6-16h12х55.35.Ц9хр ГОСТ9650-80 |
Загрузка ...
|
|
| 9 | ППТ-041.00.050 | Кронштейн |
Загрузка ...
|
|
| 10 | ППТ-041.00.601 | Тяга |
Загрузка ...
|
|
| 11 | ППТ-041.00.602 | Пружина |
Загрузка ...
|
|
| 12 | ППТ-041.00.060 | Упор |
Загрузка ...
|
|
| 13 | [Гайка М14-6Н.6.019 ГОСТ5915-70] | Гайка М14-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 14 | [Гайка М12-6Н ТУ23.4617472.08-92] | Гайка М12-6Н ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 15 | [Шайба С.10х2.01.019 ГОСТ11371-78] | Шайба С.10х2.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 16 | ППТ-041.00.408 | Шайба |
Загрузка ...
|
|
| 17 | ППТ-041.00.401 | Планка |
Загрузка ...
|
|
| 18 | [Шплинт 4х28.019 ГОСТ397-79] | Шплинт 4х28.019 ГОСТ397-79 |
Загрузка ...
|
|
| 19 | [Шайба С.14х3.01.019 ГОСТ11371-78] | Шайба С.14х3.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 20 | ППТ-041.00.050-01 | Кронштейн |
Загрузка ...
|
|
| 21 | [Гайка М12-6Н ТУ23.4617472.08-92] | Гайка М12-6Н ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 22 | [Болт М12-6gх30.88.35.019 ГОСТ7796-70] | Болт М12-6gх30.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 23 | [Болт М12х35 ТУ23.4617472.06-91] | Болт М12х35 ТУ23.4617472.06-91 |
Загрузка ...
|
|
| 24 | [Шайба С12х2.01.019 ГОСТ11371-78] | Шайба С12х2.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 25 | [Гайка М12-6Н ТУ23.4617472.08-92] | Гайка М12-6Н ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 26 | [Болт М8-6gх20.88.35.019 ГОСТ7798-70] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 27 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 28 | [Шайба С8х2.01.019 ГОСТ11371-78] | Шайба С8х2.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 29 | [Болт М8-6gх25.88.35.019 ГОСТ7796-70] | Болт М8-6gх25.88.35.019 ГОСТ7796-70 |
Загрузка ...
|
|
| 30 | [Шайба 16.01.019 ГОСТ10450-78] | Шайба 16.01.019 ГОСТ10450-78 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
