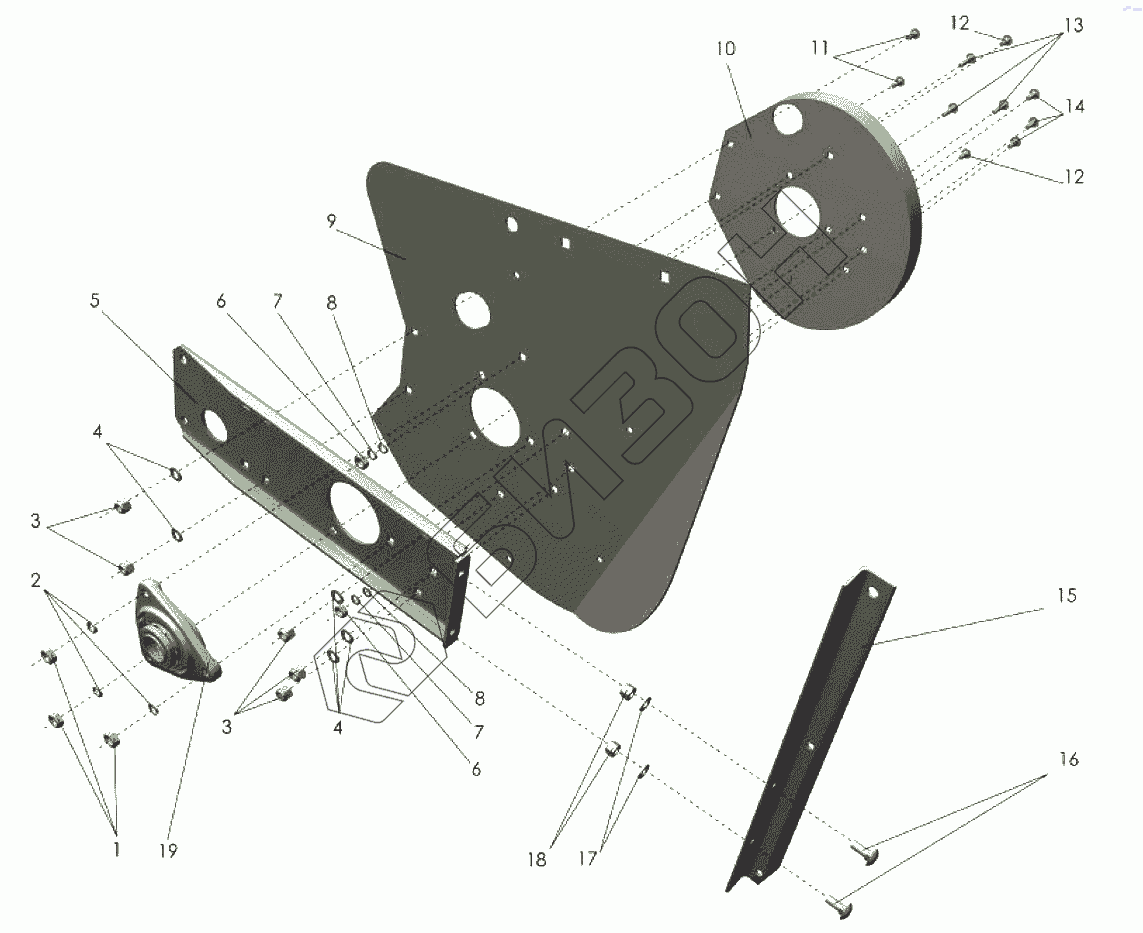

Графический каталог запасных частей к технике: Клевер ППТ-041 "Tukan". Боковина правая

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
4
4
5
6
6
7
7
8
8
9
10
11
12
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 [Гайка М10-6Н.6.019 ГОСТ5915-70] Гайка М10-6Н.6.019 ГОСТ5915-70
Загрузка ...
2 [Шайба 10Т.65Г.019 ГОСТ6402-70] Шайба 10Т.65Г.019 ГОСТ6402-70
Загрузка ...
3 [Гайка М10-6g ТУ23.4617472.018-92] Гайка М10-6g ТУ23.4617472.018-92
Загрузка ...
4 [Шайба С10.01.019 ГОСТ11371-78] Шайба С10.01.019 ГОСТ11371-78
Загрузка ...
5 ППТ-041.06.402 Швеллер
Загрузка ...
6 [Гайка М10-6Н.6.019 ГОСТ5915-70] Гайка М10-6Н.6.019 ГОСТ5915-70
Загрузка ...
7 [Шайба 10Т.65Г.019 ГОСТ6402-70] Шайба 10Т.65Г.019 ГОСТ6402-70
Загрузка ...
8 [Шайба С10.01.019 ГОСТ11371-78] Шайба С10.01.019 ГОСТ11371-78
Загрузка ...
9 ППТ-041.06.405-01 Боковина
Загрузка ...
10 ППТ-041.06.070 Дорожка беговая
Загрузка ...
11 [Болт М10х30 ТУ23.4617472.06-91] Болт М10х30 ТУ23.4617472.06-91
Загрузка ...
12 [Болт М10х25 ТУ23.4617472.06-91] Болт М10х25 ТУ23.4617472.06-91
Загрузка ...
13 [Болт М10х45 ТУ23.4617472.06-91] Болт М10х45 ТУ23.4617472.06-91
Загрузка ...
14 [Болт М10х25 ТУ23.4617472.06-91] Болт М10х25 ТУ23.4617472.06-91
Загрузка ...
15 ППТ-041.06.701 Уголок
Загрузка ...
16 [Болт М10х25 ТУ23.4617472.06-91] Болт М10х25 ТУ23.4617472.06-91
Загрузка ...
17 [Шайба С10.01.019 ГОСТ11371-78] Шайба С10.01.019 ГОСТ11371-78
Загрузка ...
18 [Гайка М10-6g ТУ23.4617472.018-92] Гайка М10-6g ТУ23.4617472.018-92
Загрузка ...
19 Н.027.01.050 Опора
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
