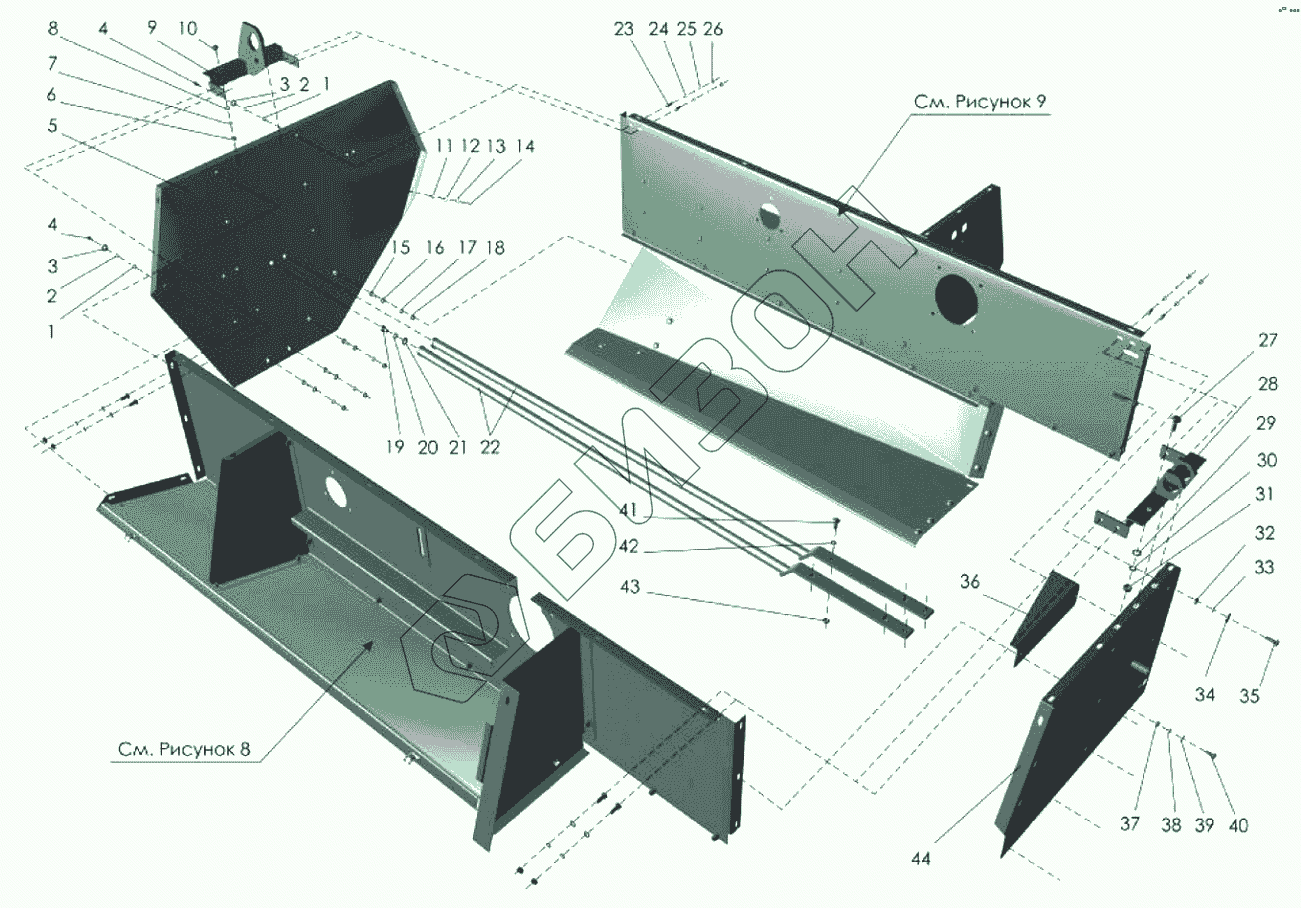

Графический каталог запасных частей к технике: Клевер ППТ-041 "Tukan". Корпус граблин
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 2 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 3 | [Шайба С8х2.01.019 ГОСТ6958-78] | Шайба С8х2.01.019 ГОСТ6958-78 |
Загрузка ...
|
|
| 4 | [Болт М8-6gх20.88.35.019 ГОСТ7798-70] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 5 | ППТ-041.01.436 | Боковина |
Загрузка ...
|
|
| 6 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 7 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 8 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 9 | ППТ-041.01.470 | Упор |
Загрузка ...
|
|
| 10 | [Болт М10х25.46.019 ГОСТ7802-81] | Болт М10х25.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 11 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 12 | [Шайба С8х2.01.019 ГОСТ6958-78] | Шайба С8х2.01.019 ГОСТ6958-78 |
Загрузка ...
|
|
| 13 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 14 | [Болт М8-6gх20.88.35.019 ГОСТ7798-70] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 15 | [Болт М10-6gх25.88.35.019 ГОСТ7798-70] | Болт М10-6gх25.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 16 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 17 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 18 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 19 | [Болт М12-6gх20.88.35.019 ГОСТ7798-70] | Болт М12-6gх20.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 20 | [Шайба 12Т.65Г.019 ГОСТ6402-70] | Шайба 12Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 21 | [Шайба С12.01.019 ГОСТ11371-78] | Шайба С12.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 22 | ППТ-041.01.530 | Тяга |
Загрузка ...
|
|
| 23 | [Болт М8-6gх20.88.35.019 ГОСТ7798-70] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 24 | [Шайба С8х1,4.01.019 ГОСТ11371-78] | Шайба С8х1,4.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 25 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 26 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 27 | [Болт М10х25.46.019 ГОСТ7802-81] | Болт М10х25.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 28 | ППТ-041.01.460 | Кронштейн |
Загрузка ...
|
|
| 29 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 30 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 31 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 32 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 33 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 34 | [Шайба С10.01.019 ГОСТ11371-78] | Шайба С10.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 35 | [Болт М10-6gх25.88.35.019 ГОСТ7798-70] | Болт М10-6gх25.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 36 | ППТ-041.01.497 | Кронштейн |
Загрузка ...
|
|
| 37 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 38 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 39 | [Шайба С8х2.01.019 ГОСТ6958-78] | Шайба С8х2.01.019 ГОСТ6958-78 |
Загрузка ...
|
|
| 40 | [Болт М8-6gх20.88.35.019 ГОСТ7798-70] | Болт М8-6gх20.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 41 | [Болт М10х30.46.019 ГОСТ7802-81] | Болт М10х30.46.019 ГОСТ7802-81 |
Загрузка ...
|
|
| 42 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 43 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 44 | ППТ-041.01.400 | Боковина |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
