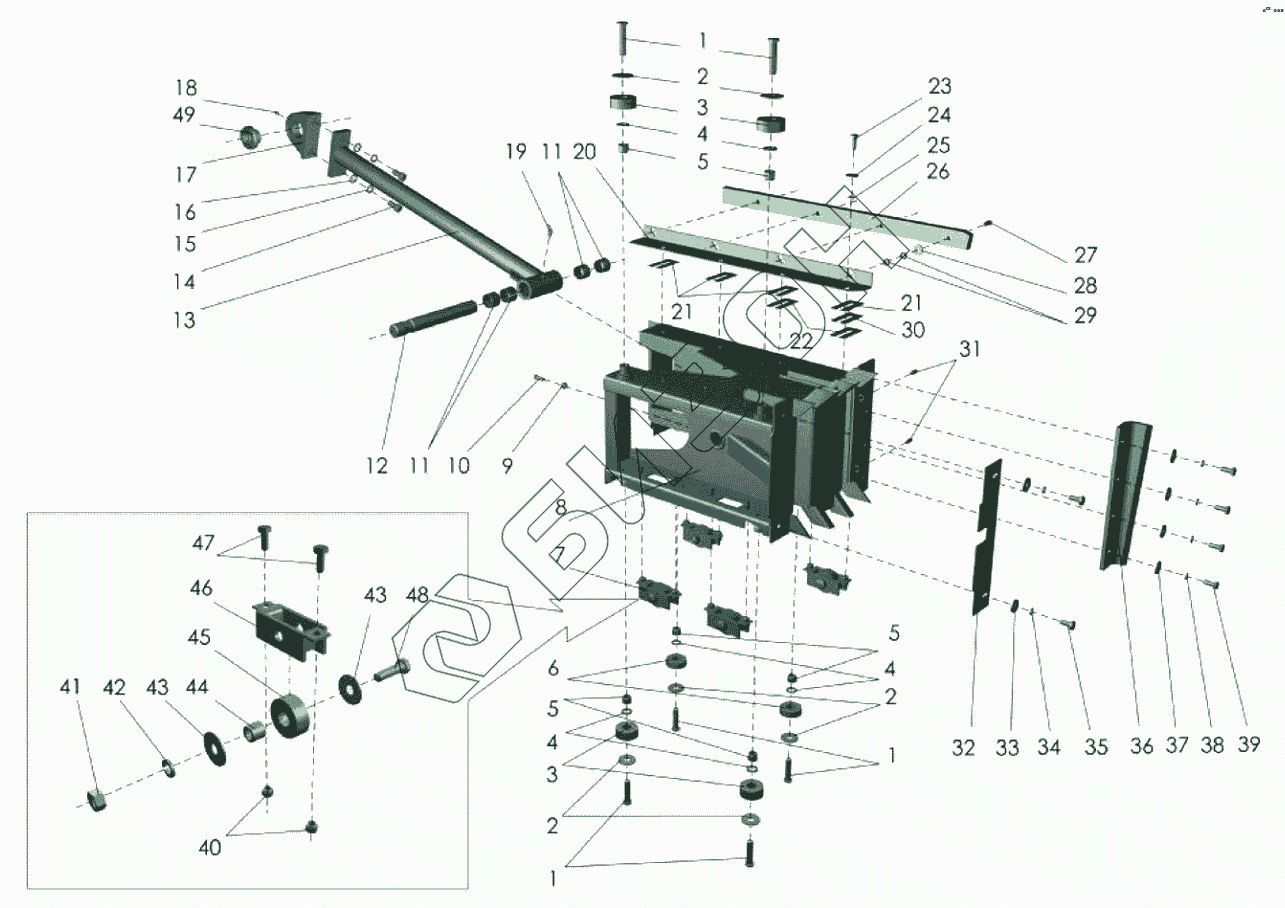

Графический каталог запасных частей к технике: Клевер ППТ-041 "Tukan". Поршень
1
1
1
2
2
2
3
3
4
4
4
5
5
5
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ППТ-041.03.608 | Болт |
Загрузка ...
|
|
| 2 | ППТ-041.03.427 | Опора |
Загрузка ...
|
|
| 3 | 180605 | Подшипник ГОСТ8882-75 |
Загрузка ...
|
|
| 4 | [Шайба М16х3.01.019 ГОСТ11371-78] | Шайба М16х3.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 5 | [Гайка М16-6Н ТУ23.4617472.08-92] | Гайка М16-6Н ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 6 | 180305 | Подшипник ГОСТ8882-75 |
Загрузка ...
|
|
| 7 | ППТ-041.03.060 | Опора |
Загрузка ...
|
|
| 8 | ППТ-041.03.010 | Каркас |
Загрузка ...
|
|
| 9 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 10 | [Винт М10-6gх25.22Н.019 ГОСТ1485-84] | Винт М10-6gх25.22Н.019 ГОСТ1485-84 |
Загрузка ...
|
|
| 11 | 3530КU | Втулка ГОСТ28773-90 |
Загрузка ...
|
|
| 12 | ППТ-041.03.605 | Вал |
Загрузка ...
|
|
| 13 | ППТ-041.03.090 | Тяга |
Загрузка ...
|
|
| 14 | [Болт М16-6gх35.88.35.019 ГОСТ7798-70] | Болт М16-6gх35.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 15 | [Шайба 16Т.65Г.019 ГОСТ6402-70] | Шайба 16Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 16 | [Шайба С16х1,4.01.019 ГОСТ11371-78] | Шайба С16х1,4.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 17 | ППТ-041.02.306 | Опора |
Загрузка ...
|
|
| 18 | [Масленка 1.2.Ц6хр ГОСТ19853-74] | Масленка 1.2.Ц6хр ГОСТ19853-74 |
Загрузка ...
|
|
| 19 | [Масленка 2.2.45.Ц6хр ГОСТ19853-74] | Масленка 2.2.45.Ц6хр ГОСТ19853-74 |
Загрузка ...
|
|
| 20 | ППТ-041.03.425А | Уголок |
Загрузка ...
|
|
| 21 | ППТ-041.03.423 | Прокладка |
Загрузка ...
|
|
| 22 | ППТ-041.03.423-02 | Прокладка |
Загрузка ...
|
|
| 23 | [Болт М10-6gх30.58 ГОСТ7798-70] | Болт М10-6gх30.58 ГОСТ7798-70 |
Загрузка ...
|
|
| 24 | [Шайба С10х3.01.019 ГОСТ6958-78] | Шайба С10х3.01.019 ГОСТ6958-78 |
Загрузка ...
|
|
| 25 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 26 | ППТ-041.03.001А | Направляющая |
Загрузка ...
|
|
| 27 | [Болт М10х35 ТУ23.4617472.06-91] | Болт М10х35 ТУ23.4617472.06-91 |
Загрузка ...
|
|
| 28 | [Шайба С10х3.01.019 ГОСТ6958-78] | Шайба С10х3.01.019 ГОСТ6958-78 |
Загрузка ...
|
|
| 29 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 30 | ППТ-041.03.423-01 | Прокладка |
Загрузка ...
|
|
| 31 | [Винт М10-6gх25.22Н.019 ГОСТ1485-84] | Винт М10-6gх25.22Н.019 ГОСТ1485-84 |
Загрузка ...
|
|
| 32 | ППТ-041.03.426 | Пластина |
Загрузка ...
|
|
| 33 | [Шайба С10х3.01.019 ГОСТ6958-78] | Шайба С10х3.01.019 ГОСТ6958-78 |
Загрузка ...
|
|
| 34 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 35 | [Болт М10-6gх25.88.35.019 ГОСТ7798-70] | Болт М10-6gх25.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 36 | ППТ-041.03.419А | Нож |
Загрузка ...
|
|
| 37 | [Шайба С10х3.01.019 ГОСТ6958-78] | Шайба С10х3.01.019 ГОСТ6958-78 |
Загрузка ...
|
|
| 38 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 39 | [Болт М10-6gх25.88.35.019 ГОСТ7798-70] | Болт М10-6gх25.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 40 | [Гайка М10-6Н ТУ23.4617472.08-92] | Гайка М10-6Н ТУ23.4617472.08-92 |
Загрузка ...
|
|
| 41 | [Гайка М16-6Н.6.019 ГОСТ5915-70] | Гайка М16-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 42 | [Шайба 16Т.65Г.019 ГОСТ6402-70] | Шайба 16Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 43 | ППТ-041.03.427 | Опора |
Загрузка ...
|
|
| 44 | ППТ-041.03.604 | Втулка |
Загрузка ...
|
|
| 45 | 180605 | Подшипник ГОСТ8882-75 |
Загрузка ...
|
|
| 46 | ППТ-041.03.070 | Опора |
Загрузка ...
|
|
| 47 | [Болт М10-6gх25.88.35.019 ГОСТ7798-70] | Болт М10-6gх25.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 48 | [Болт М16-6gх60.88.35.019 ГОСТ7798-70] | Болт М16-6gх60.88.35.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 49 | 480210 | Подшипник ГОСТ24850-81 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
