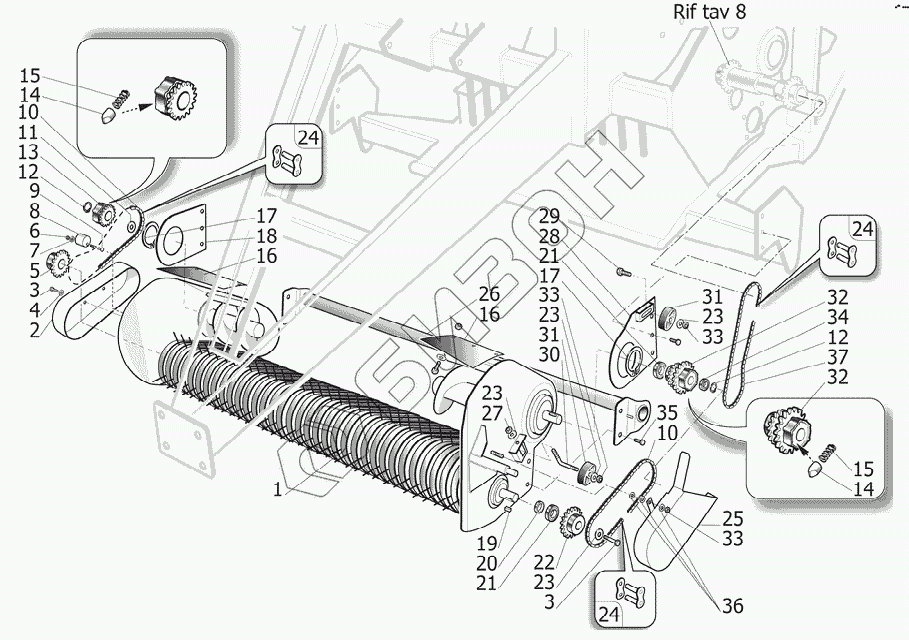

Графический каталог запасных частей к технике: Клевер ППТ-1270 "Tukan Max". Таблица 14
1
2
3
3
4
5
6
7
8
9
10
10
11
12
12
13
14
14
15
15
16
16
17
17
18
19
20
21
21
22
23
23
23
23
24
24
24
25
26
27
28
29
30
31
31
32
32
33
33
33
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | SR03020A | Адаптер |
Загрузка ...
|
|
| 2 | SR02720E | Стоика |
Загрузка ...
|
|
| 3 | NVTES10020G8TZ | Болт |
Загрузка ...
|
|
| 4 | NRCINM10/30X25Z | Шайба |
Загрузка ...
|
|
| 5 | SP30363A-01 | Шестерня |
Загрузка ...
|
|
| 6 | SR03020A-1/025 | Муфта |
Загрузка ...
|
|
| 7 | SR03020A-1/028 | Шайба |
Загрузка ...
|
|
| 8 | SR03020A-1/018 | Натяжитель цепи |
Загрузка ...
|
|
| 9 | SR03020A-1/032 | Болт |
Загрузка ...
|
|
| 10 | FCRM0402S054GF | Цепь |
Загрузка ...
|
|
| 11 | NRSPS30/42X10A | Шайба |
Загрузка ...
|
|
| 12 | NAESEEG-E0030A | Стопорное кольцо |
Загрузка ...
|
|
| 13 | SR03026A | Фрикционная муфта |
Загрузка ...
|
|
| 14 | SR02201A | Храповый механизм |
Загрузка ...
|
|
| 15 | SP31185C-01 | Пружина |
Загрузка ...
|
|
| 16 | SR03840B | Защита |
Загрузка ...
|
|
| 17 | NAESEEG-E0150A | Стопорное кольцо |
Загрузка ...
|
|
| 18 | SR02725A | Крепление |
Загрузка ...
|
|
| 19 | NCHA08X07X025A | Шпонка |
Загрузка ...
|
|
| 20 | SR01257A | Прокладочная шайба |
Загрузка ...
|
|
| 21 | FCURRS006006-S | Вкладыш |
Загрузка ...
|
|
| 22 | SR03027B | Фрикционная муфта |
Загрузка ...
|
|
| 23 | NRONM10/40X30N | Шайба |
Загрузка ...
|
|
| 24 | FCRGIUNZ-0402S | Соединение |
Загрузка ...
|
|
| 25 | SR02617B | Стоика |
Загрузка ...
|
|
| 26 | SR03017A | Шпиндель |
Загрузка ...
|
|
| 27 | NDADESM0010G6N | Муфта |
Загрузка ...
|
|
| 28 | SR02726A-01 | Крепление |
Загрузка ...
|
|
| 29 | NVTTL10080G8PN | Болт |
Загрузка ...
|
|
| 30 | SR03028A | Тяга |
Загрузка ...
|
|
| 31 | FTCAT-OVAL-P3P | Натяжитель цепи |
Загрузка ...
|
|
| 32 | SR02740A | Фрикционная муфта |
Загрузка ...
|
|
| 33 | NDADESMAB10G6Z | Гайка |
Загрузка ...
|
|
| 35 | NVTES12045G8TN | Болт |
Загрузка ...
|
|
| 36 | NRONC10/23X25Z | Шайба |
Загрузка ...
|
|
| 37 | FCRM0402S084GF | Цепь |
Загрузка ...
|
|
| 345 | FCURRS006008-S | Подшипник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
