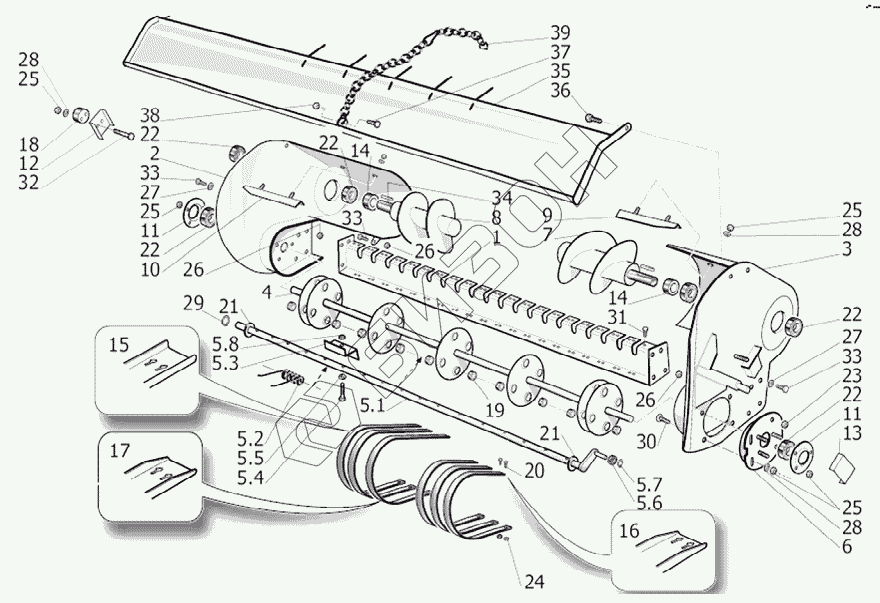

Графический каталог запасных частей к технике: Клевер ППТ-1270 "Tukan Max". Таблица 15
1
2
3
4
5.1
5.2
5.3
5.4
5.5
5.6
5.7
5.8
6
7
8
9
10
11
11
12
13
14
14
15
16
17
18
19
20
21
21
22
22
22
22
22
23
24
25
25
25
25
26
26
26
27
27
28
28
28
29
30
31
32
33
33
33
34
35
36
37
38
39
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | SR03020A-1/001 | Рама |
Загрузка ...
|
|
| 2 | SR03020A-1/002 | Планка |
Загрузка ...
|
|
| 3 | SR03020A-1/003 | Планка |
Загрузка ...
|
|
| 4 | SR03020A-1/004 | Шпиндель |
Загрузка ...
|
|
| 5.1 | SR03020A-1/005.1 | Трубка |
Загрузка ...
|
|
| 5.2 | SR03020A-1/005.2 | Пружина |
Загрузка ...
|
|
| 5.3 | SR03020A-1/005.3 | Планка |
Загрузка ...
|
|
| 5.4 | SR03020A-1/005.4 | Болт |
Загрузка ...
|
|
| 5.5 | SR03020A-1/005.5 | Шайба |
Загрузка ...
|
|
| 5.6 | SR03020A-1/005.6 | Диск |
Загрузка ...
|
|
| 5.7 | SR03020A-1/005.7 | Стопорное кольцо |
Загрузка ...
|
|
| 5.8 | SR03020A-1/005.8 | Муфта |
Загрузка ...
|
|
| 6 | SR03020A-1/006 | Кулачковый диск |
Загрузка ...
|
|
| 7 | SR03020A-1/007 | Шнек |
Загрузка ...
|
|
| 8 | SR03020A-1/008 | Шнек |
Загрузка ...
|
|
| 9 | SR03020A-1/009 | Скрепер |
Загрузка ...
|
|
| 10 | SR03020A-1/010 | Скрепер |
Загрузка ...
|
|
| 11 | SR03020A-1/011 | Крепление |
Загрузка ...
|
|
| 12 | SR03020A-1/012 | Крепление |
Загрузка ...
|
|
| 13 | SR03020A-1/013 | Крепление |
Загрузка ...
|
|
| 14 | SR03020A-1/014 | Прокладочная шайба |
Загрузка ...
|
|
| 15 | SR03020A-FGN | Накладка |
Загрузка ...
|
|
| 16 | SR03020A-FLC | Накладка |
Загрузка ...
|
|
| 17 | SR03020A-FLS | Накладка |
Загрузка ...
|
|
| 18 | SR03020A-1/018 | Натяжитель цепи |
Загрузка ...
|
|
| 19 | SR03020A-1/019 | Втулка |
Загрузка ...
|
|
| 20 | SR03020A-1/020 | Болт |
Загрузка ...
|
|
| 21 | SR03020A-1/021 | Шайба |
Загрузка ...
|
|
| 22 | SR03020A-1/022 | Вкладыш |
Загрузка ...
|
|
| 23 | SR03020A-1/023 | Смазчик |
Загрузка ...
|
|
| 24 | SR03020A-1/024 | Муфта |
Загрузка ...
|
|
| 25 | SR03020A-1/025 | Муфта |
Загрузка ...
|
|
| 26 | SR03020A-1/026 | Муфта |
Загрузка ...
|
|
| 27 | SR03020A-1/027 | Шайба |
Загрузка ...
|
|
| 28 | SR03020A-1/028 | Шайба |
Загрузка ...
|
|
| 29 | SR03020A-1/029 | Стопорное кольцо |
Загрузка ...
|
|
| 30 | SR03020A-1/030 | Болт |
Загрузка ...
|
|
| 31 | SR03020A-1/031 | Болт |
Загрузка ...
|
|
| 32 | SR03020A-1/032 | Болт |
Загрузка ...
|
|
| 33 | SR03020A-1/033 | Болт |
Загрузка ...
|
|
| 34 | NCHA08X07X025A | Шпонка |
Загрузка ...
|
|
| 35 | SR03803A | Планка |
Загрузка ...
|
|
| 36 | NVTES12040G8PZ | Болт |
Загрузка ...
|
|
| 37 | NVTES10030G8PZ | Болт |
Загрузка ...
|
|
| 38 | NDADESMAB10G6Z | Гайка |
Загрузка ...
|
|
| 39 | FCGE21L42X23ZB | Цепь |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
