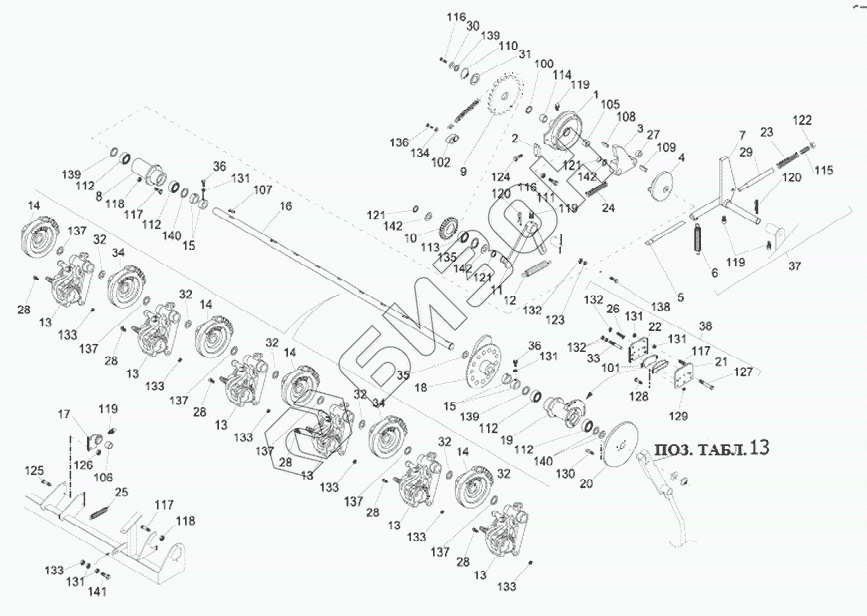

Графический каталог запасных частей к технике: Клевер ППТ-1270 "Tukan Max". Таблица 19
1
2
3
4
5
6
7
8
9
10
11
12
13
13
13
13
13
13
14
14
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
28
28
28
28
29
30
31
32
32
32
32
32
32
33
34
34
35
36
36
37
38
100
101
105
106
107
108
109
110
111
112
112
112
112
113
114
115
116
116
117
117
117
118
118
119
119
119
119
120
120
121
121
121
122
123
124
125
126
127
128
129
130
131
131
131
131
131
132
132
132
133
133
133
133
133
133
133
135
136
137
137
137
137
137
137
138
139
139
139
140
140
141
142
142
142
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | SR01504A | Связующий барабан |
Загрузка ...
|
|
| 2 | SR01505A | Фиксатор |
Загрузка ...
|
|
| 3 | SR01605A | Храповыи механизм |
Загрузка ...
|
|
| 4 | SR01509A | Кулачковый диск |
Загрузка ...
|
|
| 5 | SR03140A | Фиксатор |
Загрузка ...
|
|
| 6 | SP30151A | Пружина |
Загрузка ...
|
|
| 7 | SR02208A | Рычаг |
Загрузка ...
|
|
| 8 | SR02655A | Крепление |
Загрузка ...
|
|
| 9 | SR01530A | Обод |
Загрузка ...
|
|
| 10 | SR01567A | Шестерня |
Загрузка ...
|
|
| 11 | SR01501A | Натяжитель цепи |
Загрузка ...
|
|
| 12 | SP30178A | Пружина |
Загрузка ...
|
|
| 13 | SR01580A | Крепежная деталь |
Загрузка ...
|
|
| 14 | SR01581A | Дисковый ограничитель |
Загрузка ...
|
|
| 15 | SR01551A | Заслонный клапан |
Загрузка ...
|
|
| 16 | SR02699A | Шпиндель |
Загрузка ...
|
|
| 17 | SR02071A | Крепление |
Загрузка ...
|
|
| 18 | SR01548F | Двойной кулачковый диск |
Загрузка ...
|
|
| 19 | SR02657A | Крепление |
Загрузка ...
|
|
| 20 | SR01546D | Тормозной диск |
Загрузка ...
|
|
| 21 | SR01544A | Планка |
Загрузка ...
|
|
| 22 | SR01545A | Планка |
Загрузка ...
|
|
| 23 | SR01571A | Пружина |
Загрузка ...
|
|
| 24 | SR01572A | Пружина |
Загрузка ...
|
|
| 25 | SP30163A | Пружина |
Загрузка ...
|
|
| 26 | SR01579A | Пружина |
Загрузка ...
|
|
| 27 | SR01891A | Ролик |
Загрузка ...
|
|
| 28 | SR02401B | Фиксатор |
Загрузка ...
|
|
| 29 | SR03129C | Движок |
Загрузка ...
|
|
| 30 | SR01502A | Прокладка |
Загрузка ...
|
|
| 31 | SR01503A | Прокладка |
Загрузка ...
|
|
| 32 | SR02764A-01 | Прокладочная шайба |
Загрузка ...
|
|
| 33 | SR03045A | Проводник |
Загрузка ...
|
|
| 34 | SR02618A | Дисковой ограничитель |
Загрузка ...
|
|
| 35 | SR02764A-02 | Прокладочная шайба |
Загрузка ...
|
|
| 36 | SR02528A | Болт |
Загрузка ...
|
|
| 37 | SR04041A | Комплект рычагов |
Загрузка ...
|
|
| 38 | SR02046A | Тормоза |
Загрузка ...
|
|
| 100 | FBOCG06407012C | Кольцо |
Загрузка ...
|
|
| 101 | FPASFRENO-0179 | Комплект ограничителей |
Загрузка ...
|
|
| 103 | FCRM0503S151GF | Цепь |
Загрузка ...
|
|
| 104 | FCRGIUNZ-0503S | Соединение |
Загрузка ...
|
|
| 105 | FBOCB04005040C | Втулка |
Загрузка ...
|
|
| 106 | FBOCN05006050C | Втулка |
Загрузка ...
|
|
| 107 | NCHA12X08X050A | Ключ |
Загрузка ...
|
|
| 108 | NSPIELP05X040A | Фиксатор |
Загрузка ...
|
|
| 109 | NSPIEL08X040A | Фиксатор |
Загрузка ...
|
|
| 110 | NAESEEG-E0065A | Стопорное кольцо |
Загрузка ...
|
|
| 111 | NVTES08045G8PN | Болт |
Загрузка ...
|
|
| 112 | FCURRS006208-S | Вкладыш |
Загрузка ...
|
|
| 113 | FCURRS006304-S | Подшипник |
Загрузка ...
|
|
| 114 | FBOCB04005035C | Втулка |
Загрузка ...
|
|
| 115 | NVSTEI2050GCON | Болт |
Загрузка ...
|
|
| 116 | NDADESMAB08G6Z | Муфта |
Загрузка ...
|
|
| 117 | NVTES10035G8TN | Болт |
Загрузка ...
|
|
| 118 | NDADESA0010G6N | Муфта |
Загрузка ...
|
|
| 119 | NINGRIDM06GDAZ | Смазчик |
Загрузка ...
|
|
| 120 | NCOPSP05X0400G | Шплинт |
Загрузка ...
|
|
| 121 | NAESEEG-E0020A | Стопорное кольцо |
Загрузка ...
|
|
| 122 | NDADESB0020G6N | Муфта |
Загрузка ...
|
|
| 123 | NDADESM0008G6N | Муфта |
Загрузка ...
|
|
| 124 | NVTES10020G8TN | Болт |
Загрузка ...
|
|
| 125 | NVTES12035G8TN | Болт |
Загрузка ...
|
|
| 126 | NDADESM0012G6N | Гайка |
Загрузка ...
|
|
| 127 | NVTES06090G8PN | Болт |
Загрузка ...
|
|
| 128 | NVTES05016G8TN | Болт |
Загрузка ...
|
|
| 129 | NDADESM0005G6N | Муфта |
Загрузка ...
|
|
| 130 | NVTSE10025G1TN | Болт |
Загрузка ...
|
|
| 131 | NDADESM0010G6N | Муфта |
Загрузка ...
|
|
| 132 | NDADESMAB06G6Z | Муфта |
Загрузка ...
|
|
| 133 | NDADESMAB10G6Z | Гайка |
Загрузка ...
|
|
| 135 | NAESEEG-I0052A | Стопорное кольцо |
Загрузка ...
|
|
| 136 | NVTES10075G8PN | Болт |
Загрузка ...
|
|
| 137 | NRSPS40/50X05A | Шайба |
Загрузка ...
|
|
| 138 | NVTCE06045G1PG | Болт |
Загрузка ...
|
|
| 139 | NRSPS40/50X20A | Шайба |
Загрузка ...
|
|
| 140 | NRSPS40/50X10A | Шайба |
Загрузка ...
|
|
| 141 | NVTES10060G8TN | Болт |
Загрузка ...
|
|
| 142 | NRSPS20/28X10A | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
