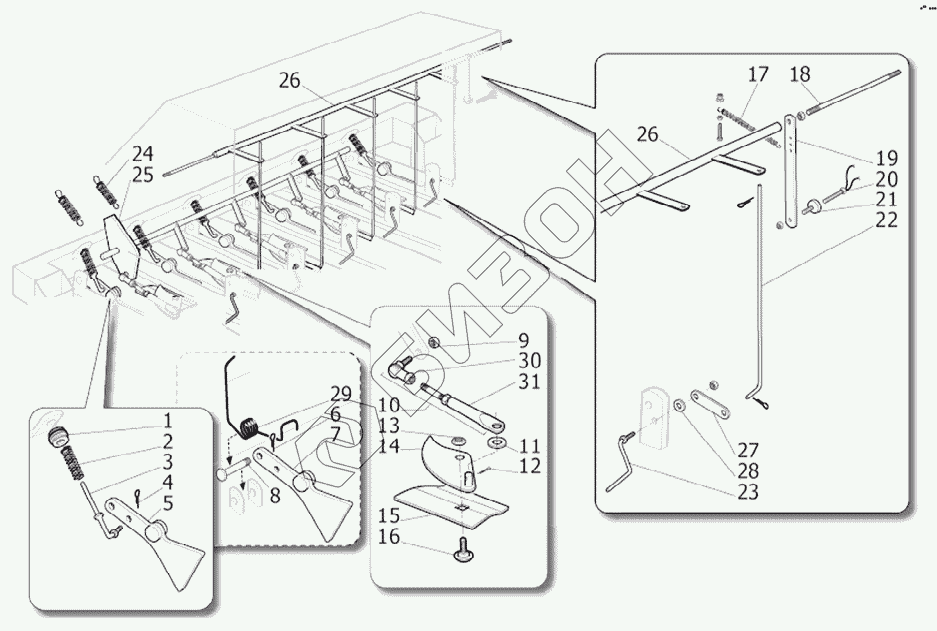

Графический каталог запасных частей к технике: Клевер ППТ-1270 "Tukan Max". Таблица 21
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | SR04029A | Втулка |
Загрузка ...
|
|
| 2 | SR03660A | Пружина |
Загрузка ...
|
|
| 3 | SR04025B | Движок |
Загрузка ...
|
|
| 4 | NCOPSP04X0200G | Шплинт |
Загрузка ...
|
|
| 5 | SR03763A | Храповыи механизм |
Загрузка ...
|
|
| 6 | NCOPSP05X0300G | Шплинт |
Загрузка ...
|
|
| 7 | SR02639A | Храповыи механизм |
Загрузка ...
|
|
| 8 | SR01561B | Шарнир |
Загрузка ...
|
|
| 9 | NDADESB0010G6N | Муфта |
Загрузка ...
|
|
| 10 | SR01557A | Заслонный клапан |
Загрузка ...
|
|
| 11 | NRONC10/23X25G | Шайба |
Загрузка ...
|
|
| 12 | NCOPSP04X0250G | Шплинт |
Загрузка ...
|
|
| 13 | SR01563A | Муфта |
Загрузка ...
|
|
| 14 | SR01559D | Затяжка |
Загрузка ...
|
|
| 15 | SR01560A | Планка |
Загрузка ...
|
|
| 16 | NVTTL10025G8PN | Болт |
Загрузка ...
|
|
| 17 | SP30437A | Пружина |
Загрузка ...
|
|
| 18 | NVTES10110G8PZ | Болт |
Загрузка ...
|
|
| 19 | SR03200B | Крепление |
Загрузка ...
|
|
| 20 | SR01997A | Механический щуп |
Загрузка ...
|
|
| 21 | FMAGN-31/10-4S | Магнит |
Загрузка ...
|
|
| 22 | SR03139B | Стержень |
Загрузка ...
|
|
| 23 | SR03134A | Крепление |
Загрузка ...
|
|
| 24 | SP30163A | Пружина |
Загрузка ...
|
|
| 25 | SR03052A | Шпиндель |
Загрузка ...
|
|
| 26 | SR03263A | Стержень |
Загрузка ...
|
|
| 27 | SR03135A | Крепление |
Загрузка ...
|
|
| 28 | SR03144B | Шайба |
Загрузка ...
|
|
| 29 | SR01574A | Пружина |
Загрузка ...
|
|
| 30 | NSNACS1671802Z | Шарнир |
Загрузка ...
|
|
| 31 | SR03067A-1 | Заслонный клапан |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
