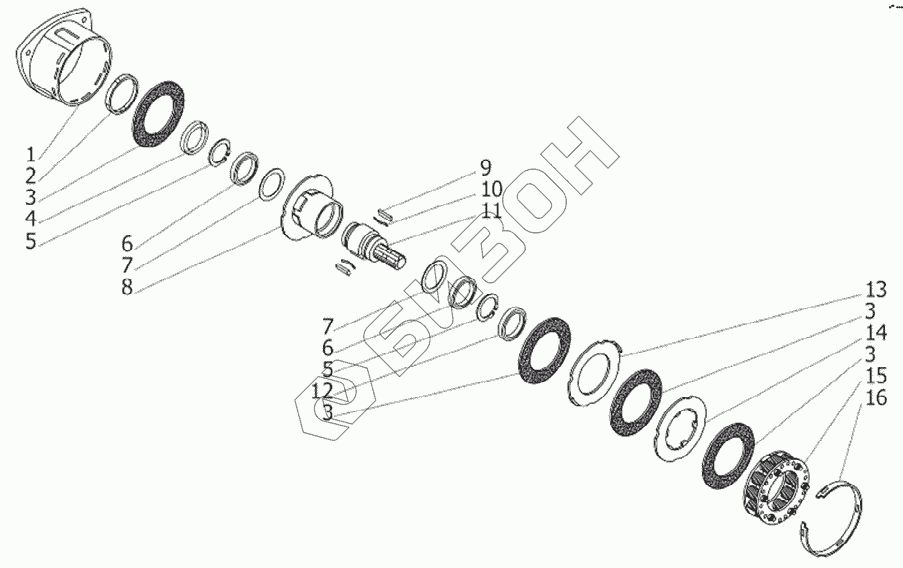

Графический каталог запасных частей к технике: Клевер ППТ-1270 "Tukan Max". Таблица 25

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
3
3
3
3
4
5
5
6
6
7
7
8
9
10
11
12
13
14
15
16
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 SR02007A-0/001 Кожух
Загрузка ...
2 SR02007A-0/002 Кольцо
Загрузка ...
3 SR02007A-0/003 Пластина
Загрузка ...
4 SR02007A-0/004 Кольцо
Загрузка ...
5 SR02007A-0/005 Стопорное кольцо
Загрузка ...
6 SR02007A-0/006 Вкладыш
Загрузка ...
7 SR02007A-0/007 Шайба
Загрузка ...
8 SR02007A-0/008 Картер муфты
Загрузка ...
9 SR02007A-0/009 Пружина
Загрузка ...
10 SR02007A-0/010 Шпонка
Загрузка ...
11 SR02007A-0/011 Втулка
Загрузка ...
12 SR02007A-0/012 Кольцо
Загрузка ...
13 SR02007A-0/013 Пластина
Загрузка ...
14 SR02007A-0/014 Пластина
Загрузка ...
15 SR02007A-0/015 Муфта
Загрузка ...
16 SR02007A-0/016 Кольцо
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
