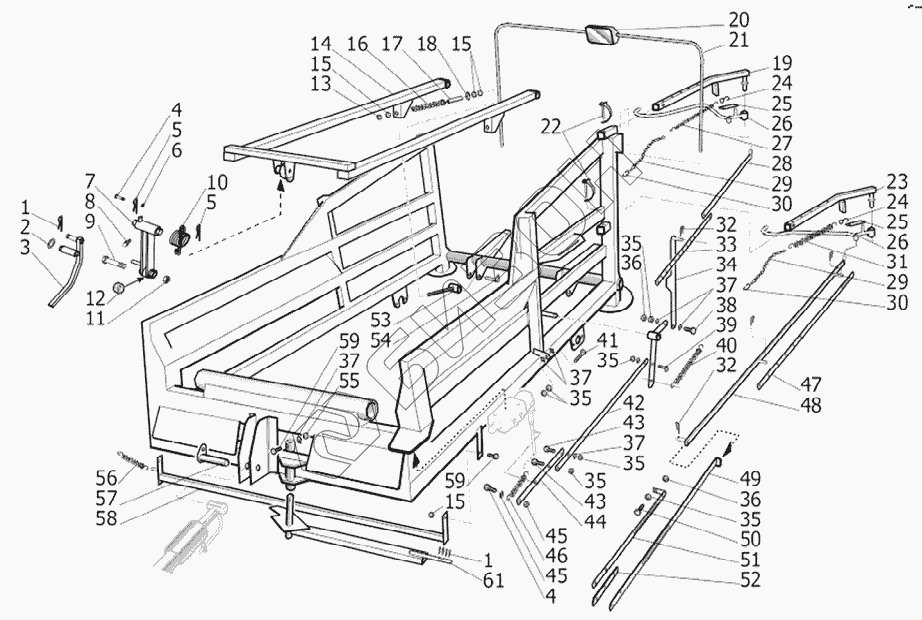

Графический каталог запасных частей к технике: Клевер ППТ-1270 "Tukan Max". Таблица 26

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
15
15
15
16
17
18
19
20
21
22
23
24
24
25
25
25
25
26
27
28
29
29
30
30
31
32
32
33
34
35
35
35
35
35
35
36
36
37
37
37
37
38
39
40
41
42
43
43
44
45
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
59
61
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 NCOPSP05X0300G Шплинт
Загрузка ...
2 NRSPS16/22X1OA Шайба
Загрузка ...
3 SR02471A Рычаг
Загрузка ...
4 NVTES06020G8PN Болт
Загрузка ...
5 NCOPSP06X0400G Шплинт
Загрузка ...
6 NDADESMAB06G6Z Муфта
Загрузка ...
7 SR02478A Крюк
Загрузка ...
8 NINGRIDM06GDAZ Смазчик
Загрузка ...
9 NVTES12070G8PN Болт
Загрузка ...
10 SR02363C Пружина
Загрузка ...
11 NDADESM0012G6N Гайка
Загрузка ...
12 SR02486A Диск
Загрузка ...
13 NDADESM0016G6N Гайка
Загрузка ...
14 SR02881A Рама
Загрузка ...
15 NDADESA0016G6N Муфта
Загрузка ...
16 SR02389A Пружина
Загрузка ...
17 SR02488A Трубка
Загрузка ...
18 SR02532B Шайба
Загрузка ...
19 SR02835C Заслонный клапан
Загрузка ...
20 SR02232A Зеркало
Загрузка ...
21 SR02563A Крепление
Загрузка ...
22 SR03089A Фиксатор
Загрузка ...
23 SR03150C Заслонный клапан
Загрузка ...
24 FCGGANS65N24ZB Крюк
Загрузка ...
25 SR03105B Зубец
Загрузка ...
26 SR02833A Трубка
Загрузка ...
27 SR02387B Пружина
Загрузка ...
28 SR02837A Рычаг
Загрузка ...
29 FCGE21L42X23ZB Цепь
Загрузка ...
30 FCGA27L51X30ZB Кольцо
Загрузка ...
31 SP30151A-02 Пружина
Загрузка ...
32 NCOPEL0308833Z Шплинт
Загрузка ...
33 SR02569D Рычаг
Загрузка ...
34 SR03069A Рычаг
Загрузка ...
35 NDADESA0010G6N Муфта
Загрузка ...
36 NDADESM0010G6N Муфта
Загрузка ...
37 NRONP10/21X20G Шайба
Загрузка ...
38 NVTES10040G8TN Болт
Загрузка ...
39 NVTES10040G8PN Болт
Загрузка ...
40 SP30096A Пружина
Загрузка ...
41 NVTES10080G8TN Болт
Загрузка ...
42 SR02568C Рычаг
Загрузка ...
43 NVTTL10025G8PN Болт
Загрузка ...
44 SR02565A Рычаг
Загрузка ...
45 NDADESM0006G6N Муфта
Загрузка ...
46 SR02398A Пружина
Загрузка ...
47 SR03114B Рычаг
Загрузка ...
48 SR02838A Рычаг
Загрузка ...
49 SR02570B Рычаг
Загрузка ...
50 NVTES10080G8PN Болт
Загрузка ...
51 SR02530B Рычаг
Загрузка ...
52 SR02566A Рычаг
Загрузка ...
53 SR02854A Тяга
Загрузка ...
54 SR02561D Фиксатор
Загрузка ...
55 NDADESMAB10G6Z Гайка
Загрузка ...
56 SE01012A Пружина
Загрузка ...
57 SR01692B Фиксатор
Загрузка ...
58 SR03092A Стержень
Загрузка ...
59 NVTES16055G8TN Болт
Загрузка ...
60 NVTES10055G8TN Болт
Загрузка ...
61 SR02886A Рычаг
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
