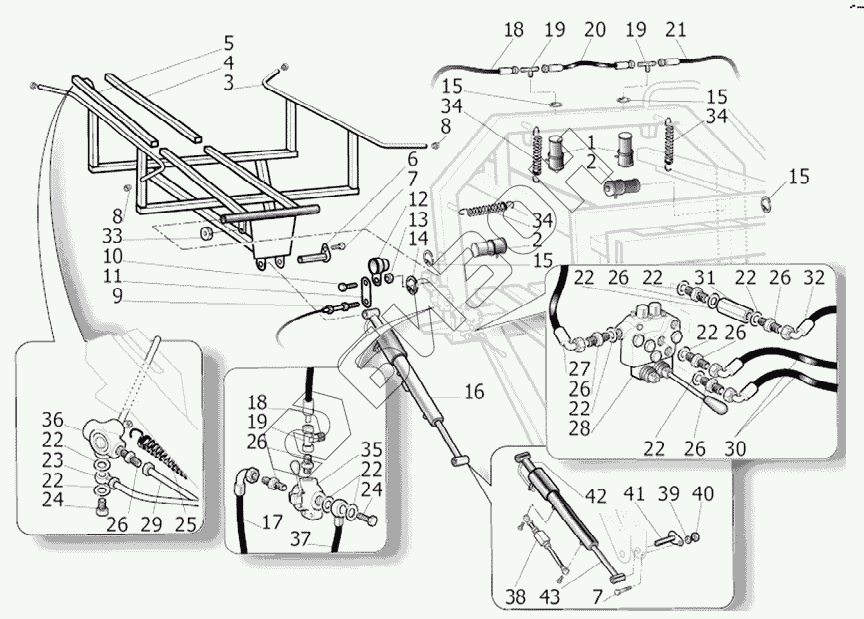

Графический каталог запасных частей к технике: Клевер ППТ-1270 "Tukan Max". Таблица 3
1
2
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
15
15
15
16
17
18
18
19
19
19
20
22
22
22
22
22
22
22
22
22
23
24
24
25
26
26
26
26
26
26
26
27
28
29
30
31
32
33
34
34
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | SR03762A | Цилиндр |
Загрузка ...
|
|
| 2 | SR01026A | Цилиндр |
Загрузка ...
|
|
| 3 | SR02941A | Рама |
Загрузка ...
|
|
| 4 | SR01698A | Удлинитель |
Загрузка ...
|
|
| 5 | SR01690A | Удлинитель |
Загрузка ...
|
|
| 6 | SR01692B | Фиксатор |
Загрузка ...
|
|
| 7 | NVTES08025G8TN | Болт |
Загрузка ...
|
|
| 8 | SR02933A | Втулка |
Загрузка ...
|
|
| 9 | SR01997A | Механический щуп |
Загрузка ...
|
|
| 10 | NVTES10035G8TN | Болт |
Загрузка ...
|
|
| 11 | SR01694A | Подвеска |
Загрузка ...
|
|
| 12 | SR01693A | Крепление |
Загрузка ...
|
|
| 13 | NDADESM0010G6N | Муфта |
Загрузка ...
|
|
| 14 | NAESEEG-E0080A | Стопорное кольцо |
Загрузка ...
|
|
| 15 | NAESEEG-E0100A | Стопорное кольцо |
Загрузка ...
|
|
| 16 | SR01689B-01 | Цилиндр |
Загрузка ...
|
|
| 17 | TT10001A-132 | Гибкий шланг |
Загрузка ...
|
|
| 18 | TT10010A-08 | Гибкий шланг |
Загрузка ...
|
|
| 19 | FHRTETGC3/8T12 | Соединение |
Загрузка ...
|
|
| 20 | TT10010A-05 | Гибкий шланг |
Загрузка ...
|
|
| 22 | FHRONDRAME03/8 | Шайба |
Загрузка ...
|
|
| 23 | TT10012A-08 | Гибкий шланг |
Загрузка ...
|
|
| 24 | FHVCAVSE00038G | Болт |
Загрузка ...
|
|
| 25 | SP30096A | Пружина |
Загрузка ...
|
|
| 26 | FHRNIG3/8G3/8G | Соединение |
Загрузка ...
|
|
| 27 | TT10001A-133 | Гибкий шланг |
Загрузка ...
|
|
| 28 | SR01994A | Распределитель |
Загрузка ...
|
|
| 29 | TT10008A-30 | Гибкий шланг |
Загрузка ...
|
|
| 30 | TT10001A-124 | Гибкий шланг |
Загрузка ...
|
|
| 31 | TT10104A-01 | Клапан |
Загрузка ...
|
|
| 32 | TT10005A-30 | Гибкий шланг |
Загрузка ...
|
|
| 33 | FMAGN-31/10-4S | Магнит |
Загрузка ...
|
|
| 34 | SR01020B | Пружина |
Загрузка ...
|
|
| 35 | SR01995A-01 | Девиатор |
Загрузка ...
|
|
| 36 | SR02943B | Переключатель |
Загрузка ...
|
|
| 37 | TT10008A-20 | Гибкий шланг |
Загрузка ...
|
|
| 38 | SR01689B-03 | Предохранитель |
Загрузка ...
|
|
| 39 | NRONP08/17X16N | Шайба |
Загрузка ...
|
|
| 40 | NDADESMAB08G6Z | Муфта |
Загрузка ...
|
|
| 41 | SR01692B | Фиксатор |
Загрузка ...
|
|
| 42 | SR01689B-02-01 | Шток |
Загрузка ...
|
|
| 43 | SR01689B-02-02 | Шток |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
