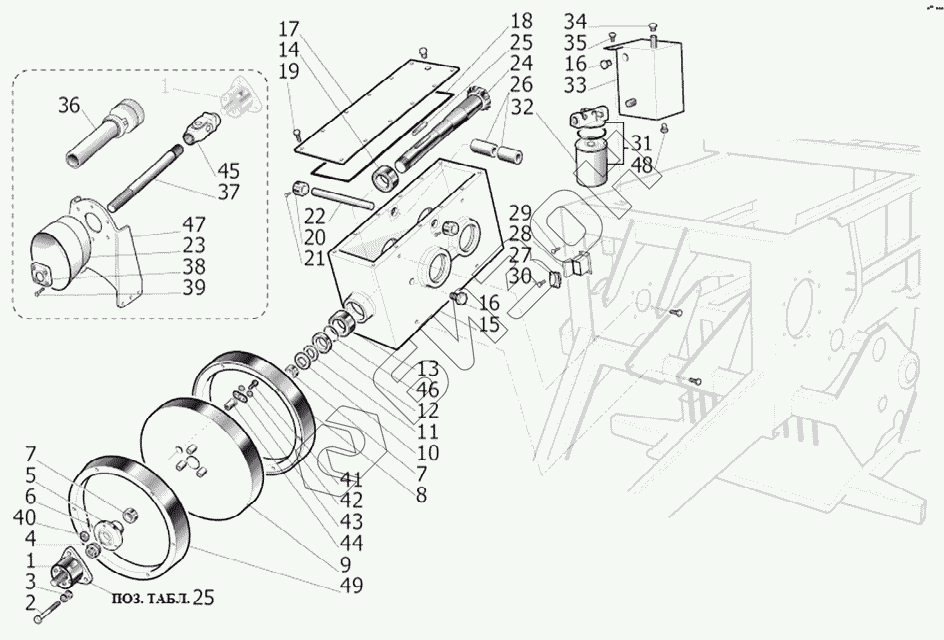

Графический каталог запасных частей к технике: Клевер ППТ-1270 "Tukan Max". Таблица 4
1
1
2
3
4
5
6
7
7
8
9
10
11
12
13
13
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | SR02007A | Фрикционная муфта |
Загрузка ...
|
|
| 2 | NVTES12100G8PN | Болт |
Загрузка ...
|
|
| 3 | NRONE12/21/25G | Шайба |
Загрузка ...
|
|
| 4 | SR01304A | Кольцо |
Загрузка ...
|
|
| 5 | SR01306E | Фланец |
Загрузка ...
|
|
| 6 | NCOPSP08X0900G | Шплинт |
Загрузка ...
|
|
| 7 | FCURRLCNK7335N | Вкладыш |
Загрузка ...
|
|
| 8 | SR03311A | Маховик |
Загрузка ...
|
|
| 9 | SR03327E | Маховик |
Загрузка ...
|
|
| 10 | FATE07511012-N | Кольцо |
Загрузка ...
|
|
| 11 | SR02006A | Шайба |
Загрузка ...
|
|
| 12 | SR02005C | Кольцо |
Загрузка ...
|
|
| 13 | FCUARRV30310+N | Вкладыш |
Загрузка ...
|
|
| 13 | FCUARRV32310+N | Вкладыш |
Загрузка ...
|
|
| 14 | FCUARRV32311-N | Вкладыш |
Загрузка ...
|
|
| 15 | SR03315G | Картер |
Загрузка ...
|
|
| 16 | FHINDLIV003/4N | Вызывной клапан |
Загрузка ...
|
|
| 17 | SR03310A | Крышка |
Загрузка ...
|
|
| 18 | FAOR50000CORDN | Уплотнитель |
Загрузка ...
|
|
| 19 | NVTES10030G8TN | Болт |
Загрузка ...
|
|
| 20 | SR03224A | Муфта |
Загрузка ...
|
|
| 21 | NVSTEI1025GCON | Болт |
Загрузка ...
|
|
| 22 | SR03223A | Тяговая штанга |
Загрузка ...
|
|
| 23 | TT20075A | Защита |
Загрузка ...
|
|
| 24 | SR02061B | Шестерня |
Загрузка ...
|
|
| 25 | NCHA14X09X090A | Ключ |
Загрузка ...
|
|
| 26 | SR03259A | Прокладочная шайба |
Загрузка ...
|
|
| 27 | SR02830A | Фиксатор |
Загрузка ...
|
|
| 28 | SR02829A | Кожух |
Загрузка ...
|
|
| 29 | NVTCE05020G8PN | Болт |
Загрузка ...
|
|
| 30 | NVTCE05016G8PZ | Болт |
Загрузка ...
|
|
| 31 | SR02013A | Фильтр |
Загрузка ...
|
|
| 32 | SR02013A-01 | Патрон фильтра |
Загрузка ...
|
|
| 33 | SR03066A | Масляной бак |
Загрузка ...
|
|
| 34 | FHTAIN1000S000 | Втулка |
Загрузка ...
|
|
| 35 | NVTES10025G8TN | Болт |
Загрузка ...
|
|
| 36 | SR03554A | Защита |
Загрузка ...
|
|
| 37 | SR03533B | Шпиндель |
Загрузка ...
|
|
| 38 | FCUSYFY050FQGV | Крепление |
Загрузка ...
|
|
| 39 | NVTES16045G8PN | Болт |
Загрузка ...
|
|
| 40 | NDADESMAB10G6Z | Гайка |
Загрузка ...
|
|
| 41 | NVTES10080G8PN | Болт |
Загрузка ...
|
|
| 42 | NDADESMAB10G6Z | Гайка |
Загрузка ...
|
|
| 43 | SR03891A | Накладка |
Загрузка ...
|
|
| 44 | SR01305F | Втулка |
Загрузка ...
|
|
| 45 | SR03549A | Вилчатый захват |
Загрузка ...
|
|
| 46 | FACIR534006200N | Кольцо |
Загрузка ...
|
|
| 47 | SR03556E | Крепление |
Загрузка ...
|
|
| 48 | FHTAMES0380GAZ | Кольцо |
Загрузка ...
|
|
| 49 | SR03311A-01 | Маховик |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
