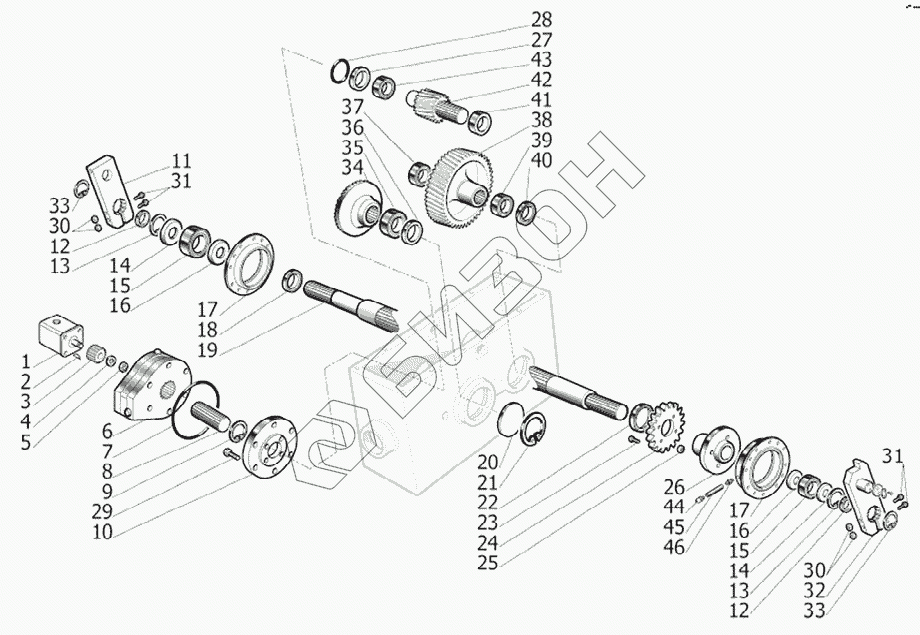

Графический каталог запасных частей к технике: Клевер ППТ-1270 "Tukan Max". Таблица 5
1
2
3
4
5
6
7
8
9
10
11
12
12
14
14
15
15
16
16
17
17
18
19
20
21
22
23
24
24
24
25
26
26
26
27
27
27
28
29
30
30
31
31
33
33
35
37
38
39
40
40
40
41
42
43
44
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | SR03061B | Насос |
Загрузка ...
|
|
| 2 | NCHC04RX06X15A | Шпонка |
Загрузка ...
|
|
| 3 | SR03743A | Втулка |
Загрузка ...
|
|
| 4 | SR03059A | Шайба |
Загрузка ...
|
|
| 5 | SR03060A | Муфта |
Загрузка ...
|
|
| 6 | SR02008A | Множитель |
Загрузка ...
|
|
| 7 | FACIR262003475N | Кольцо |
Загрузка ...
|
|
| 8 | SR01321A | Шпиндель |
Загрузка ...
|
|
| 9 | NAESEEG-E0035A | Стопорное кольцо |
Загрузка ...
|
|
| 10 | SR03338A | Фланец |
Загрузка ...
|
|
| 11 | SR03821A | Рукоятка |
Загрузка ...
|
|
| 12 | SR03488A | Шайба |
Загрузка ...
|
|
| 14 | SR03487A | Кольцо |
Загрузка ...
|
|
| 15 | FCURRS006322-N | Вкладыш |
Загрузка ...
|
|
| 16 | SR03337B | Кольцо |
Загрузка ...
|
|
| 17 | SR03331F | Фланец |
Загрузка ...
|
|
| 18 | FATE11017012-N | Кольцо |
Загрузка ...
|
|
| 19 | SR03328C | Шпиндель |
Загрузка ...
|
|
| 20 | FTAPPOCGPN-- | Втулка |
Загрузка ...
|
|
| 21 | NAESEEG-I0150A | Стопорное кольцо |
Загрузка ...
|
|
| 22 | FATE13017012-N | Кольцо |
Загрузка ...
|
|
| 23 | NVTES18070G8TN | Болт |
Загрузка ...
|
|
| 24 | SR03571A | Обод |
Загрузка ...
|
|
| 24 | SR02089B | Обод |
Загрузка ...
|
|
| 25 | NDADESMAB18G6Z | Муфта |
Загрузка ...
|
|
| 26 | SR03261C | Крепление |
Загрузка ...
|
|
| 26 | SR03312D | Крепление |
Загрузка ...
|
|
| 27 | SR01320A | Прокладочная шайба |
Загрузка ...
|
|
| 27 | SR03730A | Прокладочная шайба |
Загрузка ...
|
|
| 28 | FAOR700000229N | Кольцо |
Загрузка ...
|
|
| 29 | NVTES16035G8TN | Болт |
Загрузка ...
|
|
| 30 | NDADESMAB22G6Z | Муфта |
Загрузка ...
|
|
| 31 | NVTES22210G8PN | Болт |
Загрузка ...
|
|
| 33 | NAESEEG-E0100A | Стопорное кольцо |
Загрузка ...
|
|
| 35 | FCUARRV30316+N | Вкладыш |
Загрузка ...
|
|
| 37 | FCUARRV32220-N | Вкладыш |
Загрузка ...
|
|
| 38 | SR01367C | Обод |
Загрузка ...
|
|
| 39 | FCUARRV32022-N | Вкладыш |
Загрузка ...
|
|
| 40 | NRSPS99/14X05A | Шайба |
Загрузка ...
|
|
| 40 | NRSPS99/16X05A | Шайба |
Загрузка ...
|
|
| 41 | SR01322A | Прокладочная шайба |
Загрузка ...
|
|
| 42 | SR03314B | Шестерня |
Загрузка ...
|
|
| 43 | FCUARRV30318+N | Вкладыш |
Загрузка ...
|
|
| 44 | NINGRIDM10FDAZ | Смазчик |
Загрузка ...
|
|
| 45 | SR03489A | Трубка |
Загрузка ...
|
|
| 46 | FHRNIGM10GM10G | Соединение |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
