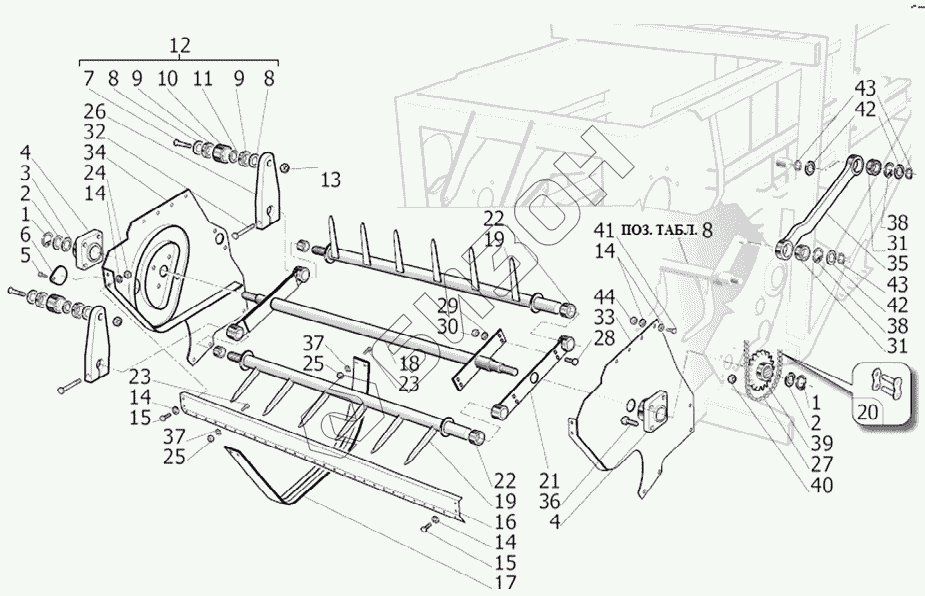

Графический каталог запасных частей к технике: Клевер ППТ-1270 "Tukan Max". Таблица 7
1
1
2
2
3
4
4
5
6
7
8
8
9
9
10
11
12
13
14
14
14
14
15
15
16
17
17
17
18
19
19
20
21
22
22
23
23
24
25
25
26
27
28
29
30
31
31
32
33
34
35
36
37
37
38
38
39
40
41
42
42
43
43
44
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | NAESEEG-E0050A | Стопорное кольцо |
Загрузка ...
|
|
| 2 | NRSPS50/60X05A | Шайба |
Загрузка ...
|
|
| 3 | NRSPS50/60X10A | Шайба |
Загрузка ...
|
|
| 4 | FCUSYFY050FQGV | Крепление |
Загрузка ...
|
|
| 5 | NVTES10025G8TN | Болт |
Загрузка ...
|
|
| 6 | SR02721A | Крышка |
Загрузка ...
|
|
| 7 | SR02393E | Вал |
Загрузка ...
|
|
| 8 | SR02701A | Защита |
Загрузка ...
|
|
| 9 | FCURRS006205+S | Подшипник |
Загрузка ...
|
|
| 10 | SR02392A | Ролик |
Загрузка ...
|
|
| 11 | NRSPS25/35X10A | Шайба |
Загрузка ...
|
|
| 12 | SR03149A | Диск |
Загрузка ...
|
|
| 13 | NDADESMAB22F5Z | Гайка |
Загрузка ...
|
|
| 14 | NRONP12/24X25G | Шайба |
Загрузка ...
|
|
| 15 | NVTES12030G8TN | Болт |
Загрузка ...
|
|
| 16 | SR03244B | Опора |
Загрузка ...
|
|
| 17 | SR03511A | Чалка |
Загрузка ...
|
|
| 17 | SR03750A | Чалка |
Загрузка ...
|
|
| 18 | SR02955A | Ось |
Загрузка ...
|
|
| 19 | SR03759A | Подающий механизм |
Загрузка ...
|
|
| 20 | FCRGIUNZ-0703S | Уплотнитель |
Загрузка ...
|
|
| 21 | SR02953A | Соединительный шток |
Загрузка ...
|
|
| 22 | FBOCN05006050C | Втулка |
Загрузка ...
|
|
| 23 | NVTTL10025G8PN | Болт |
Загрузка ...
|
|
| 24 | NDADESMAB12G6Z | Гайка |
Загрузка ...
|
|
| 25 | NDADESMAB10G6Z | Гайка |
Загрузка ...
|
|
| 26 | SR01363C | Соединительный шток |
Загрузка ...
|
|
| 27 | FCRM0703S092G0 | Цепь |
Загрузка ...
|
|
| 28 | NVTES16040G8TN | Болт |
Загрузка ...
|
|
| 29 | NRONC16/35X30G | Шайба |
Загрузка ...
|
|
| 30 | NDADESMAB16G6Z | Гайка |
Загрузка ...
|
|
| 31 | FCURRS006308S3 | Подшипник |
Загрузка ...
|
|
| 32 | NVTES16080G8PN | Болт |
Загрузка ...
|
|
| 33 | SR03479A | Левая пластина |
Загрузка ...
|
|
| 34 | SR03477B | Правая пластина |
Загрузка ...
|
|
| 35 | SR03241C | Соединительный шток |
Загрузка ...
|
|
| 36 | NVTES16045G8TN | Болт |
Загрузка ...
|
|
| 37 | NRONC10/23X25G | Шайба |
Загрузка ...
|
|
| 38 | NAESEEG-I0090A | Сопорное кольцо |
Загрузка ...
|
|
| 39 | SR03368A | Обод |
Загрузка ...
|
|
| 40 | NDADESM0016G6N | Гайка |
Загрузка ...
|
|
| 41 | NVTES12030G8TN | Болт |
Загрузка ...
|
|
| 42 | NRSPS40/50X05A | Шайба |
Загрузка ...
|
|
| 43 | NAESEEG-E0040A | Стопорное кольцо |
Загрузка ...
|
|
| 44 | NDADESM0012G6N | Гайка |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
