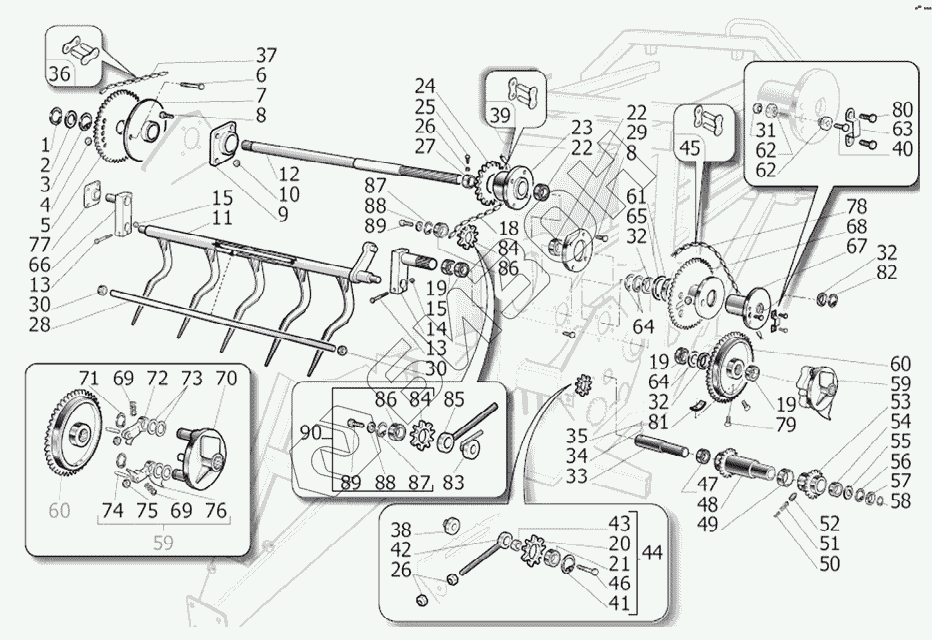

Графический каталог запасных частей к технике: Клевер ППТ-1270 "Tukan Max". Таблица 8
1
2
3
4
5
6
7
8
8
9
10
11
12
13
13
14
15
15
18
19
19
19
20
21
22
22
23
24
25
26
26
27
28
29
30
30
31
32
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
59
60
60
61
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | NAESEEG-E0060A | Стопорное кольцо |
Загрузка ...
|
|
| 2 | NRSPS60/70X20A | Шайба |
Загрузка ...
|
|
| 3 | NAESEEG-E0090A | Стопорное кольцо |
Загрузка ...
|
|
| 4 | NDADESMAB14G6Z | Гайка |
Загрузка ...
|
|
| 5 | SR01356C | Обод |
Загрузка ...
|
|
| 6 | NVTES14065G8PZ | Болт |
Загрузка ...
|
|
| 7 | SR01343B | Опора |
Загрузка ...
|
|
| 8 | NVTES18050G8TN | Болт |
Загрузка ...
|
|
| 9 | FCUSYFY060FQGV | Крепление |
Загрузка ...
|
|
| 10 | NDADES0018G6N | Гайка |
Загрузка ...
|
|
| 11 | SR03422A | Вилка |
Загрузка ...
|
|
| 12 | SR02608A | Ось |
Загрузка ...
|
|
| 13 | NVTES16100G8PN | Болт |
Загрузка ...
|
|
| 14 | SR03825A | Рукоятка |
Загрузка ...
|
|
| 15 | NDADESM0016G6N | Гайка |
Загрузка ...
|
|
| 16 | NVTES20090G8PN | Болт |
Загрузка ...
|
|
| 17 | NRSPS20/28X10A | Шайба |
Загрузка ...
|
|
| 18 | FCRM0904S050G0 | Цепь |
Загрузка ...
|
|
| 19 | FCURRS006212-S | Подшипник |
Загрузка ...
|
|
| 20 | SR01352B | Зубчатый валик |
Загрузка ...
|
|
| 21 | FCURRS006304-S | Подшипник |
Загрузка ...
|
|
| 22 | FCUSY00214000A | Подшипник |
Загрузка ...
|
|
| 23 | SR02612C-01 | Опора |
Загрузка ...
|
|
| 24 | SR02610B | Обод |
Загрузка ...
|
|
| 25 | NVSTEI1440GCON | Болт |
Загрузка ...
|
|
| 26 | NDADESM0014G6N | Гайка |
Загрузка ...
|
|
| 27 | SR03192B | Стопорный механизм |
Загрузка ...
|
|
| 28 | SR03344D | Ось |
Загрузка ...
|
|
| 29 | SR02612D-03 | Опора |
Загрузка ...
|
|
| 30 | FBOCB05006060C | Муфта |
Загрузка ...
|
|
| 31 | NDADESMAB16G6Z | Гайка |
Загрузка ...
|
|
| 32 | NRSPS70/90X10A | Шайба |
Загрузка ...
|
|
| 33 | SR02677A | Ось |
Загрузка ...
|
|
| 34 | NSPIELP12X070A | Вал |
Загрузка ...
|
|
| 35 | NSPIELP07X070A | Вал |
Загрузка ...
|
|
| 36 | FCRGIUNZ-0503S | Соединение |
Загрузка ...
|
|
| 37 | FCRM0503S152G0 | Цепь |
Загрузка ...
|
|
| 38 | SR01307A | Направляющая |
Загрузка ...
|
|
| 39 | FCRGIUNZM0904S | Соединение |
Загрузка ...
|
|
| 40 | SR02824B | Болт |
Загрузка ...
|
|
| 41 | NAESEEG-I0052A | Стопорное кольцо |
Загрузка ...
|
|
| 42 | SR01359B | Стяжка |
Загрузка ...
|
|
| 43 | SR02904A | Стопорный механизм |
Загрузка ...
|
|
| 44 | SR02227A | Зубчатый валик |
Загрузка ...
|
|
| 45 | FCRGIUNZ00703S | Соединение |
Загрузка ...
|
|
| 46 | NVTES20070G8PN | Болт |
Загрузка ...
|
|
| 47 | FCURRS006210-S | Подшипник |
Загрузка ...
|
|
| 48 | SR02662C | Зубчатый валик |
Загрузка ...
|
|
| 49 | SR02751B | Стопорный механизм |
Загрузка ...
|
|
| 50 | SR02195A-01 | Пружина |
Загрузка ...
|
|
| 51 | SR02390B | Пружина |
Загрузка ...
|
|
| 52 | SR02201A | Храповый механизм |
Загрузка ...
|
|
| 53 | SR03875A | Обод |
Загрузка ...
|
|
| 54 | FCURRS006008-S | Подшипник |
Загрузка ...
|
|
| 55 | NRSPS40/50X40A | Шайба |
Загрузка ...
|
|
| 56 | NAESEEG-E0080A | Стопорное кольцо |
Загрузка ...
|
|
| 57 | SR02178A | Шайба |
Загрузка ...
|
|
| 58 | NAESEEG-E0040A | Стопорное кольцо |
Загрузка ...
|
|
| 59 | SR03939A | Кулак |
Загрузка ...
|
|
| 60 | SR03369G | Обод |
Загрузка ...
|
|
| 61 | SR02735A | Стопорный механизм |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
