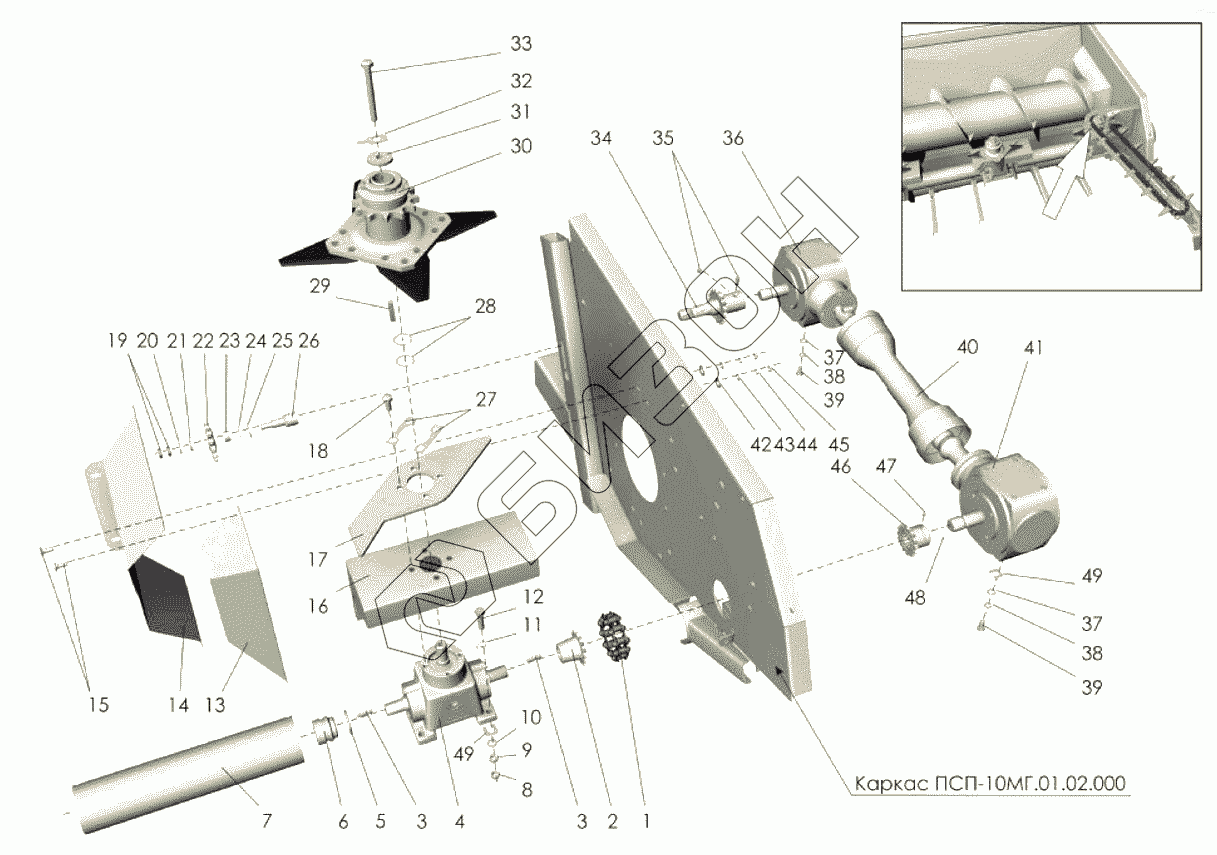

Графический каталог запасных частей к технике: Клевер ПСП-10МГ "Falcon". Корпус жатки (привод)
1
2
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
37
38
38
39
39
40
41
42
43
44
45
46
47
48
49
49
49
49
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | [Цепь 2ПР-15,875-45,4 ГОСТ13568-97] | Цепь 2ПР-15,875-45,4 ГОСТ13568-97 |
Загрузка ...
|
|
| 2 | ПСП-10.01.01.604 | Полумуфта |
Загрузка ...
|
|
| 2 | ПСП-10М.01.01.570 | Полумуфта |
Загрузка ...
|
|
| 3 | [Шпонка 8х7х35 ГОСТ23360-78] | Шпонка 8х7х35 ГОСТ23360-78 |
Загрузка ...
|
|
| 4 | S0101956 | Редуктор |
Загрузка ...
|
|
| 5 | ПСХ-01.021 | Кольцо прижимное |
Загрузка ...
|
|
| 6 | ПСХ-03.003 | Венец |
Загрузка ...
|
|
| 7 | ПСХ-01.480 | Валик |
Загрузка ...
|
|
| 8 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 9 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 10 | [Шайба 12.03.016 ГОСТ13464-77] | Шайба 12.03.016 ГОСТ13464-77 |
Загрузка ...
|
|
| 11 | [Шайба 12.01.019 ГОСТ13464-77] | Шайба 12.01.019 ГОСТ13464-77 |
Загрузка ...
|
|
| 12 | [Болт М12-6gх50.88.019 ГОСТ7798-70] | Болт М12-6gх50.88.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 13 | ПСП-10МГ.01.01.499 | Щиток |
Загрузка ...
|
|
| 14 | ПСП-10МГ.01.01.498 | Щиток |
Загрузка ...
|
|
| 15 | [Болт М8х20.46.016 ГОСТ7802-81] | Болт М8х20.46.016 ГОСТ7802-81 |
Загрузка ...
|
|
| 16 | ПСП-10МГ.01.01.440-05 | Щиток |
Загрузка ...
|
|
| 17 | ПСП-10.01.01.401 | Противорез |
Загрузка ...
|
|
| 18 | [Болт М10-6gх25.88.019 ГОСТ7798-70] | Болт М10-6gх25.88.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 19 | [Гайка М14-6Н.6.019 ГОСТ5915-70] | Гайка М14-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 20 | [Шайба С14х3.01.019 ГОСТ11371-78] | Шайба С14х3.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 21 | 80443 | Втулка |
Загрузка ...
|
|
| 22 | 54-2-48-1 | Звездочка натяжная |
Загрузка ...
|
|
| 23 | Н.206.25.002 | Втулка |
Загрузка ...
|
|
| 24 | [Шайба 20х1.01.019 ГОСТ10450-78] | Шайба 20х1.01.019 ГОСТ10450-78 |
Загрузка ...
|
|
| 25 | [Шайба 20х3.01.019 ГОСТ11371-78] | Шайба 20х3.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 26 | 54-61797 | Ось |
Загрузка ...
|
|
| 27 | ПСП-10.01.01.511 | Шайба стопорная |
Загрузка ...
|
|
| 28 | ПСХ-03.013 | Пластина регулировочная |
Загрузка ...
|
|
| 29 | [Шпонка 8х7х45 ГОСТ23360-78] | Шпонка 8х7х45 ГОСТ23360-78 |
Загрузка ...
|
|
| 30 | ПСП-10.01.01.130 | Аппарат режущий |
Загрузка ...
|
|
| 31 | ПСП-10.01.01.618 | Шайба |
Загрузка ...
|
|
| 32 | ПСП-10.01.01.508 | Шайба стопорная |
Загрузка ...
|
|
| 33 | [Болт М10-6gх90.88.019 ГОСТ7798-70] | Болт М10-6gх90.88.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 34 | ПСП-10МГ.01.01.650 | Привод |
Загрузка ...
|
|
| 35 | [Винт ВМ10-6gх20.14Н.019 ГОСТ1485-84] | Винт ВМ10-6gх20.14Н.019 ГОСТ1485-84 |
Загрузка ...
|
|
| 36 | R2400218 | Редуктор |
Загрузка ...
|
|
| 37 | [Шайба С12.01.019 ГОСТ11371-78] | Шайба С12.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 38 | [Шайба 12Т.65Г.019 ГОСТ6402-70] | Шайба 12Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 39 | [Болт М12-6gх25.88.019 ГОСТ7798-70] | Болт М12-6gх25.88.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 40 | 2005/700/37,1-37,1 | Карданный вал |
Загрузка ...
|
|
| 41 | R2400214 | Редуктор |
Загрузка ...
|
|
| 42 | [Шайба С12.01.019 ГОСТ11371-78] | Шайба С12.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 43 | [Шайба С8.01.019 ГОСТ11371-78] | Шайба С8.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 44 | [Шайба 8Т.65Г.019 ГОСТ6402-70] | Шайба 8Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 45 | [Гайка М8-6Н.6.019 ГОСТ5915-70] | Гайка М8-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 46 | ПСП-10МГ.01.01.640 | Звездочка |
Загрузка ...
|
|
| 47 | [Винт ВМ8-6gх12.14Н ГОСТ1476-93] | Винт ВМ8-6gх12.14Н ГОСТ1476-93 |
Загрузка ...
|
|
| 48 | [Кольцо 55 II 01 3 ГОСТ2833-77] | Кольцо 55 II 01 3 ГОСТ2833-77 |
Загрузка ...
|
|
| 49 | ПСХ-01.398 | Шайба |
Загрузка ...
|
|
| 49 | ПСХ-01.398-01 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
