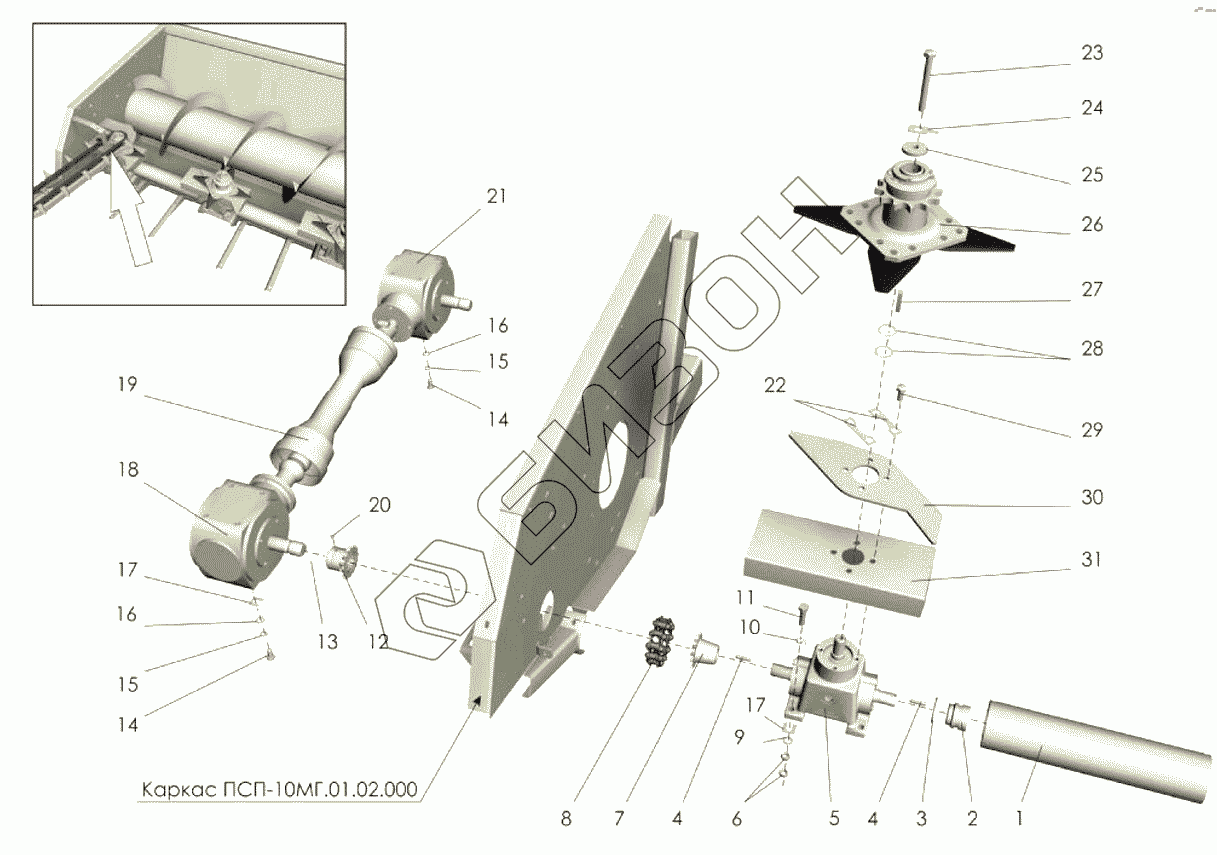

Графический каталог запасных частей к технике: Клевер ПСП-10МГ "Falcon". Корпус жатки (привод)
1
2
3
4
4
5
6
7
7
8
9
10
11
12
13
14
14
15
15
16
16
17
17
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ПСХ-01.480 | Валик |
Загрузка ...
|
|
| 2 | ПСХ-03.003 | Венец |
Загрузка ...
|
|
| 3 | ПСХ-01.021 | Кольцо прижимное |
Загрузка ...
|
|
| 4 | [Шпонка 8х7х35 ГОСТ23360-78] | Шпонка 8х7х35 ГОСТ23360-78 |
Загрузка ...
|
|
| 5 | S0101956 | Редуктор |
Загрузка ...
|
|
| 6 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 7 | ПСП-10.01.01.604 | Полумуфта |
Загрузка ...
|
|
| 7 | ПСП-10М.01.01.570 | Полумуфта |
Загрузка ...
|
|
| 8 | [Цепь 2ПР-15,875-45,4 ГОСТ13568-97] | Цепь 2ПР-15,875-45,4 ГОСТ13568-97 |
Загрузка ...
|
|
| 9 | [Шайба 12.03.016 ГОСТ13464-77] | Шайба 12.03.016 ГОСТ13464-77 |
Загрузка ...
|
|
| 10 | [Шайба 12.01.019 ГОСТ13464-77] | Шайба 12.01.019 ГОСТ13464-77 |
Загрузка ...
|
|
| 11 | [Болт М12-6gх50.88.019 ГОСТ7798-70] | Болт М12-6gх50.88.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 12 | ПСП-10МГ.01.01.640 | Звездочка |
Загрузка ...
|
|
| 13 | [Кольцо 55 II 01 3 ГОСТ2833-77] | Кольцо 55 II 01 3 ГОСТ2833-77 |
Загрузка ...
|
|
| 14 | [Болт М12-6gх25.88.019 ГОСТ7798-70] | Болт М12-6gх25.88.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 15 | [Шайба 12Т.65Г.019 ГОСТ6402-70] | Шайба 12Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 16 | [Шайба С12.01.019 ГОСТ11371-78] | Шайба С12.01.019 ГОСТ11371-78 |
Загрузка ...
|
|
| 17 | ПСХ-01.398 | Шайба |
Загрузка ...
|
|
| 17 | ПСХ-01.398-01 | Шайба |
Загрузка ...
|
|
| 18 | R2400214 | Редуктор |
Загрузка ...
|
|
| 19 | 2005/700/37,1-37,1 | Карданный вал |
Загрузка ...
|
|
| 20 | [Винт ВМ8-6gх12.14Н ГОСТ1476-93] | Винт ВМ8-6gх12.14Н ГОСТ1476-93 |
Загрузка ...
|
|
| 21 | R2400218 | Редуктор |
Загрузка ...
|
|
| 22 | ПСП-10.01.01.511 | Шайба стопорная |
Загрузка ...
|
|
| 23 | [Болт М10-6gх90.88.019 ГОСТ7798-70] | Болт М10-6gх90.88.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 24 | ПСП-10.01.01.508 | Шайба стопорная |
Загрузка ...
|
|
| 25 | ПСП-10.01.01.618 | Шайба |
Загрузка ...
|
|
| 26 | ПСП-10.01.01.130 | Аппарат режущий |
Загрузка ...
|
|
| 27 | [Шпонка 8х7х45 ГОСТ23360-78] | Шпонка 8х7х45 ГОСТ23360-78 |
Загрузка ...
|
|
| 28 | ПСХ-03.013 | Пластина регулировочная |
Загрузка ...
|
|
| 29 | [Болт М10-6gх25.88.019 ГОСТ7798-70] | Болт М10-6gх25.88.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 30 | ПСП-10.01.01.401 | Противорез |
Загрузка ...
|
|
| 31 | ПСП-10МГ.01.01.440-04 | Щиток |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
