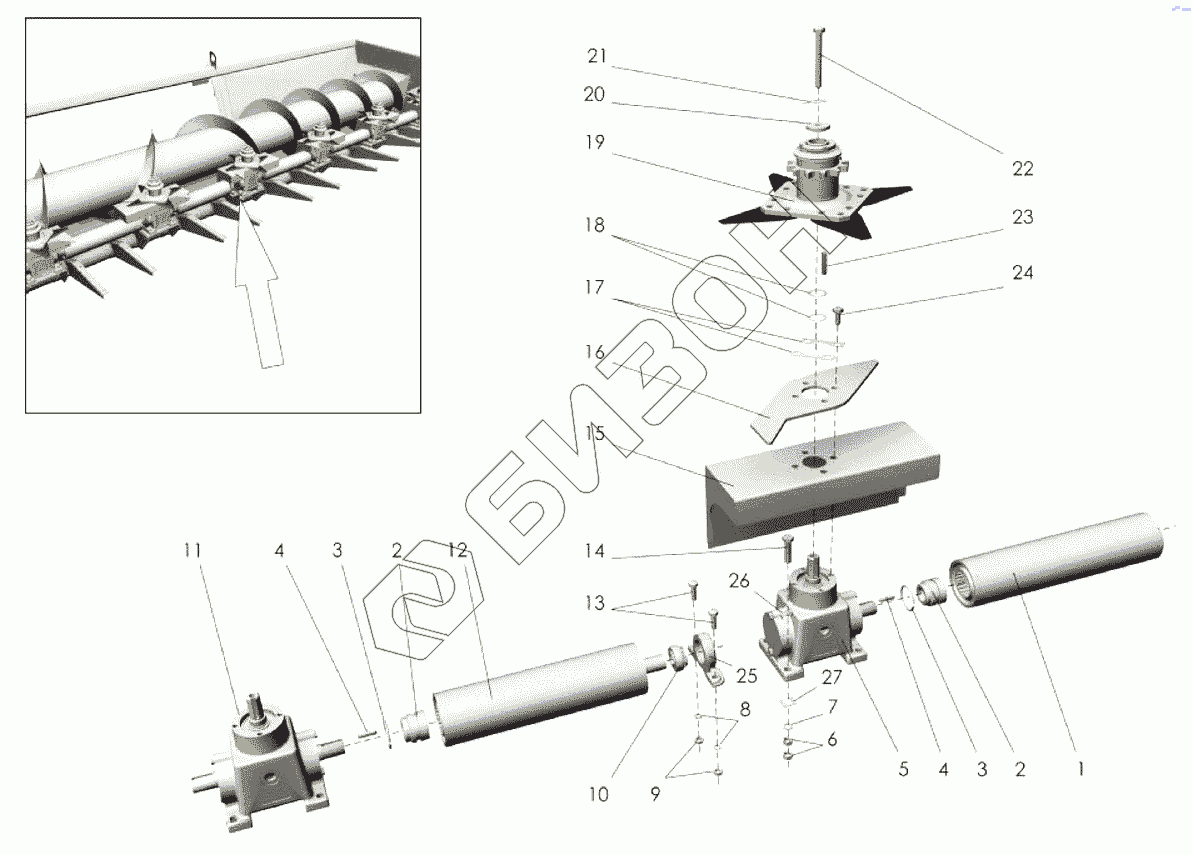

Графический каталог запасных частей к технике: Клевер ПСП-10МГ "Falcon". Корпус жатки (привод)
1
2
2
3
3
4
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ПСХ-01.480 | Валик |
Загрузка ...
|
|
| 2 | ПСХ-03.003 | Венец |
Загрузка ...
|
|
| 3 | ПСХ-01.021 | Кольцо прижимное |
Загрузка ...
|
|
| 4 | [Шпонка 8х7х35 ГОСТ23360-78] | Шпонка 8х7х35 ГОСТ23360-78 |
Загрузка ...
|
|
| 5 | S0101955 | Редуктор |
Загрузка ...
|
|
| 6 | [Гайка М12-6Н.6.019 ГОСТ5915-70] | Гайка М12-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 7 | [Шайба 12.03.016 ГОСТ13464-77] | Шайба 12.03.016 ГОСТ13464-77 |
Загрузка ...
|
|
| 8 | [Шайба 10Т.65Г.019 ГОСТ6402-70] | Шайба 10Т.65Г.019 ГОСТ6402-70 |
Загрузка ...
|
|
| 9 | [Гайка М10-6Н.6.019 ГОСТ5915-70] | Гайка М10-6Н.6.019 ГОСТ5915-70 |
Загрузка ...
|
|
| 10 | 1680204АЕК10С17 | Подшипник |
Загрузка ...
|
|
| 11 | S0101956 | Редуктор |
Загрузка ...
|
|
| 12 | ПСП-10.01.01.310 | Валец |
Загрузка ...
|
|
| 13 | [Болт М10-6gх35.88.019 ГОСТ7798-70] | Болт М10-6gх35.88.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 14 | [Болт М12-6gх50.88.019 ГОСТ7798-70] | Болт М12-6gх50.88.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 15 | ПСП-10МГ.01.01.440-01 | Щиток |
Загрузка ...
|
|
| 16 | ПСП-10.01.01.401 | Противорез |
Загрузка ...
|
|
| 17 | ПСП-10.01.01.511 | Шайба стопорная |
Загрузка ...
|
|
| 18 | ПСХ-03.013 | Пластина регулировочная |
Загрузка ...
|
|
| 19 | ПСП-10.01.01.130 | Аппарат режущий |
Загрузка ...
|
|
| 20 | ПСП-10.01.01.618 | Шайба |
Загрузка ...
|
|
| 21 | ПСП-10.01.01.508 | Шайба стопорная |
Загрузка ...
|
|
| 22 | [Болт М10-6gх90.88.019 ГОСТ7798-70] | Болт М10-6gх90.88.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 23 | [Шпонка 8х7х45 ГОСТ23360-78] | Шпонка 8х7х45 ГОСТ23360-78 |
Загрузка ...
|
|
| 24 | [Болт М10-6gх25.88.019 ГОСТ7798-70] | Болт М10-6gх25.88.019 ГОСТ7798-70 |
Загрузка ...
|
|
| 25 | Н.027.002 | Подшипниковая опора |
Загрузка ...
|
|
| 26 | [Шайба 12.01.019 ГОСТ13464-77] | Шайба 12.01.019 ГОСТ13464-77 |
Загрузка ...
|
|
| 27 | ПСХ-01.398 | Шайба |
Загрузка ...
|
|
| 27 | ПСХ-01.398-01 | Шайба |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
