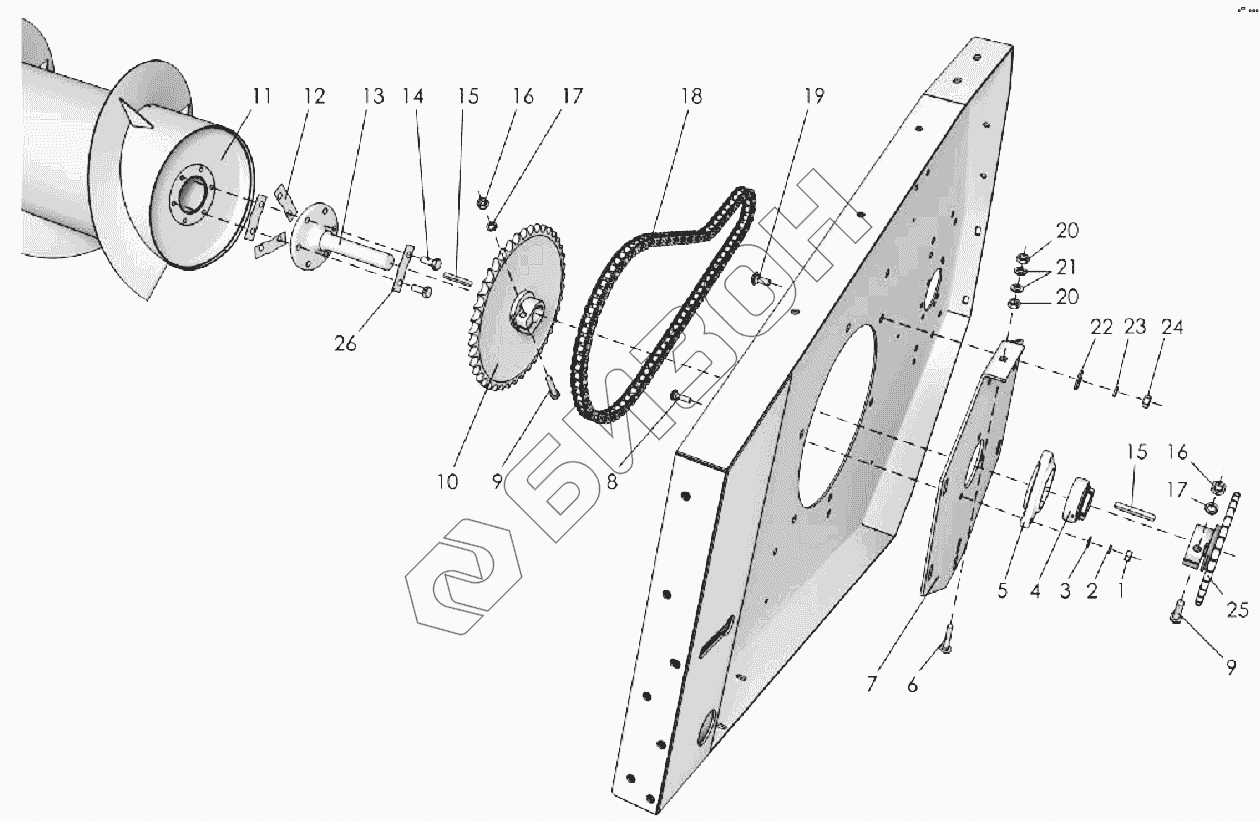

Графический каталог запасных частей к технике: Клевер ПСП-1210 "Falcon". Шнек (вид слева)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
9
10
11
12
12
13
14
15
15
16
16
17
17
18
19
20
20
21
22
23
24
25
26
Позиция на иллюстрации Заводской номер детали Название детали Цена
1 М10-6Н.6.019 Гайка
Загрузка ...
2 10Т.65Г.019 Шайба
Загрузка ...
3 С10.01.019 Шайба
Загрузка ...
4 1680207ЕК10Т2С17 Подшипник
Загрузка ...
5 Н.027.105 Корпус подшипника
Загрузка ...
6 М10х70.46.019 Болт
Загрузка ...
7 ПСП-810.01.01.401 Фланец
Загрузка ...
8 М10х35.46.019 Болт
Загрузка ...
9 М12-6gх65.58.019 Болт
Загрузка ...
10 ПСП-10МУ.01.01.250 Звездочка
Загрузка ...
11 ПСП-1210.01.01.030 Шнек
Загрузка ...
12 РСМ-10.01.01.498 Прокладка регулировочная
Загрузка ...
12 498-01 Прокладка регулировочная
Загрузка ...
13 ПСП-810.02.01.120 Цапфа
Загрузка ...
14 М12-6gх30.58.019 Болт
Загрузка ...
15 10х8х70 Шпонка
Загрузка ...
16 М12-6Н.5.019 Гайка
Загрузка ...
17 12Т.65Г.019 Шайба
Загрузка ...
18 ПР-25,4-60 Цепь
Загрузка ...
19 М12х30.46.019 Болт
Загрузка ...
20 М10-6Н.6.019 Гайка
Загрузка ...
21 С10.01.019 Шайба
Загрузка ...
22 С12х3.01.019 Шайба
Загрузка ...
23 12Т.65Г.019 Шайба
Загрузка ...
24 М12-6Н.6.019 Гайка
Загрузка ...
25 ПСП-10МУ.01.01.220 Звездочка
Загрузка ...
26 РСМ-10.08.01.494А Пластина стопорная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
