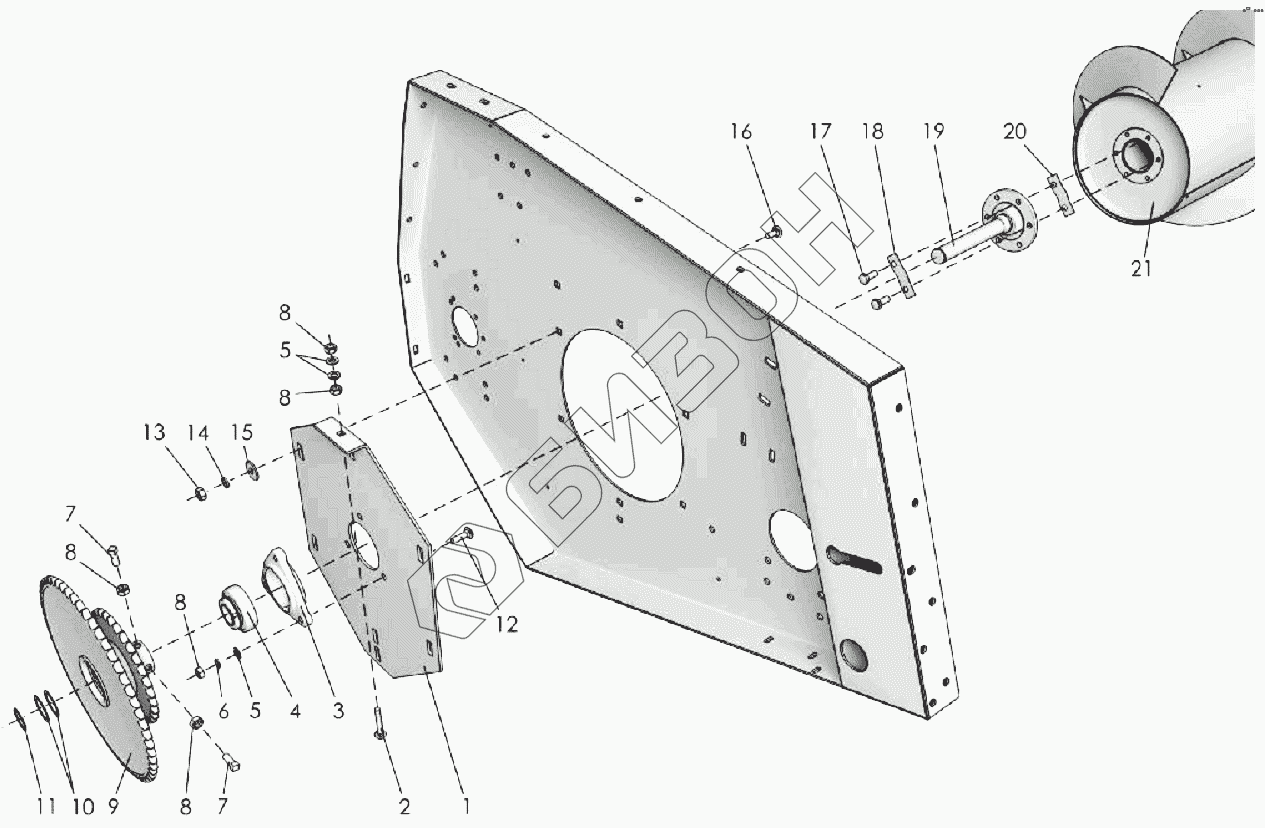

Графический каталог запасных частей к технике: Клевер ПСП-1210 "Falcon". Шнек (вид справа)
1
2
3
4
5
5
6
7
7
8
8
8
8
8
9
10
11
12
13
14
15
16
17
18
19
20
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ПСП-810.01.01.401 | Фланец |
Загрузка ...
|
|
| 2 | М10х70.46.019 | Болт |
Загрузка ...
|
|
| 3 | Н.027.105 | Корпус подшипника |
Загрузка ...
|
|
| 4 | 1680207ЕК10Т2С17 | Подшипник |
Загрузка ...
|
|
| 5 | С10.01.019 | Шайба |
Загрузка ...
|
|
| 6 | 10Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 7 | В М10-6gх25.22Н.019 | Винт |
Загрузка ...
|
|
| 8 | М10-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 9 | ПСП-1210.01.01.110 | Блок звездочек |
Загрузка ...
|
|
| 10 | ППК-81.01.00.478 | Кольцо |
Загрузка ...
|
|
| 11 | А35 | Кольцо |
Загрузка ...
|
|
| 12 | М10х35.46.019 | Болт |
Загрузка ...
|
|
| 13 | М12-6Н.6.019 | Гайка |
Загрузка ...
|
|
| 14 | 12Т.65Г.019 | Шайба |
Загрузка ...
|
|
| 15 | С12х3.01.019 | Шайба |
Загрузка ...
|
|
| 16 | М12х30.46.019 | Болт |
Загрузка ...
|
|
| 17 | М12-6gх30.58.019 | Болт |
Загрузка ...
|
|
| 18 | РСМ-10.08.01.494А | Пластина стопорная |
Загрузка ...
|
|
| 19 | ПСП-1210.01.01.090 | Цапфа |
Загрузка ...
|
|
| 20 | РСМ-10.01.01.498 | Прокладка регулировочная |
Загрузка ...
|
|
| 20 | 498-01 | Прокладка регулировочная |
Загрузка ...
|
|
| 21 | ПСП-1210.01.01.030 | Шнек |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
