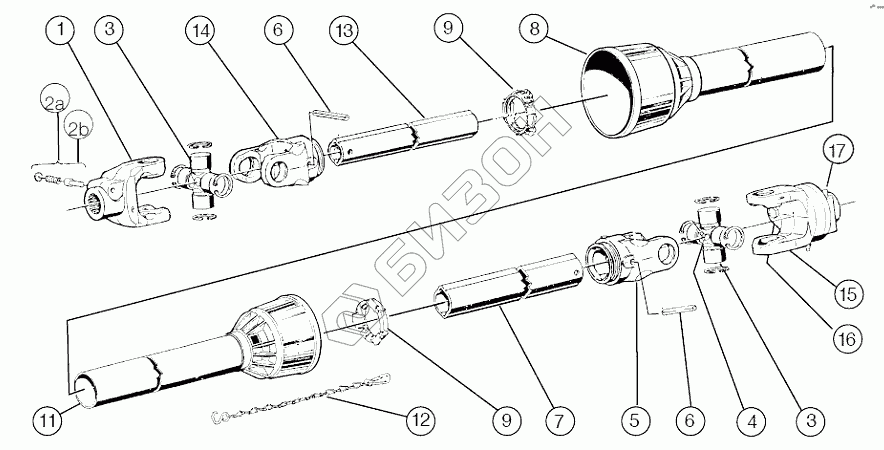

Графический каталог запасных частей к технике: Клевер ПЗВ-70. Карданный вал (1000 об/мин)

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2a
2b
3
3
4
5
6
6
7
8
9
9
11
12
13
14
15
16
Позиция на иллюстрации Заводской номер детали Название детали Цена
GV16102 GV16102 Карданный вал для 5dm и 6dm агрегатов
Загрузка ...
1 GV16201 Торцевая вилка, 1 3/8dm - 21 шпонка
Загрузка ...
2a GV16202 Штифт
Загрузка ...
2b GV16217 Штифт модель 2008 и позднее
Загрузка ...
3 GV16203 Крестовина и подшипник
Загрузка ...
4 GV16110 Патрубок
Загрузка ...
5 GV16204 Вилка
Загрузка ...
6 GV16112 Пружинный штифт
Загрузка ...
7 GV16205 Внутренний профиль
Загрузка ...
8 GV16208 Наружная защитная труба
Загрузка ...
9 GV16209 Защитный кожух подшипника
Загрузка ...
10 GV16207 «Защита» - внутренняя и наружная
Загрузка ...
11 GV16210 Внутренняя «защита» трубы
Загрузка ...
12 GV16211 Предохранительная цепь
Загрузка ...
13 GV16212 Наружный профиль
Загрузка ...
14 GV16213 Вилка
Загрузка ...
15 GV16214 Срезной болт, соединенный с вилкой
Загрузка ...
16 GV16206 Срезной болт, 10 мм x 65 мм, 8.8 DIN
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
