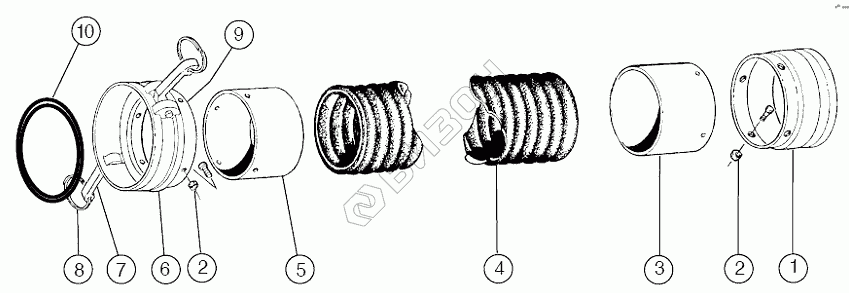

Графический каталог запасных частей к технике: Клевер ПЗВ-70. Шланг для зачистки и соединительные патрубки
1
1
2
2
3
3
4
4
4
5
5
5
6
6
6
7
8
9
9
10
10
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| GV43079 | GV43079 | Сборка рукава - 5dm x 14’, 5dm муфта x 5dm патрубок |
Загрузка ...
|
|
| GV43056 | GV43056 | Сборка рукава - 5dm x 14’, 5dm муфта x 6dm патрубок |
Загрузка ...
|
|
| GV43034 | GV43034 | Сборка рукава - 4dm x 14’, 4dm муфта x 5dm патрубок |
Загрузка ...
|
|
| GV43019 | GV43019 | Сборка рукава - 6dm x 14’, 6dm муфта x 6dm патрубок |
Загрузка ...
|
|
| 1 | GV26006 | Соединительный патрубок, 5dm |
Загрузка ...
|
|
| 1 | GV26051 | Соединительный патрубок, 6dm |
Загрузка ...
|
|
| 2 | GV56027 | Болт с квадратным подголовком, 1/4dm NC x 3/4dm, контргайка и стопорная шайба |
Загрузка ...
|
|
| 3 | GV26028 | Переходник, 5dm - 4dm |
Загрузка ...
|
|
| 3 | GV26044 | Переходник от 6dm до 5dm |
Загрузка ...
|
|
| 4 | GV26120 | Полипропиленовый рукав, 6dm x 14’ |
Загрузка ...
|
|
| 4 | GV26113 | Полипропиленовый рукав, 5dm x 14’ |
Загрузка ...
|
|
| 4 | GV26112 | Полипропиленовый рукав, 4dm x 14’ |
Загрузка ...
|
|
| 5 | GV43029 | Патрубок |
Загрузка ...
|
|
| 5 | GV43050 | Патрубок |
Загрузка ...
|
|
| 5 | GV43035 | Патрубок |
Загрузка ...
|
|
| 6 | GV26007 | Соединительная муфта, 5dm - включает пп. 7 - 9 |
Загрузка ...
|
|
| 6 | GV26052 | Соединительная муфта, 6dm |
Загрузка ...
|
|
| 6 | GV26005 | Соединительная муфта, 4dm - включает пп. 7 - 9 |
Загрузка ...
|
|
| 7 | GV26083 | Криволинейный рычаг, для 4dm & 5dm |
Загрузка ...
|
|
| 8 | GV26085 | Кольцо |
Загрузка ...
|
|
| 9 | GV26081 | Шпилька криволинейного рычага, для 4dm & 5dm |
Загрузка ...
|
|
| 9 | GV26082 | Шпилька криволинейного рычага |
Загрузка ...
|
|
| 10 | GV64027 | Соединительная прокладка, для 4dm |
Загрузка ...
|
|
| 10 | GV64028 | Соединительная прокладка, для 5dm |
Загрузка ...
|
|
| 10 | GV54029 | Соединительная прокладка, для 6dm |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
