Графический каталог запасных частей к технике: Клевер ПЗВ-70. Стальной гибкий рукав и соединительные части

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
4b
5
6
7
8
9

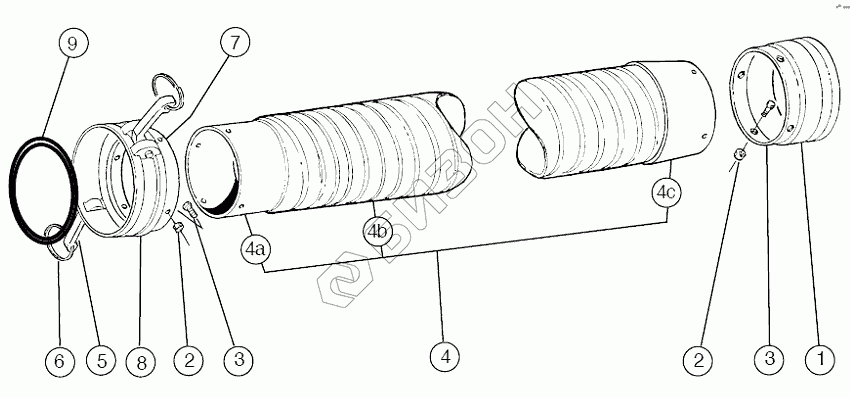

Позиция на иллюстрации Заводской номер детали Название детали Цена
GV43047 GV43047 Сборка стального гибкого рукава
Загрузка ...
1 GV26051 Соединительный патрубок, 6dm
Загрузка ...
2 GV56030 Контргайка, 1/4dm NC x 3/4dm
Загрузка ...
3 GV56027 Болт с квадратным подголовком, 1/4dm NC x 3/4dm, контргайка и стопорная шайба
Загрузка ...
4 GV43048 Стальной гибкий рукав, 10 футов
Загрузка ...
GV43050 Патрубок
Загрузка ...
4b GV26073 Полипропиленовый фиксатор
Загрузка ...
GV26047 Переходник
Загрузка ...
5 GV26086 Криволинейный рычаг
Загрузка ...
6 GV26085 Кольцо
Загрузка ...
7 GV26082 Шпилька криволинейного рычага
Загрузка ...
8 GV26052 Соединительная муфта, 6dm
Загрузка ...
9 GV64029 Соединительная прокладка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
