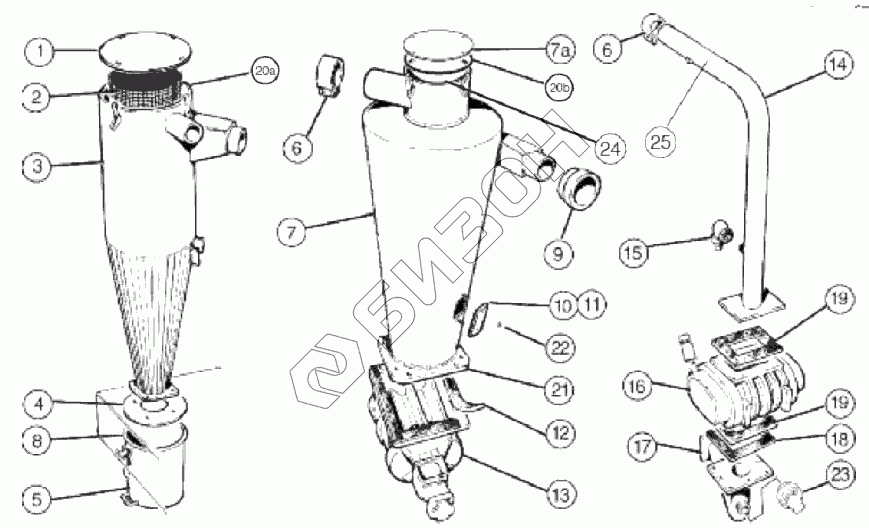

Графический каталог запасных частей к технике: Клевер ПЗВ-70. Приемный бункер и пылесборник
1
2
3
4
5
6
6
7
7a
8
9
10
11
12
13
14
15
16
17
18
19
19
20a
20b
21
22
23
24
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GV19504 | Верхняя крышка пылевого циклона |
Загрузка ...
|
|
| 2 | GV19514 | Сетка, Система защиты нагнетателя |
Загрузка ...
|
|
| 3 | GV19500 | Пылевой циклон |
Загрузка ...
|
|
| 4 | GV15525 | Уплотнительное кольцо |
Загрузка ...
|
|
| 5 | GV19512 | Контейнер пылевого циклона |
Загрузка ...
|
|
| 6 | GV26011 | Хомут. 5dm |
Загрузка ...
|
|
| 7 | GV15640 | Приемный бункер верхней загрузки с соединительным патрубком |
Загрузка ...
|
|
| 7a | GV15632 | Приемный бункер без соединительного патрубка Верхняя крышка приемного бункера |
Загрузка ...
|
|
| 8 | GV64510 | Прокладка, 825 - 045 - 44дюйма |
Загрузка ...
|
|
| 9 | GV26052 | Соединительная муфта, 6dm |
Загрузка ...
|
|
| 10 | GV64001 | Прокладка -1/4 дюйм x 1 дюйм x 28дюйма |
Загрузка ...
|
|
| 11 | GV15520 | Окно накопителя |
Загрузка ...
|
|
| 12 | GV64504 | Прокладка - 70 дюймов |
Загрузка ...
|
|
| 13 | GV10627 | Шлюзовая камера |
Загрузка ...
|
|
| 14 | GV45505 | Входной воздухопровод нагнетателя |
Загрузка ...
|
|
| 15 | GV26119 | Вакуумный перепускной клапан |
Загрузка ...
|
|
| 16 | GV14400 | Нагнетатель |
Загрузка ...
|
|
| 17 | GV45630 | 2 выхода воздуховода нагнетателя |
Загрузка ...
|
|
| 18 | GV64030 | Прокладка, 5dm x 3 1/8dm |
Загрузка ...
|
|
| 19 | GV64501 | Прокладка, 1/16dm резиновая |
Загрузка ...
|
|
| 20a | GV64500 | Резиновый канал |
Загрузка ...
|
|
| 20b | GV64500 | Резиновый канал |
Загрузка ...
|
|
| 21 | GV64503 | Прокладка, 60 дюймов |
Загрузка ...
|
|
| 22 | Шайба | Шайба |
Загрузка ...
|
|
| 23 | GV26013 | Клапан сброса давления |
Загрузка ...
|
|
| 24 | GV15651 | Сетка главного приемного бункера |
Загрузка ...
|
|
| 24 | GV15653 | Ручка сетки, установлена на заводе-изготовителе |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
