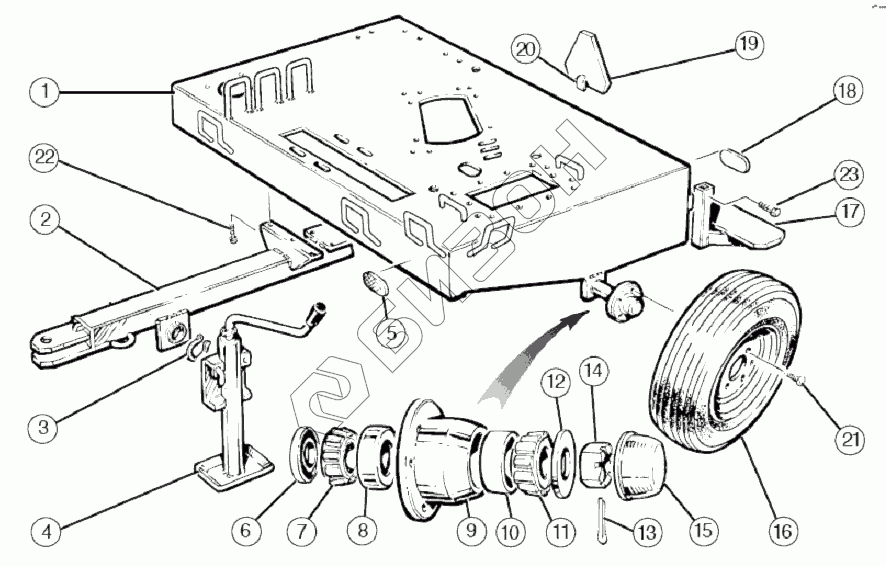

Графический каталог запасных частей к технике: Клевер ПЗВ-70. Сборка корпуса и колес
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GV11600 | Рама-шасси |
Загрузка ...
|
|
| 2 | GV30500 | Прицепное устройство |
Загрузка ...
|
|
| 3 | GV30023 | Стопорное кольцо |
Загрузка ...
|
|
| 4 | GV30001 | Домкрат |
Загрузка ...
|
|
| 5 | GV60014 | Резиновый отражатель |
Загрузка ...
|
|
| 6 | GV20024 | Сальник колеса |
Загрузка ...
|
|
| 7 | GV20025 | Внутреннее коническое кольцо подшипника |
Загрузка ...
|
|
| 8 | GV20026 | Наружное кольцо подшипника |
Загрузка ...
|
|
| 9 | GV30026 | Ступица колеса |
Загрузка ...
|
|
| 10 | GV20027 | Внутреннее коническое кольцо подшипника |
Загрузка ...
|
|
| 11 | GV20028 | Наружное кольцо подшипника |
Загрузка ...
|
|
| 12 | GV56046 | Плоская шайба 3/4dm |
Загрузка ...
|
|
| 13 | GV60012 | Чека |
Загрузка ...
|
|
| 14 | GV30027 | Корончатая гайка |
Загрузка ...
|
|
| 15 | GV30029 | Пылезащитный колпачок |
Загрузка ...
|
|
| 16 | GV30512 | Шина/бандаж, ST205 x 15 |
Загрузка ...
|
|
| 17 | GV11620 | Опора разгрузочной трубы |
Загрузка ...
|
|
| 18 | GV60015 | Красный отражатель |
Загрузка ...
|
|
| 19 | GV68503 | Знак «Медленно движущееся транспортное средство» |
Загрузка ...
|
|
| 20 | GV11529 | «Лопатка» «Медленно движущееся транспортное средство» 112409 |
Загрузка ...
|
|
| 21 | GV30028 | Болт колеса |
Загрузка ...
|
|
| 22 | Шпилька | Шпилька |
Загрузка ...
|
|
| 23 | Шпилька | Шпилька |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
