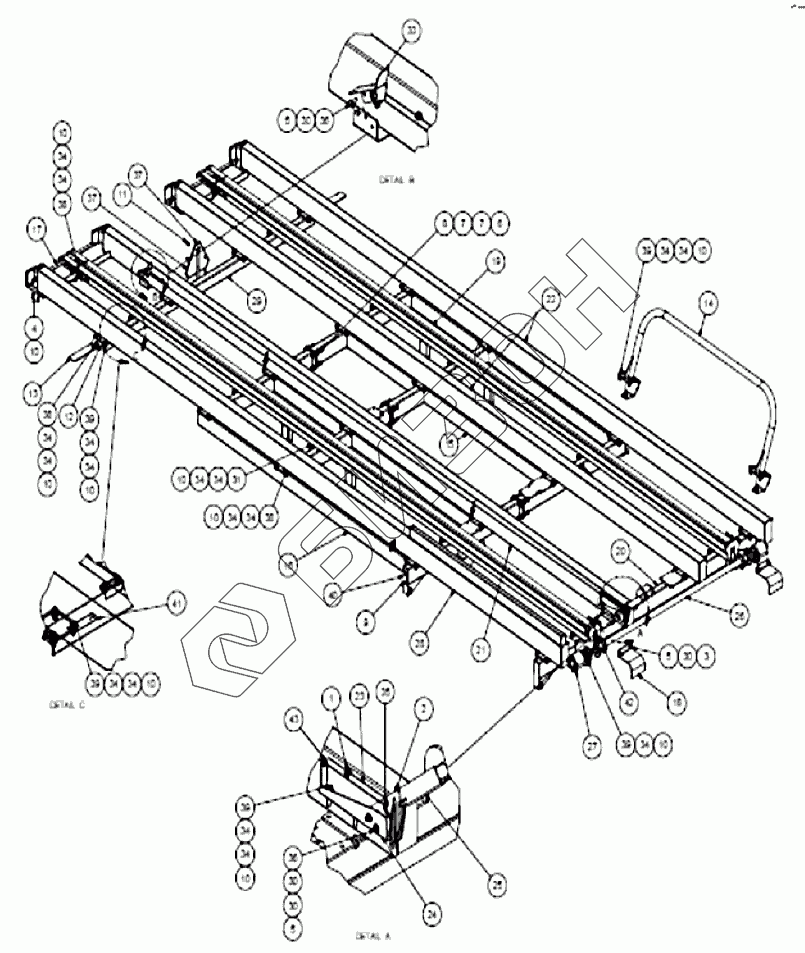

Графический каталог запасных частей к технике: Клевер ТПР-10. Чертеж сборки рамы тележки – 815621
1
2
3
4
5
5
6
7
7
8
9
9
10
10
10
10
10
10
10
10
10
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
30
31
31
32
33
34
34
34
34
34
34
34
34
34
34
34
34
34
34
34
34
35
36
36
36
36
36
37
37
38
39
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 21417 | Зажим 1/8 кабельный |
Загрузка ...
|
|
| 2 | 28556 | Пружинный предохранитель |
Загрузка ...
|
|
| 3 | 811795 | 3/8 X 2 Болт |
Загрузка ...
|
|
| 4 | 812217 | Болт |
Загрузка ...
|
|
| 5 | 812363 | Гайка |
Загрузка ...
|
|
| 6 | 812482 | 5/8 Lock Nut |
Загрузка ...
|
|
| 7 | 812639 | 5/8dm Плоская шайба SAE |
Загрузка ...
|
|
| 8 | 813053 | ШЕСТИГРАННИК C.625NC X 1.5CGR8 PL |
Загрузка ...
|
|
| 9 | 813602 | ВИНТ 1/4 X 3/4 FLATHEAD |
Загрузка ...
|
|
| 10 | 813663 | ШЕСТИГР. ГАЙКА 0.500 NC GRC PL |
Загрузка ...
|
|
| 11 | 81527 | 1/4x1 Болт |
Загрузка ...
|
|
| 12 | 815372 | Внутренний держатель фонаря |
Загрузка ...
|
|
| 13 | 815373 | Наружный держатель фонаря |
Загрузка ...
|
|
| 14 | 815622 | Сварной фиксатор тюка |
Загрузка ...
|
|
| 15 | 815626 | Сварная нижняя опорная рама левая |
Загрузка ...
|
|
| 16 | 815638 | Сварная нижняя опорная рама правая |
Загрузка ...
|
|
| 17 | 815644 | Пластина цепи |
Загрузка ...
|
|
| 18 | 815645 | Защита цепи |
Загрузка ...
|
|
| 19 | 815646 | Узел направляющего цепи |
Загрузка ...
|
|
| 20 | 815659 | Передняя поперечина |
Загрузка ...
|
|
| 21 | 815665 | Внутренняя правая балка тележки |
Загрузка ...
|
|
| 22 | 815673 | Внутренняя левая балка тележки |
Загрузка ...
|
|
| 23 | 815674 | Кабельный индикатор заполненности тележки |
Загрузка ...
|
|
| 24 | 815675 | Скоба индикатора заполненности |
Загрузка ...
|
|
| 25 | 815676 | Передний индикатор |
Загрузка ...
|
|
| 26 | 815677 | Сварная звездочка двигателя |
Загрузка ...
|
|
| 27 | 815679 | Двигатель 22.2 куб. дюймов в сборе |
Загрузка ...
|
|
| 28 | 815681 | Наружная правая балка тележки |
Загрузка ...
|
|
| 29 | 815682 | Задняя поперечина |
Загрузка ...
|
|
| 30 | 81570 | 3/8 Шайба |
Загрузка ...
|
|
| 31 | 81620 | 1/2 x 1 1/4 Болт |
Загрузка ...
|
|
| 32 | 81922 | ШЕСТИГР. ГАЙКА 0.25 NC GRB PL |
Загрузка ...
|
|
| 33 | 83000018 | Задний сварной индикатор |
Загрузка ...
|
|
| 34 | 84048 | 1/2 S.A.E. Шайба |
Загрузка ...
|
|
| 35 | 84154 | Кабельный наконечник 3/16 |
Загрузка ...
|
|
| 36 | 86170 | 3/8x1 Болт |
Загрузка ...
|
|
| 37 | 967066 | Знак «тихоходное транспортное средство» |
Загрузка ...
|
|
| 38 | 967274 | ШЕСТИГРАННИК 0.500NC X 1.50 GR 9 PL |
Загрузка ...
|
|
| 39 | 967275 | ШЕСТИГРАННИК 0.500NC X 1.50 GR 9 PL |
Загрузка ...
|
|
| 40 | Е2413-00 | БУФЕР РЫЧАГА |
Загрузка ...
|
|
| 41 | Е2937-00 | ПЛАТА 1500/2500 ОСВЕТИТЕЛЬНЫХ ПРИБОРОВ |
Загрузка ...
|
|
| 42 | Е7040-00 | ОСТАНОВОЧНЫЙ АМОРТИЗАТОР ТОЛКАТЕЛЯ |
Загрузка ...
|
|
| 43 | 1100236 | Держатель кабеля |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
