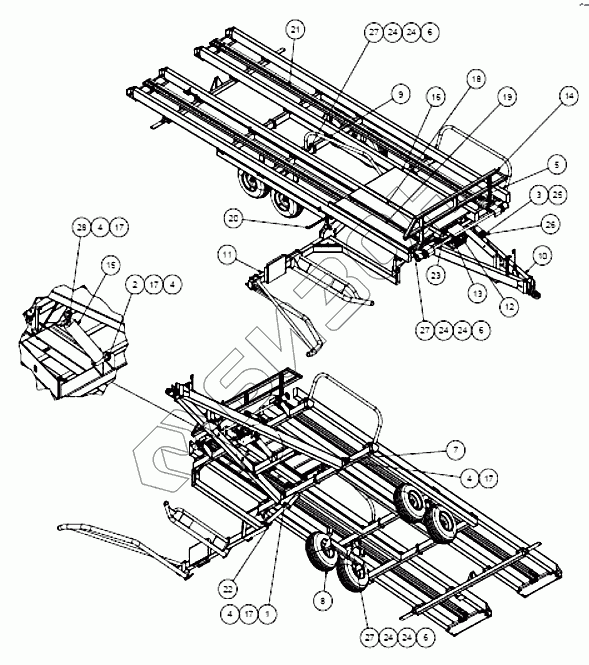

Графический каталог запасных частей к технике: Клевер ТПР-10. Чертеж сборки тележки – 815604
1
2
3
4
4
4
4
5
6
6
6
6
7
8
9
10
11
12
13
14
15
16
17
17
17
17
18
19
20
21
22
23
24
24
24
24
24
24
25
26
27
27
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 112954 | Штифт 1.25 диаметр x 6.75 длина |
Загрузка ...
|
|
| 2 | 113698 | Штифт 1.25 диаметр x 7.13 длина |
Загрузка ...
|
|
| 3 | 812026 | 5/16x1 Болт |
Загрузка ...
|
|
| 4 | 812363 | Гайка |
Загрузка ...
|
|
| 5 | 813643 | С2080Н КОННЕКТОР LINK HD |
Загрузка ...
|
|
| 6 | 813663 | ШЕСТИГР. ГАЙКА 0.500 NC GRC PL |
Загрузка ...
|
|
| 7 | 815379 | Штифт 1.25 диаметр x 3.75 длина |
Загрузка ...
|
|
| 8 | 815685 | Узел из сдвоенных мостов |
Загрузка ...
|
|
| 9 | 815689 | Дивертор рулона |
Загрузка ...
|
|
| 10 | 815699 | Узел прицепного устройства |
Загрузка ...
|
|
| 11 | 815709 | Узел поднимающей руки, правый |
Загрузка ...
|
|
| 12 | 815736 | Узел трубопровода |
Загрузка ...
|
|
| 13 | 815739 | Крышка гидропоровода |
Загрузка ...
|
|
| 14 | 815770 | Узел толкателя |
Загрузка ...
|
|
| 15 | 815803 | Цилиндр 4.0 x 12.0 |
Загрузка ...
|
|
| 16 | 815805 | Сварная платформа |
Загрузка ...
|
|
| 17 | 81581 | ШЕСТИГРАННИК 0.375NC X 2.50 GR5PL |
Загрузка ...
|
|
| 18 | 815812 | Сварная платформа |
Загрузка ...
|
|
| 19 | 815817 | Сварная платформа |
Загрузка ...
|
|
| 20 | 815829 | Сварная цепочка безопасности |
Загрузка ...
|
|
| 21 | 815837 | Цепь, длина с дюймах 624 |
Загрузка ...
|
|
| 22 | 815839 | Цилиндр 3.0 x 16.0 Inl с фитингами |
Загрузка ...
|
|
| 23 | 815857 | U-образный болт 3/8dm диаметр, For 6dm W, 4.625dm L |
Загрузка ...
|
|
| 24 | 84048 | 1/2 S.A.E. Шайба |
Загрузка ...
|
|
| 25 | 84541 | ШЕСТИГР. ГАЙКА 0.313 NC GRB PL |
Загрузка ...
|
|
| 26 | 909277 | Держатель |
Загрузка ...
|
|
| 27 | 967274 | ШЕСТИГРАННИК 0.500NC X 1.50 GR 9 PL |
Загрузка ...
|
|
| 28 | Е2445-00 | ОСЬ ПОДЪЕМНОГО ЦИЛИНДРА 1.25 ДИАМ. C1045CR |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
