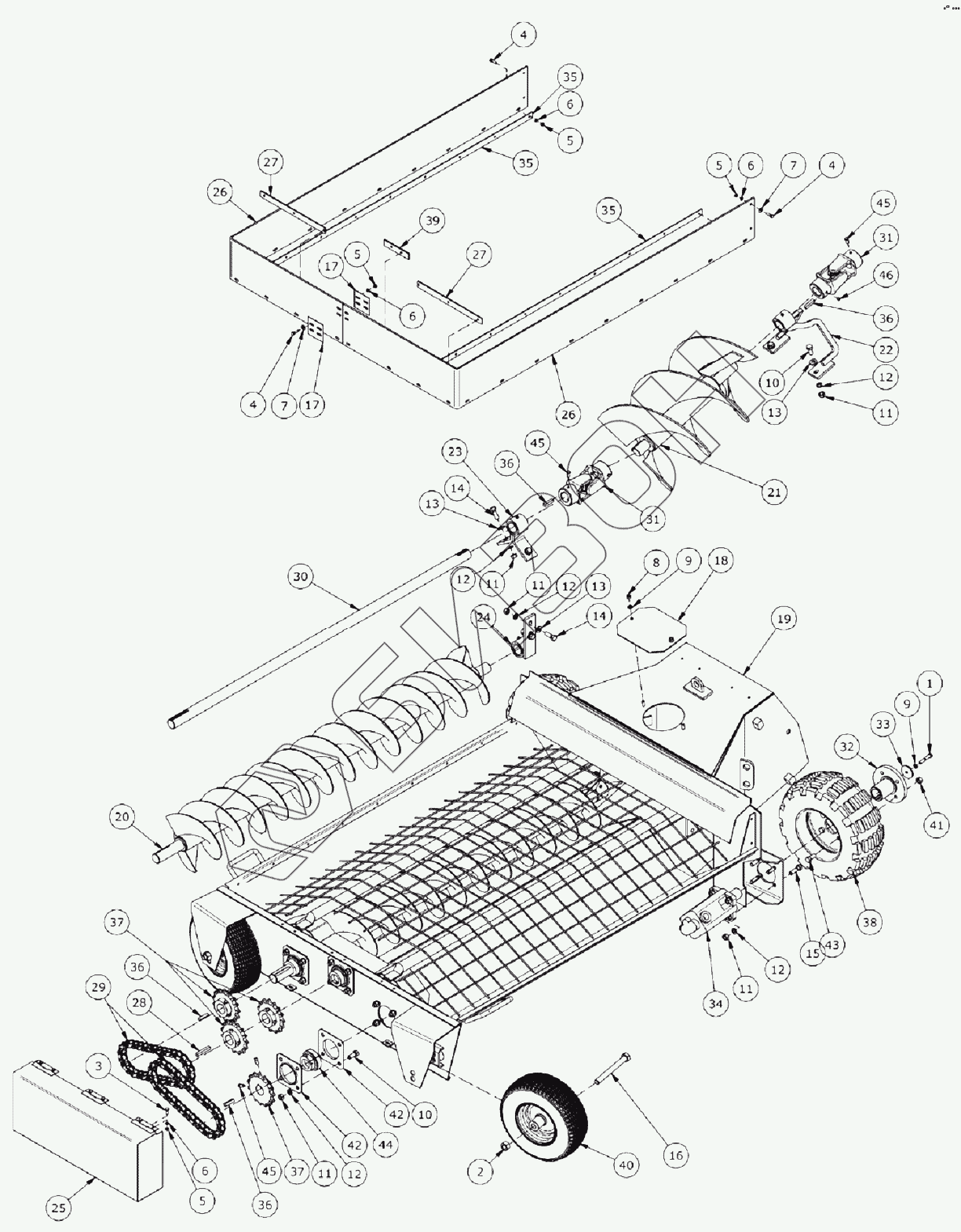

Графический каталог запасных частей к технике: Клевер ТШВ-400-23. Большой шнековый лоток бункера
1
2
3
4
4
4
5
5
5
5
6
6
6
6
7
7
8
9
9
10
10
11
11
11
11
11
12
12
12
12
12
13
13
13
14
14
15
16
17
17
18
19
20
21
22
23
24
25
26
26
27
27
28
29
30
31
31
32
33
34
35
35
35
36
36
36
36
37
37
38
39
40
41
42
42
43
44
45
45
45
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 810958 | 3/8dm x 2-1/4dm Шестигранный болт |
Загрузка ...
|
|
| 2 | 812365 | Гайка |
Загрузка ...
|
|
| 3 | 81525 | 1/4x3/4 Болт |
Загрузка ...
|
|
| 4 | 81527 | 1/4x1 Болт |
Загрузка ...
|
|
| 5 | 81544 | 1/4 Гайка |
Загрузка ...
|
|
| 6 | 81545 | 1/4 Шайба |
Загрузка ...
|
|
| 7 | 81546 | 5/16 Шайба |
Загрузка ...
|
|
| 8 | 81592 | 3/8 Гайка |
Загрузка ...
|
|
| 9 | 81593 | 3/8 Шайба |
Загрузка ...
|
|
| 10 | 81620 | 1/2 x 1 1/4 Болт |
Загрузка ...
|
|
| 11 | 81636 | 1/2 Гайка |
Загрузка ...
|
|
| 12 | 81637 | 1/2 Шайба |
Загрузка ...
|
|
| 13 | 84048 | 1/2 S.A.E. Шайба |
Загрузка ...
|
|
| 14 | 84277 | Болт |
Загрузка ...
|
|
| 15 | 87553 | 1/2 x 1 3/4 Болт |
Загрузка ...
|
|
| 16 | 902615 | 3/4dm x 7dm Ось болтов класса прочности 5 |
Загрузка ...
|
|
| 17 | 903483 | Резиновая соединительная пластина |
Загрузка ...
|
|
| 18 | 905364 | Верхняя очищающая крышка |
Загрузка ...
|
|
| 19 | 905973 | Бункер |
Загрузка ...
|
|
| 20 | 905980 | Внешний шнек |
Загрузка ...
|
|
| 21 | 905988 | Вал центрального шнека |
Загрузка ...
|
|
| 22 | 905999 | Держатель центрального шнека |
Загрузка ...
|
|
| 23 | 906003 | Задний держатель центрального шнека |
Загрузка ...
|
|
| 24 | 906007 | Держатель внешнего шнека |
Загрузка ...
|
|
| 25 | 906011 | Защитная крышка цепи бункера |
Загрузка ...
|
|
| 26 | 906018 | 1/4' Резиновая кромка 7dm x 82-1/2dm |
Загрузка ...
|
|
| 27 | 906019 | Резиновй усилитель задней части 1dm x 13dm |
Загрузка ...
|
|
| 28 | 906021 | Ключ 3/8dm Sq x 2-5/8dm Lg |
Загрузка ...
|
|
| 29 | 906042 | Цепь №80 x 34 звена, включая соединитель |
Загрузка ...
|
|
| 30 | 906063 | Центральный приводной вал 1-1/2dm x 59-7/8dm Lg |
Загрузка ...
|
|
| 31 | 907282 | Универсальное соединение 1-1/2dm оба конца со шпоночной канавкой 3/8dm |
Загрузка ...
|
|
| 32 | 909179 | Ступица тягача |
Загрузка ...
|
|
| 33 | 909180 | Плоская шайба 2dm OD x 13/32dm ID x 7 Ga |
Загрузка ...
|
|
| 34 | 909193 | Гидравлический двигатель 169-0093-001 |
Загрузка ...
|
|
| 35 | 960660 | Резиновый усилитель 1 x 57-1/4 |
Загрузка ...
|
|
| 36 | 960705 | Ключ 3/8dm Sq x 1-3/4dm Lg |
Загрузка ...
|
|
| 37 | 960719 | Звездочка |
Загрузка ...
|
|
| 38 | 960800 | Шина с колесом13/500x6 4PL |
Загрузка ...
|
|
| 39 | 960834 | Пластинка резинового усилителя |
Загрузка ...
|
|
| 40 | 966851 | Шина с колесом13/500x6 4PL |
Загрузка ...
|
|
| 41 | 967105 | 1/2dm Стопорная гайка |
Загрузка ...
|
|
| 42 | 967260 | Фланец |
Загрузка ...
|
|
| 43 | 968404 | 1/2 Болт колеса |
Загрузка ...
|
|
| 44 | 968627 | Подшипник |
Загрузка ...
|
|
| 45 | 9812378 | 3/8 x 3/4 квадратный установочный винт |
Загрузка ...
|
|
| 46 | 988999 | 3/8x3/8 Винт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
